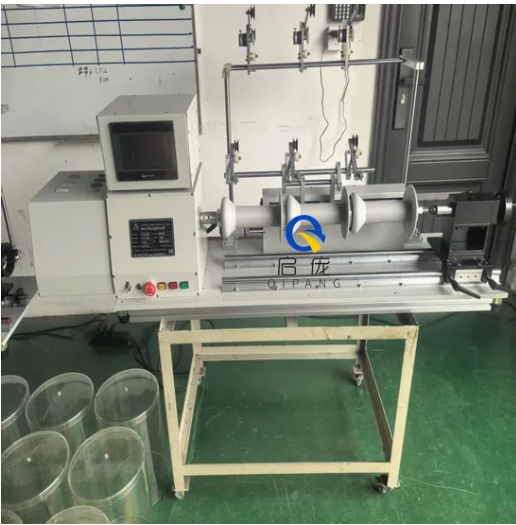

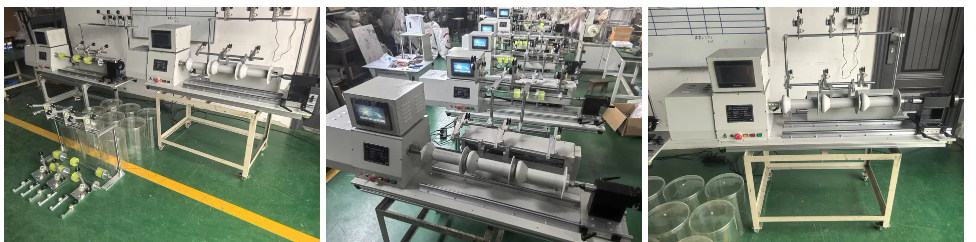

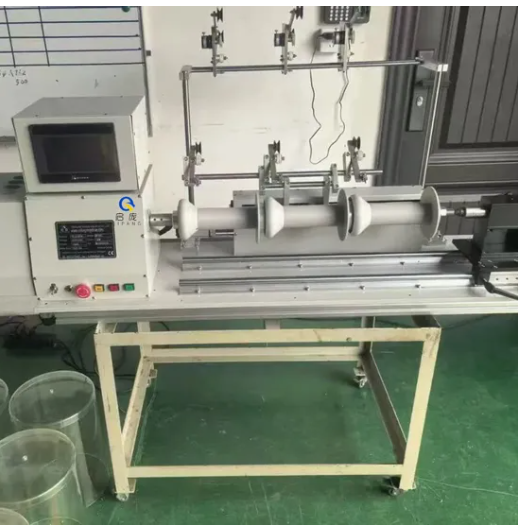

Станок для намотки оптоволокна QP300

Машина для намотки оптического волокна с подвижным механизмом

Машина для намотки кабеля с ПЛК-управлением использует систему числового программного управления (ЧПУ). Она приводится в движение двигателем постоянного тока и оснащена прецизионным шаговым двигателем для разматывания проволоки во время намотки. Машина для перемотки специально используется для перемотки металлической проволоки (медной, алюминиевой и т. д.) с одной большой катушки на одну маленькую катушку. Основная функция машины для намотки кабеля с ПЛК-управлением — эффективная и равномерная намотка кабелей на катушку или бобину.
Устройство обычно состоит из двигателя, держателя катушки или бобины, механизма намотки на катушку и панели управления.

Особенности
1. Интеллектуальная система управления с сенсорным экраном, простая в использовании и обеспечивающая легкий старт;

2. Специально предназначена для намотки оптического волокна для FPV-дронов (вид от первого лица). Обеспечивает более плавную размотку проволоки и отличное качество связи;

3. Поддерживает функцию послойного намота оптического волокна на барабане для FPV-дронов;

4. Поддерживает функцию ускорения и замедления в любой момент процесса намотки;

5. Возможность регулирования натяжения намотки путем установки механического или магнитного натяжителя для достижения хорошего эффекта намотки;

6. Все звенья, контактирующие с проволокой, изготовлены из керамического материала, что эффективно защищает оптическое волокно от повреждений в процессе намотки.

7. Подходит для массового производства барабанов для оптического волокна.

Диаметр проволоки натяжителя: 1,0~3,5 мм
Диапазон натяжения: 1500~10000 г (диапазон регулировки электронного демпфера)
Максимальный диаметр вращения: 360°
Максимальный ход кабеля: 220 мм
Направление намотки: по часовой стрелке/против часовой стрелки
Начальное направление намотки кабеля: влево/вправо
Напряжение питания: 220 В/50 Гц
