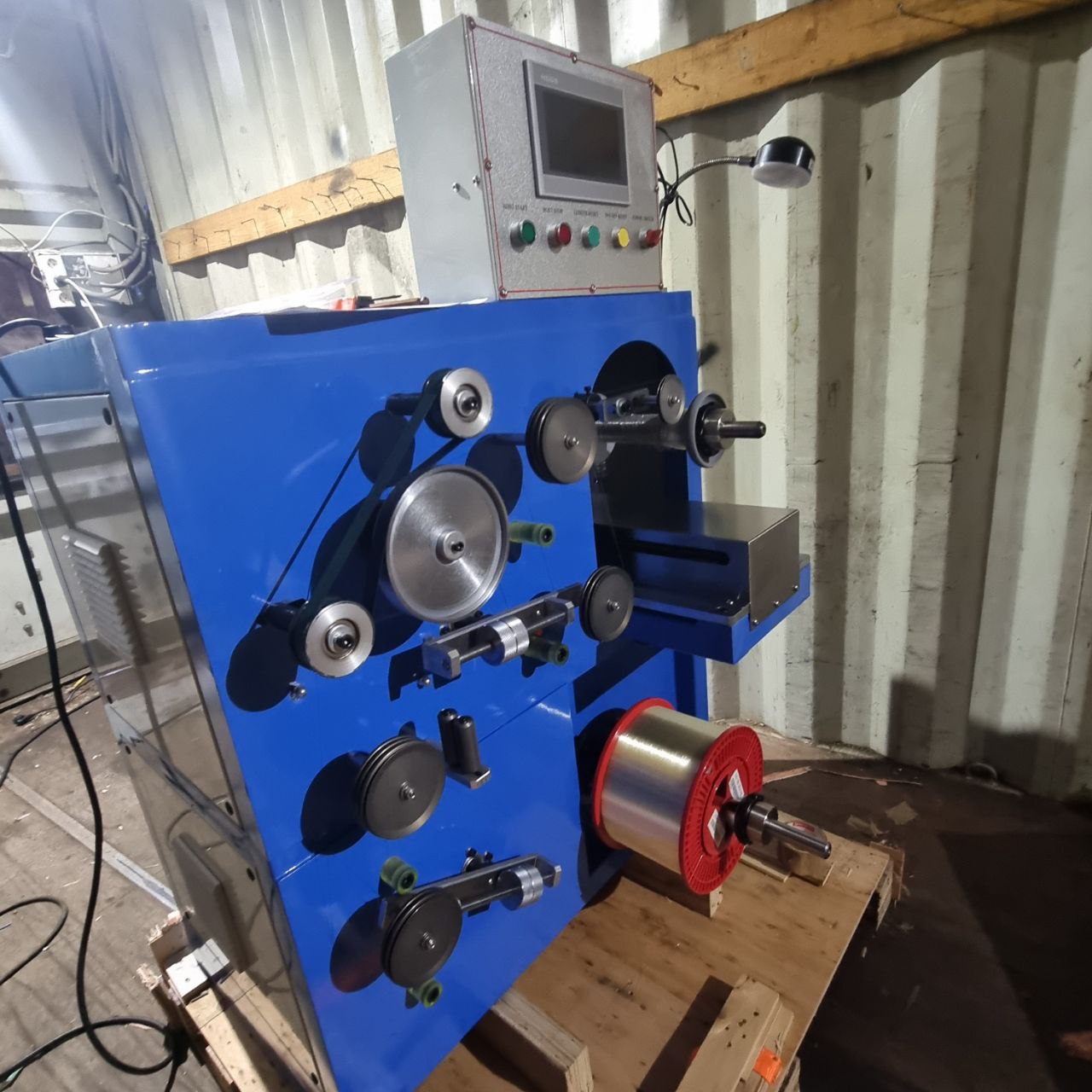

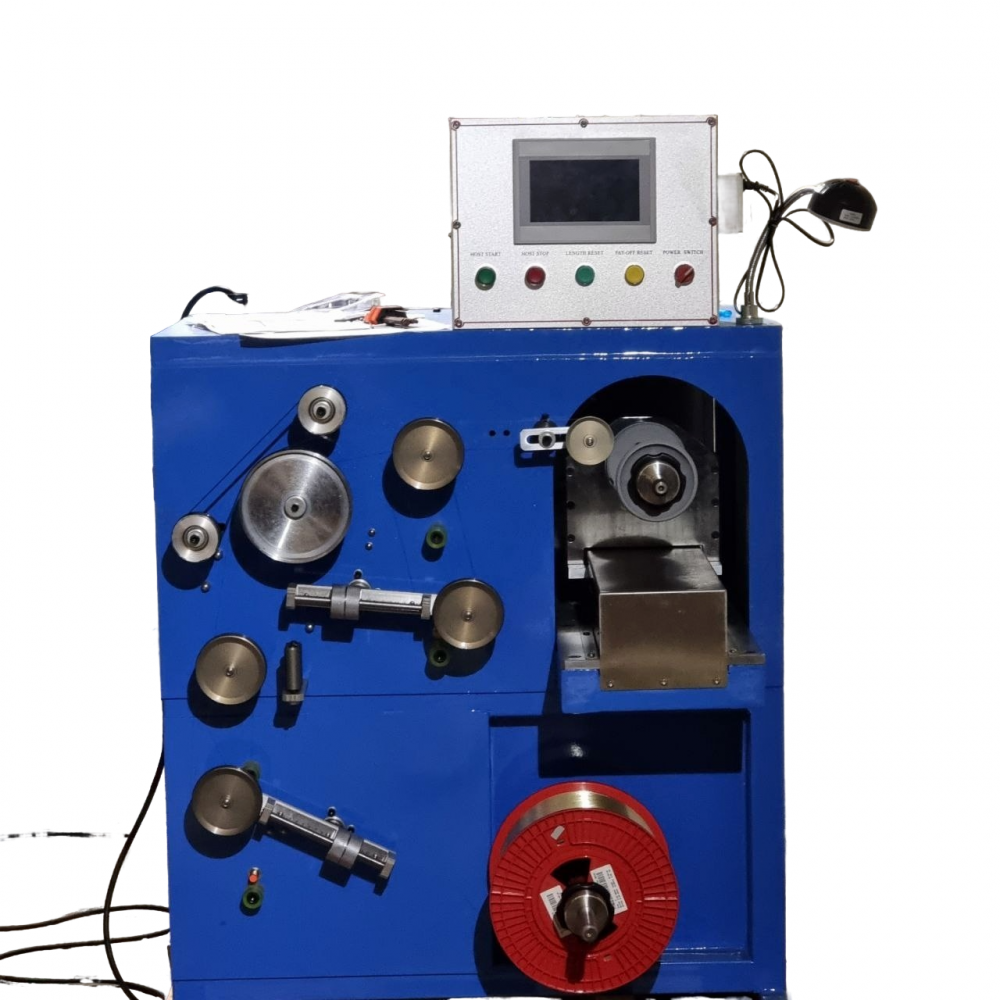

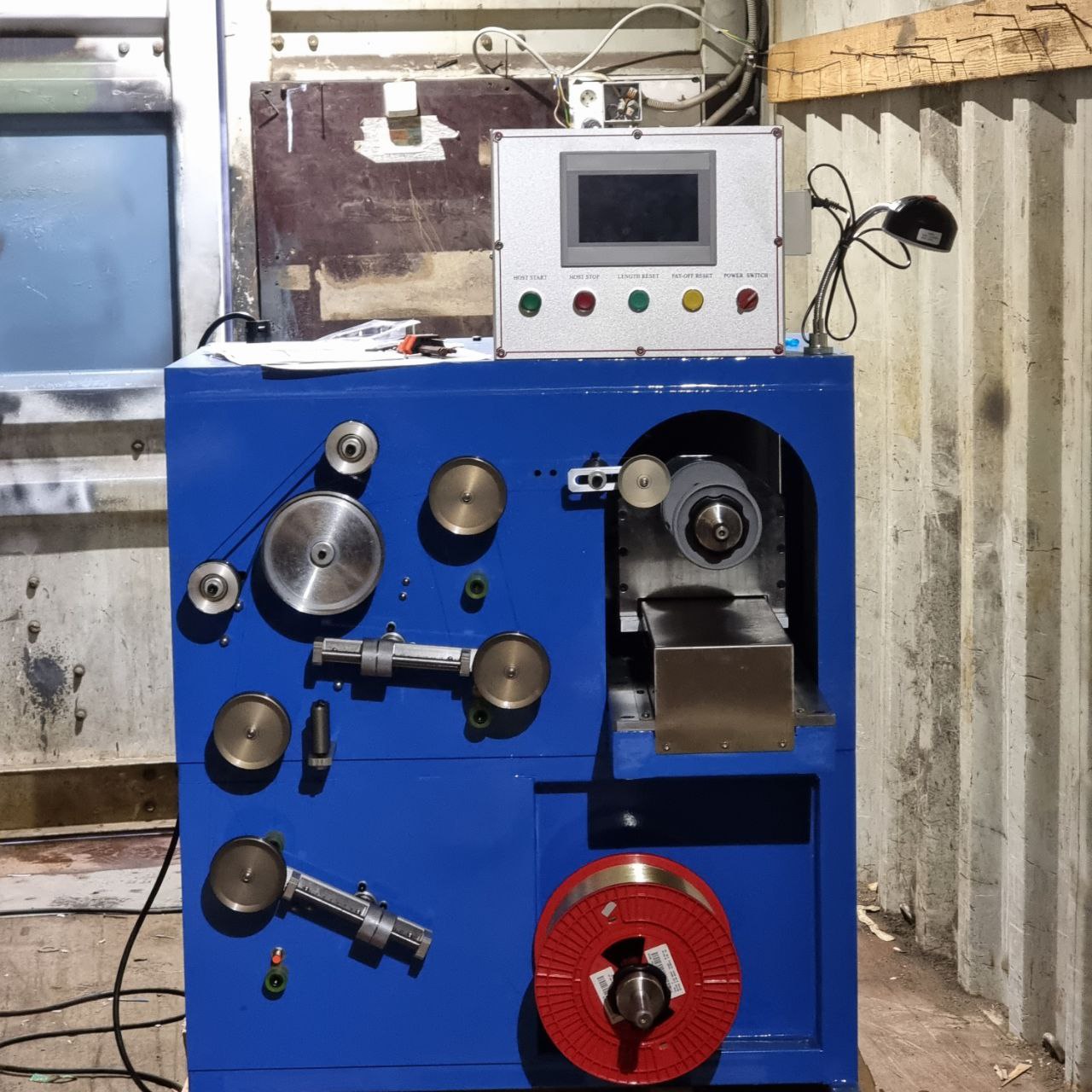

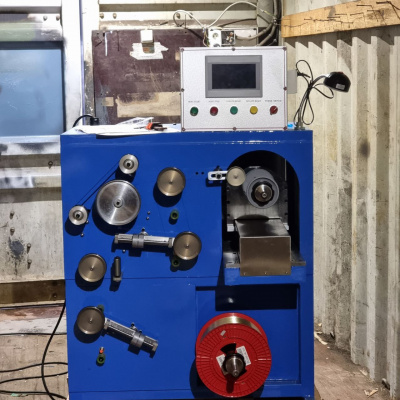

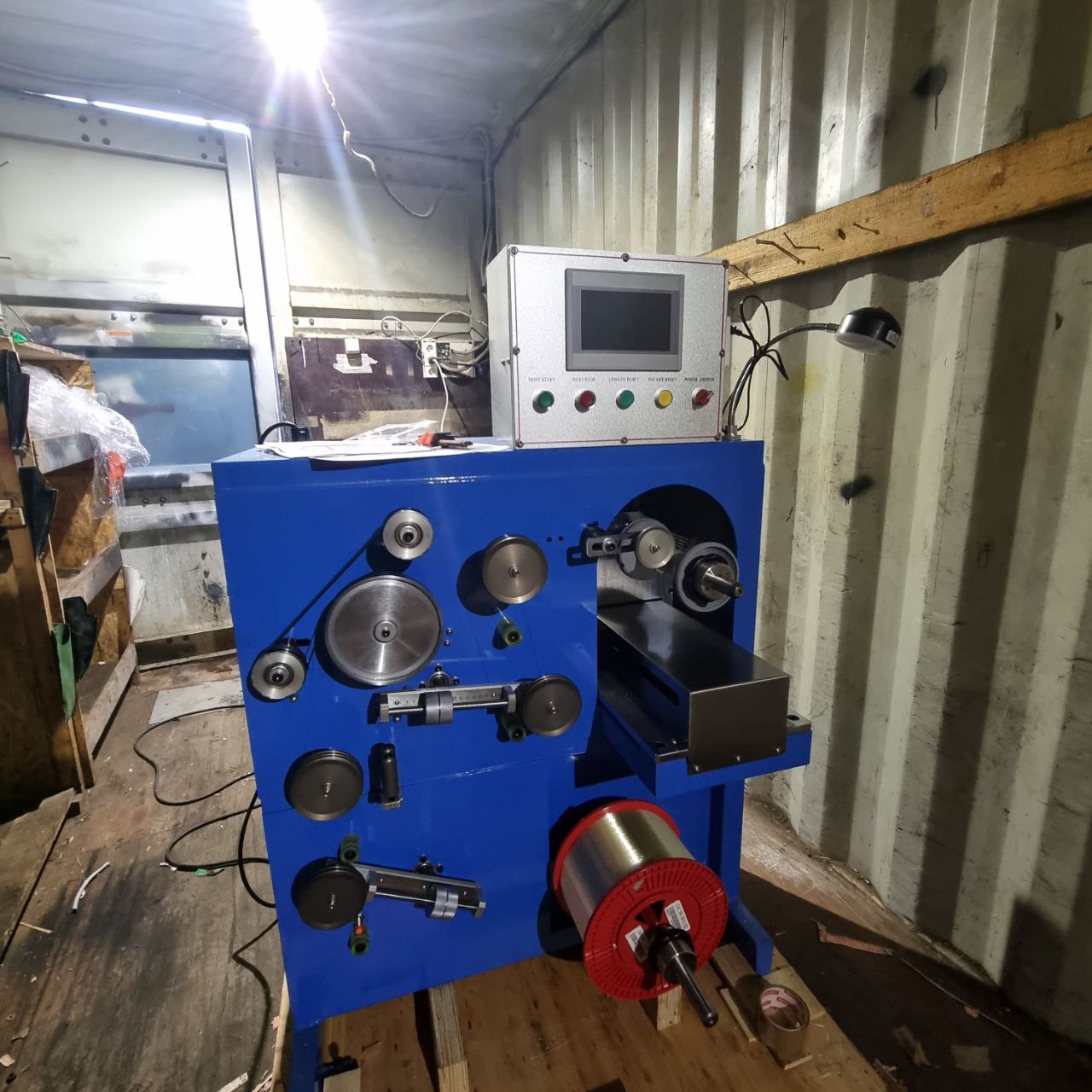

Станок для намотки оптоволокна ВСНМ 100

 Основные виды продукции: все виды оптических волокон, проводов и кабелей

Привод: серводвигатель, регулирование скорости серводвигателя
1.5 Устройство для снятия натяжения: с датчиком перемещения, автоматическим регулированием скорости снятия, постоянным натяжением
1.6 Система контроля натяжения: Вращение колеса замедления преобразуется в управляющий сигнал с помощью линейного бесконтактного датчика
для управления расцеплением, натяжение расцепления регулируется блоком противовеса
и управляется двигателем расцепления.
1.7 конструкция натяжения: комбинированное натяжное колесо,
интегрированная конструкция с активным расцеплением и точным захватом, простая в установке и эксплуатации.

2.1 Она состоит из основной рамы, приемного устройства, кабельного узла и электрической системы.
Приемная панель сконструирована в соответствии с требованиями заказчика.
2.2 Трос приводится в движение серводвигателем, шариковый винт и трос линейной направляющей штанги автоматически синхронизируются со скоростью подъёма шаг троса плавно регулируется в пределах 0-5 мм; все переключатели заднего хода являются электромагнитными.
Бесконтактный переключатель, реверсивное положение кабеля должно иметь резьбовой механизм тонкой настройки для облегчения точной настройки реверсивного поло кабеля, а реверсивное положение кабеля должно иметь устройство защиты от сбоев в работе переключателя; для кабеля должна быть предусмотрена кнопка быстрого сбр2.3 Привод: серводвигатель, оснащенный сервоприводом для управления линией подачи.
2.4 ПЛК использует продукты серии Siemens и оснащен 7-дюймовым дисплеем
2.5 ПЛК, как основная система управления, обеспечивает управление всей линией.
Оператор может выбрать режим отключения, медленной скорости и быстрого запуска через интерфейс. Производственная линия будет работать в соответствии
с инструкциями по эксплуатации и настройками. Сигналы состояния оборудования автоматически переключаются в одно состояние,
а скорость изменяется в соответствии с установленным временем подъема без каких-либо изменений.
Может автоматически реагировать на различные сигналы неисправности и имеет четкую индикацию неисправности
Скорость производства и данные счетчика четко отображаются на дисплее, а длина счетчика может быть задана заранее
2.6 Дисплей обеспечивает обмен данными между человеком и компьютером и запись производственных данных.
Интерфейс "человек-машина", обеспечиваемый дисплеем, должен в основном включать следующие интерфейсы
Интеллектуальный производственный интерфейс: обеспечивает управление функциональными кнопками и окнами настройки параметров производственной ли включая отображение количества метров производственной линии, установку диаметра проволоки и другие настройки параметров.
Интеллектуальный интерфейс сигнализации: отображение и запись сигналов тревоги в реальном времени и архивных данных о каждом компоненте
производственной линии для облегчения запроса оператора.
Интеллектуальный интерфейс формулы: Оператор может установить формулу в соответствии с параметрами процесса, а существующая формула может быть
непосредственно вызвана для использования во время работы.
 Все остальные интерфейсы и функции должны быть соответствующим образом изменены и добавлены в соответствии с требованиями покупателя.
