Станок для перемотки РВД МПРВД 1,5-300ПМ100

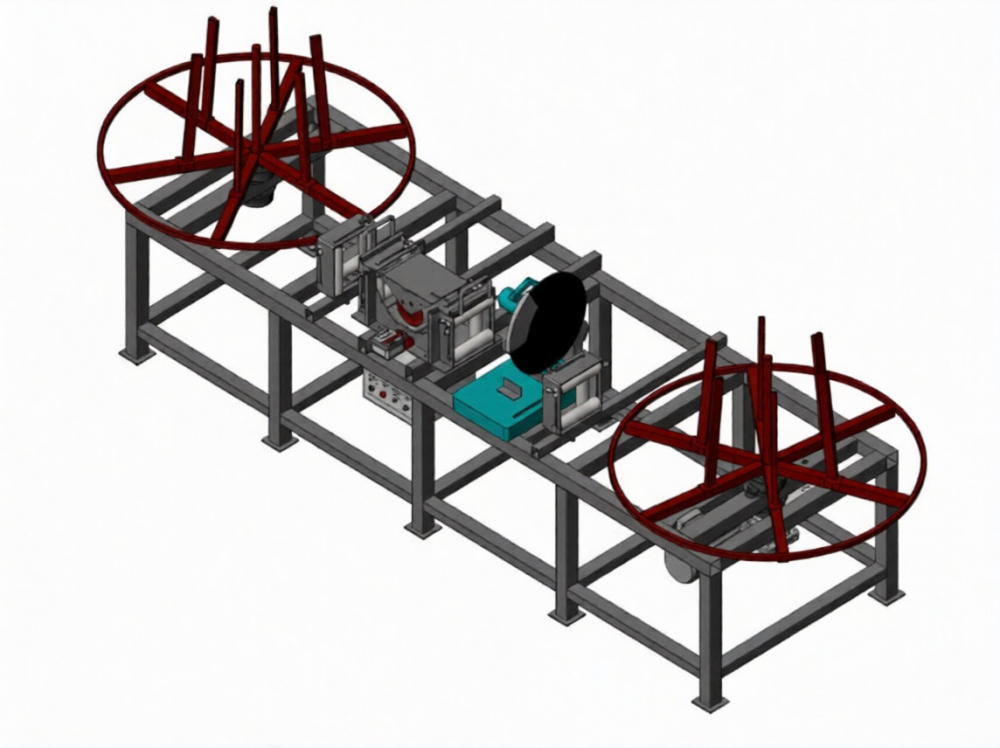

Станок состоит из сварной рамы, подающего технологического барабана, приёмного технологического барабана с электроприводом и управлением на базе преобразователя частоты и измерителя длины МИД 100 с двумя дополнительными направляющими рамками.
Для отрезки материала установлена отрезная машинка (монтажная пила) с вытяжным коробом.
Порядок проведения отмотки с помощью станка МПРВД 1,5-300ПМ100: исходная бухта РВД устанавливается на подающий технологический барабан с раздвижной шейкой свободным концом по направлению к измерителю длины МИД 100, далее РВД протягивается через дополнительную направляющую, измерительный узел, ещё через одну дополнительную направляющую рамку и закрепляется на приёмном технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2%.
|
Макс. Ø заготовки, мм
|
10...100 |
|
Макс. масса бухты/барабана, кг
|
300 |
|
Макс. наружный диаметр бухты, мм
|
1500 |
|
Потребляемая мощность, кВт
|
1,1 |
|
Габаритные размеры, мм
|
4520х1500х1200 |
|
Масса, кг
|
300 |
- сварная рама - 1 шт.,
- сварной подающий технологический барабан с раздвижной шейкой - 1 шт.,
- сварной приёмный технологический барабан с раздвижной шейкой - 1 шт.,
- измеритель длины кабеля МИД 100- 1 шт.,
- электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
- отрезная машинка (монтажная пила) с вытяжным коробом 1 шт.,
