Станок для перемотки РВД МПРВД 2,4-500ПМ200

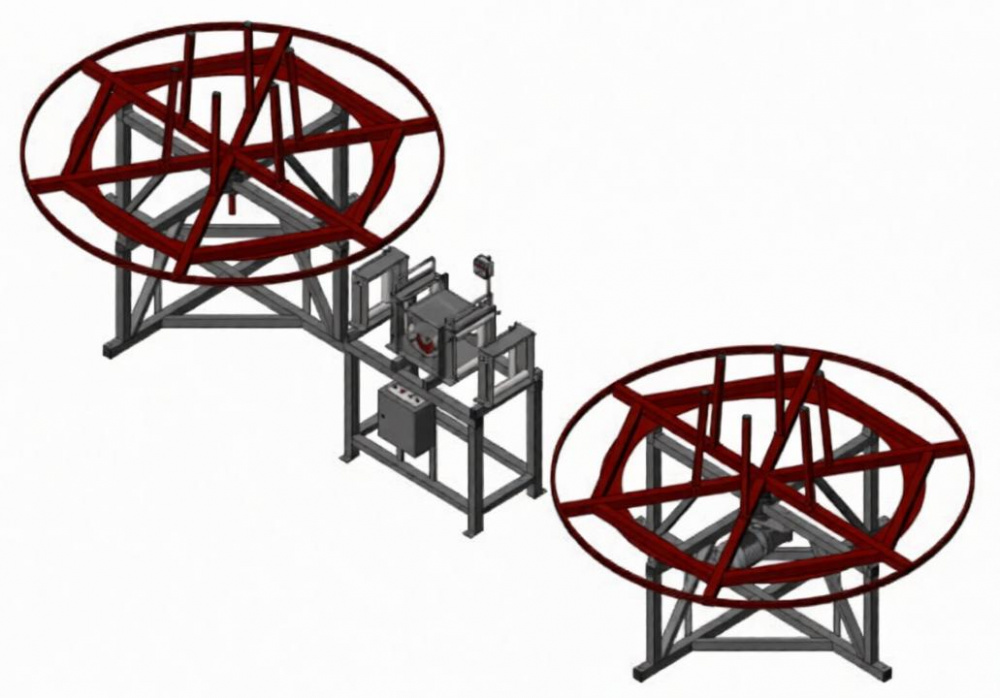

Станок состоит из трёх основных частей: подающая стойка с технологическим барабаном, приёмная стойка с технологическим барабаном с электроприводом и управлением на базе преобразователя частоты и измерительного модуля с измерителем длины МИД 200 с двумя дополнительными направляющими рамками.
Порядок проведения отмотки с помощью станка МПРВД 2,4-500ПМ180 : исходная бухта устанавливается на подающую стойку свободным концом по направлению к измерительному модулю с МИД 200 и фиксируется на середине технологического барабана с помощью спиц. Далее материал протягивается через измерительный модуль и закрепляется на приёмном технологическом барабане. С помощью элементов управления, расположенных на щите управления, производится запуск электропривода и выбор скорости отмотки. По достижении заданной на счётчике длины отмотки привод останавливается в автоматическом режиме.
Дискретность счёта в базовом исполнении составляет 0,1 м (10 см), погрешность измерения длины не превышает 1%, но при правильной настройке и использовании вполне можно уложиться в 0,2-0,5%.
|
Макс. Ø заготовки, мм
|
10...200 |
|
Частота вращения шпинделя, об/мин
|
10-56 |
|
Макс. масса бухты/барабана, кг
|
500 |
|
Макс. наружный диаметр бухты, мм
|
2400 |
|
Потребляемая мощность, кВт
|
2,2 |
|
Габаритные размеры, мм
|
2400х2400х1460 мм; 2400х2400х1460 мм; 1135х690х1420 мм |
|
Масса, кг
|
555 |
- Подающая стойка со сварным технологическим барабаном - 1 шт.,
- Приёмная стойка со сварным технологическим барабаном - 1 шт.,
- Измеритель длины кабеля МИД 200- 1 шт.,
- Электропривод на базе червячного мотор-редуктора и преобразователя частоты - 1 шт.,
