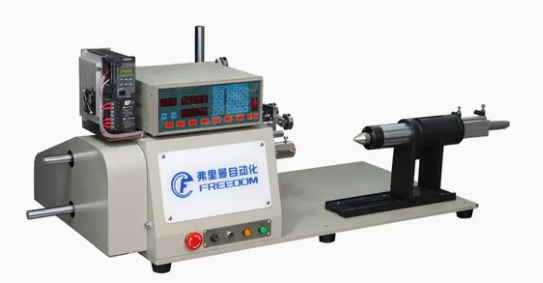

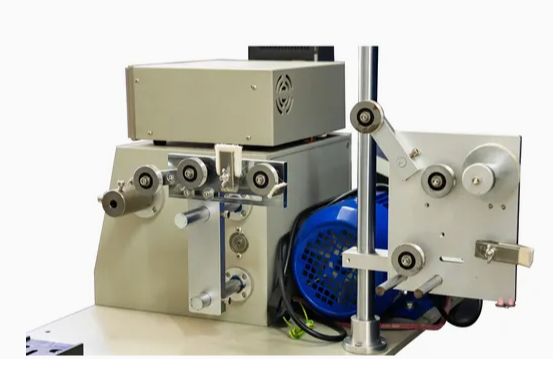

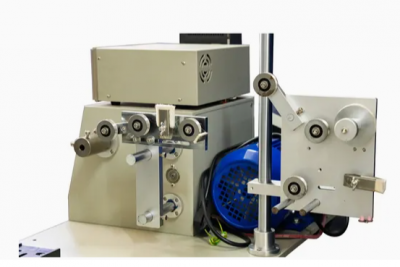

Станок рядовой намотки катушек CNC-DNL-1201
Новинки
600 000 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Одноосевой полуавтоматический высокомоментный станок для намотки катушек с ЧПУ
Полуавтоматический станок для намотки катушек — это высокоэффективное и гибкое решение для производства прецизионных катушек, широко используемое в индукторах, трансформаторах, обмотках двигателей и других областях применения. Его основные особенности включают:
Способ обработки резьбы: а) снятие или обрезка лезвия; б) удаление проволоки в специальный желоб.
Способ программирования: программирование с помощью сенсорного экрана, обеспечивающее интерактивную визуальную систему обучения «что видишь, то и получаешь» (WYSIWYG)
1. Полуавтоматическая работа с гибким управлением
(1) Ручная загрузка + автоматическая намотка: Операторам нужно только разместить бобины/сердечники, в то время как машина автоматически выполняет укладку проволоки, подсчет витков и резку.
(2) Сенсорное управление: Удобный интерфейс HMI для предустановленных параметров (количество витков, диаметр проволоки, слои и т. д.), позволяющий быстро переключаться между моделями.
2. Высокоточная намотка и укладка проволоки
(1) Сервоприводная система: Оси X/Y/Z, оснащенные серводвигателями, обеспечивают равномерную и плотную намотку с точностью расстояния между проволоками до ±0,01 мм.
(2) Автоматический контроль натяжения: Регулирует натяжение проволоки в режиме реального времени для предотвращения обрыва или деформации, особенно подходит для тонкой проволоки (например, эмалированной проволоки от 0,02 мм).
3. Широкая совместимость
(1) Многофункциональная адаптируемость: регулируемые крепления и программируемые настройки поддерживают различные формы (круглые, квадратные, I-образные) и размеры (диаметр 1-50 мм).
(2) Поддержка различных типов проволоки: эмалированная проволока, проволока с тройной изоляцией, проволока в шелковой оболочке и т. д., в типичном диапазоне диаметров 0,02-3,0 мм.
4. Стабильная конструкция и низкие затраты на техническое обслуживание
(1) Модульная конструкция: низкий уровень отказов, ключевые компоненты (шпиндели, направляющие) изготовлены из высококачественных материалов для повышения долговечности.
(2) Функция автоматической сигнализации: обнаруживает обрывы проволоки, запутывание и другие аномалии, останавливая станок для минимизации отходов.
Полуавтоматический станок для намотки катушек — это высокоэффективное и гибкое решение для производства прецизионных катушек, широко используемое в индукторах, трансформаторах, обмотках двигателей и других областях применения. Его основные особенности включают:
Способ обработки резьбы: а) снятие или обрезка лезвия; б) удаление проволоки в специальный желоб.
Способ программирования: программирование с помощью сенсорного экрана, обеспечивающее интерактивную визуальную систему обучения «что видишь, то и получаешь» (WYSIWYG)
1. Полуавтоматическая работа с гибким управлением
(1) Ручная загрузка + автоматическая намотка: Операторам нужно только разместить бобины/сердечники, в то время как машина автоматически выполняет укладку проволоки, подсчет витков и резку.
(2) Сенсорное управление: Удобный интерфейс HMI для предустановленных параметров (количество витков, диаметр проволоки, слои и т. д.), позволяющий быстро переключаться между моделями.
2. Высокоточная намотка и укладка проволоки
(1) Сервоприводная система: Оси X/Y/Z, оснащенные серводвигателями, обеспечивают равномерную и плотную намотку с точностью расстояния между проволоками до ±0,01 мм.
(2) Автоматический контроль натяжения: Регулирует натяжение проволоки в режиме реального времени для предотвращения обрыва или деформации, особенно подходит для тонкой проволоки (например, эмалированной проволоки от 0,02 мм).
3. Широкая совместимость
(1) Многофункциональная адаптируемость: регулируемые крепления и программируемые настройки поддерживают различные формы (круглые, квадратные, I-образные) и размеры (диаметр 1-50 мм).
(2) Поддержка различных типов проволоки: эмалированная проволока, проволока с тройной изоляцией, проволока в шелковой оболочке и т. д., в типичном диапазоне диаметров 0,02-3,0 мм.
4. Стабильная конструкция и низкие затраты на техническое обслуживание
(1) Модульная конструкция: низкий уровень отказов, ключевые компоненты (шпиндели, направляющие) изготовлены из высококачественных материалов для повышения долговечности.
(2) Функция автоматической сигнализации: обнаруживает обрывы проволоки, запутывание и другие аномалии, останавливая станок для минимизации отходов.
Характеристики
|
Частота вращения, об/мин
|
3000 |
|
Диаметр катушки, мм
|
150 |
|
Макс. диаметр провода, мм
|
0.08-3 |
|
Ширина намотки, мм
|
300 |
|
Габаритные размеры, мм
|
1200*680*450 |
|
Масса, кг
|
100 |
