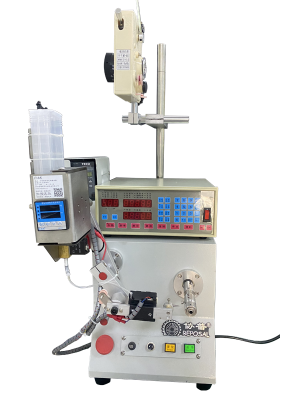

Станок рядовой намотки катушек SP-101AY
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание

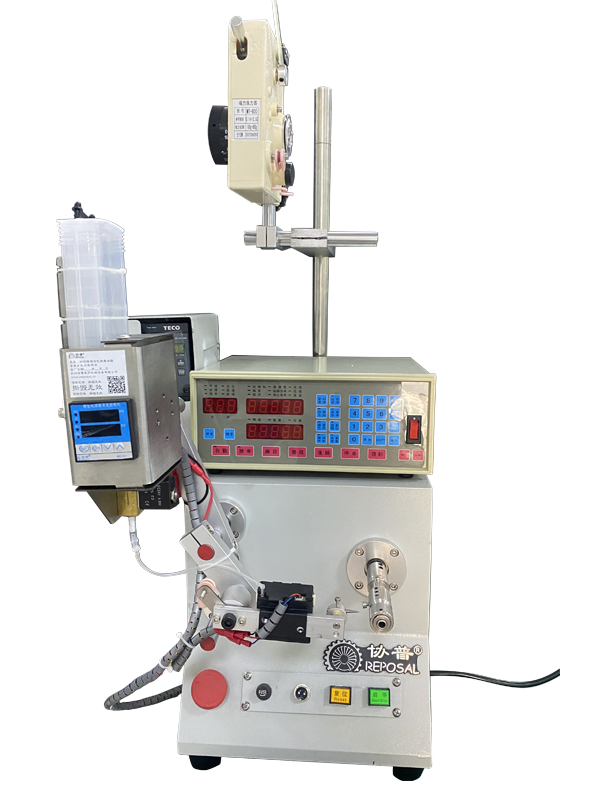

Прецизионный станок для намотки звуковых катушек SP-101AY
Намоточный станок с ЧПУ SP-101AY предназначен для намотки звуковых катушек. Он оснащен высокоточным микроконтроллером и пользовательским программным обеспечением для управления процессом точной намотки. Для управления намоточным шпинделем используется преобразователь частоты производства компании Dongyuan (Тайвань), что обеспечивает плавность работы.
При прохождении эмалированного провода через спиртовой стаканчик его внешний слой становится липким. Слишком большое или слишком малое содержание спирта в войлоке в спиртовом стаканчике влияет на скорость склеивания и консистенцию продукта. Поэтому наша компания разработала систему управления влажностью спирта с замкнутым контуром, которая может использоваться в соответствии с технологическим процессом, окраской проволоки и скоростью намотки. Установите необходимую влажность спирта, и с момента выхода на рынок получите высокую оценку пользователей.
Основной корпус изготовлен из литого металла, что обеспечивает соответствие требованиям к прочности и жесткости корпуса при намотке звуковой катушки. Шаговый двигатель используется для привода прецизионного шарико-винтового механизма для выравнивания проводного механизма, а регулируемый магнитный демпфер используется для регулирования натяжения.
Намоточный станок с ЧПУ для звуковых катушек типа SP-101AY — это передовое высокоточное намоточное оборудование, представленное на рынке после более чем десяти лет непрерывного совершенствования и усовершенствования на заводе. Его производительность достигла и превзошла производительность современных японских и тайваньских продуктов того же типа.
Функция намотки звуковой катушки SP-101AY позволяет быстро и легко задать точку намотки, ширину ряда, количество витков и шаг намотки с точностью до 0,001 мм. Система может быть настроена на автоматическую остановку в конце каждого слоя и имеет в общей сложности 999 групп памяти для хранения данных процесса, что обеспечивает не только удобное хранение и вызов, но и возможность автоматического запуска между данными процесса.
Форма сечения намоточной системы может быть переплетенной, плотно намотанной или иметь структуру пагоды. Катушка намотки и рядная катушка могут быть настроены отдельно для положительного и отрицательного вращения, линейного ускорения и линейного замедления. Все заданные пользователем параметры полностью сохраняются в компьютере, что предотвращает потери мощности.
Корпус: цельнолитой.
Регулировка натяжения: магнитный демпферный натяжитель (опция)
Точность повторения начального положения ряда менее 0,01 мм
Количество рабочих станций: симплекс
Точность торможения: ≤0,1 витка
Автоматическое переключение между заданиями: ≤20 слотов
Сохраняемый режим намотки: ≤999 групп
Намоточный станок с ЧПУ SP-101AY предназначен для намотки звуковых катушек. Он оснащен высокоточным микроконтроллером и пользовательским программным обеспечением для управления процессом точной намотки. Для управления намоточным шпинделем используется преобразователь частоты производства компании Dongyuan (Тайвань), что обеспечивает плавность работы.
При прохождении эмалированного провода через спиртовой стаканчик его внешний слой становится липким. Слишком большое или слишком малое содержание спирта в войлоке в спиртовом стаканчике влияет на скорость склеивания и консистенцию продукта. Поэтому наша компания разработала систему управления влажностью спирта с замкнутым контуром, которая может использоваться в соответствии с технологическим процессом, окраской проволоки и скоростью намотки. Установите необходимую влажность спирта, и с момента выхода на рынок получите высокую оценку пользователей.
Основной корпус изготовлен из литого металла, что обеспечивает соответствие требованиям к прочности и жесткости корпуса при намотке звуковой катушки. Шаговый двигатель используется для привода прецизионного шарико-винтового механизма для выравнивания проводного механизма, а регулируемый магнитный демпфер используется для регулирования натяжения.
Намоточный станок с ЧПУ для звуковых катушек типа SP-101AY — это передовое высокоточное намоточное оборудование, представленное на рынке после более чем десяти лет непрерывного совершенствования и усовершенствования на заводе. Его производительность достигла и превзошла производительность современных японских и тайваньских продуктов того же типа.
Функция намотки звуковой катушки SP-101AY позволяет быстро и легко задать точку намотки, ширину ряда, количество витков и шаг намотки с точностью до 0,001 мм. Система может быть настроена на автоматическую остановку в конце каждого слоя и имеет в общей сложности 999 групп памяти для хранения данных процесса, что обеспечивает не только удобное хранение и вызов, но и возможность автоматического запуска между данными процесса.
Форма сечения намоточной системы может быть переплетенной, плотно намотанной или иметь структуру пагоды. Катушка намотки и рядная катушка могут быть настроены отдельно для положительного и отрицательного вращения, линейного ускорения и линейного замедления. Все заданные пользователем параметры полностью сохраняются в компьютере, что предотвращает потери мощности.
Корпус: цельнолитой.
Регулировка натяжения: магнитный демпферный натяжитель (опция)
Точность повторения начального положения ряда менее 0,01 мм
Количество рабочих станций: симплекс
Точность торможения: ≤0,1 витка
Автоматическое переключение между заданиями: ≤20 слотов
Сохраняемый режим намотки: ≤999 групп
Характеристики
|
Частота вращения, об/мин
|
3000 |
|
Диаметр катушки, мм
|
100 |
|
Макс. диаметр провода, мм
|
0.03-1 |
|
Масса, кг
|
80 |
