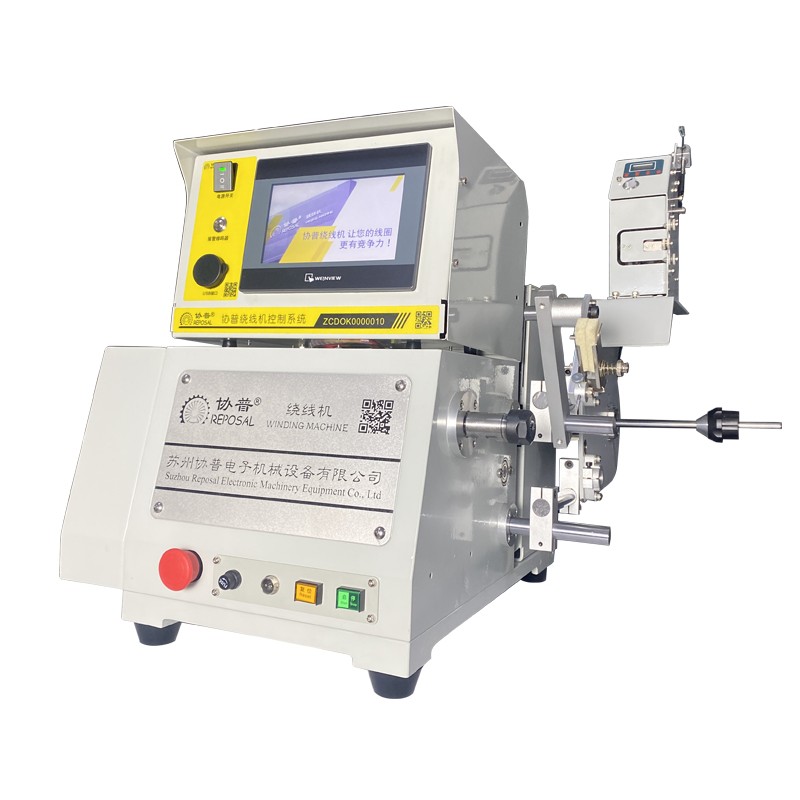

Станок рядовой намотки катушек SP-112D9S

Прецизионная настольная машина для размотки провода с сервоприводом

Прецизионный настольный намоточный станок с сервоприводом – это высокоточный намоточный станок с широким спектром применения, особенно подходящий для намотки проволоки малого диаметра.

Он оснащен специальным контроллером движения для высокоточных намоточных станков, обеспечивающим высокую точность интерполяции, высокую скорость и полный набор функций, учитывающих особенности намотки сложных и разнообразных катушек общего назначения.

Он в полной мере использует высокоскоростные характеристики специализированного контроллера движения для намоточных станков. На том же намоточном станке он не только обеспечивает точность, необходимую для высокоскоростной намотки тонкой проволоки, но и обеспечивает отслеживаемость при большом шаге намотки проволоки.

Контроллер имеет 200 встроенных наборов технологических данных и поддерживает расширение через внешний USB-накопитель, что позволяет удовлетворить требования к сценариям с большим объемом технологических данных, устраняя проблемы с хранением технологических данных.

Интегрированная литая и обработанная конструкция корпуса и основания станка обеспечивает жесткость и точность всего процесса. В сочетании с конструкцией прецизионного шпинделя и зажимной втулки, прецизионная зажимная втулка имеет эластичную конструкцию и может адаптироваться к инструментальному валу диаметром от 0,5 мм до 12 мм.

Замкнутая система активного натяжения подачи проволоки позволяет точно контролировать натяжение намотки. Горизонтальное расположение механизма отпуска проволоки позволяет минимизировать напряжение кручения эмалированного провода и вибрационные характеристики хорды на высокой скорости.

Благодаря вышеуказанным преимуществам прецизионный настольный намоточный станок с сервоприводом завоевал признание у большого числа пользователей.


Натяжитель: Сервопривод с замкнутым контуром натяжения

Устройство намотки проволоки: Направляющий штифт

Применяемая катушка: Прецизионная намотка катушки

Инвертор: X

Тормозной резистор: X

Основной корпус машины: Литой
