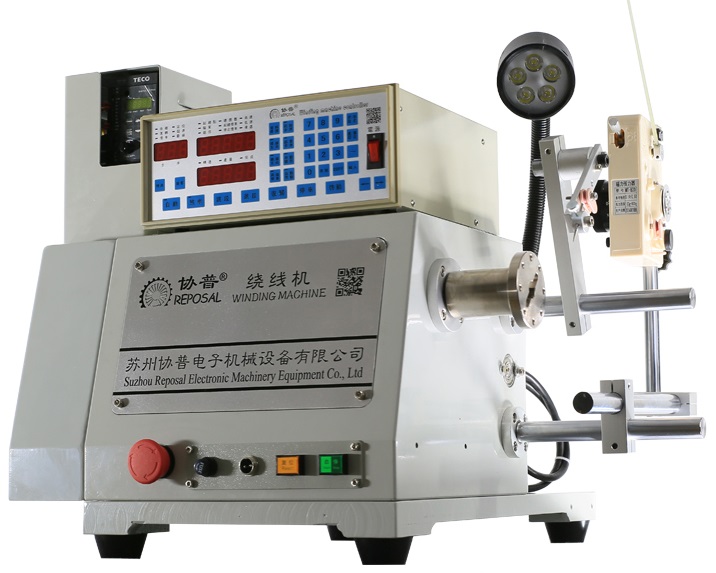

Станок рядовой намотки катушек SP-112DA5

SP-112DA5 в основном подходит для эмалированных проводов малого диаметра и требует определённой точности укладки кабеля. В отличие от сварных или болтовых конструкций, он имеет цельнолитую конструкцию без зазоров для стыков. При намотке тонких витков он обеспечивает превосходную жёсткость процесса даже на высоких скоростях. Обработка производится на высокоточном пятикоординатном обрабатывающем центре, а узлы укладки кабеля и намотки имеют строгие геометрические допуски, что обеспечивает высокую стабильность пространственного положения и геометрической формы.

Данная модель намоточного станка отличается точными алгоритмами управления и высокой точностью конструкции, что позволяет наматывать не только цилиндрические катушки, но и обеспечивает высокую точность намотки дисковых катушек.

Система натяжения и укладки кабеля имеет стандартизированную конструкцию, что позволяет быстро заменять различные натяжители и узлы укладки кабеля, сокращая повторные инвестиции.

На основе этого станка наша компания может предоставлять другие услуги с добавленной стоимостью в соответствии с требованиями заказчика, такие как проектирование оснастки, каркаса, технологического маршрута и т. д.

В контроллере используется прецизионный ЧПУ-контроллер для намоточных станков, оснащенный преобразователем частоты Techtop от Taiwan для обеспечения стабильной работы.

Профессиональный контроллер для намоточного станка обладает полным набором функций, понятными уровнями, простыми настройками и множеством дополнительных функций расширения, таких как двухстороннее замедление, двухсторонняя парковка, сохранение данных при отключении питания и т. д.

Можно реализовать множество функций путем модификации программы в соответствии с конкретными требованиями заказчика.

В силовой схеме используется усовершенствованная схема защиты от помех с высокой помехоустойчивостью. Система укладки кабеля намоточного станка позволяет регулировать положение в режиме реального времени во время намотки, обеспечивая стабильную укладку кабеля и низкий уровень шума.
Система может хранить 1000 групп данных обработки, которые не будут удалены в случае отключения питания, а хранение и вызов данных просты.

Контроллер: Прецизионный ЧПУ
Двигатель намотки: Асинхронный двигатель, 750 Вт
Двигатель для укладки кабеля: Шаговый двигатель 57
Муфта: Прецизионный фланец, 80 мм
Натяжитель: Натяжитель с магнитным демпфером
Устройство для укладки кабеля: Направляющий штифт
Подходящие катушки: Малые и микрокатушки
Преобразователь частоты: Тайвань Techtop S310
Тормозной резистор: Тормозной резистор в алюминиевом корпусе
Тип трансмиссии: Зубчатый ремень
