Станок рядовой намотки катушек SP-112DA6C

Специальная намоточная машина для катушек сверхвысокого напряжения SP-112Da6c

Намоточный станок для катушек сверхвысокого напряжения специально разработан с учетом особенностей процесса намотки катушек сверхвысокого напряжения. Стандарт напряжения для катушек сверхвысокого напряжения четко определен: переменный ток 1000 кВ и выше, постоянный ток 800 кВ и выше. В связи с высоким уровнем напряжения предъявляются строгие требования к характеристикам изоляции, а межслойная изоляция должна иметь трех- или четырехслойную структуру, что существенно отличается от чередующейся формы намотки «один слой провода и один слой изолятора» для обычных пакетов высоковольтных катушек.

В традиционном процессе намотки катушек сверхвысокого напряжения есть существенные проблемы: после намотки каждого слоя провода необходимо вручную укладывать несколько слоев изоляционных материалов. Поскольку этот вид изоляционного материала по физическим характеристикам тонкий и мягкий, он создаёт множество трудностей в процессе эксплуатации: недостаточную точность позиционирования материалов, трудности с обеспечением аккуратности укладки и слабую фиксацию, что, в свою очередь, усложняет весь процесс и снижает эффективность намотки. В то же время, из-за различий в квалификации операторов, сложно контролировать постоянство качества продукции, а стабильность недостаточна.

В связи с вышеуказанными узкими местами процесса, данное оборудование разработано по специальной схеме:

Объединить несколько комплектов изоляционных материалов в единую конструкцию и обеспечить их расположение в одной плоскости за счёт точной конструкции, чтобы гарантировать точность укладки изоляционных слоёв;

Настроить механизм регулировки натяжения для точного контроля натяжения изоляционных материалов;

Разработать устройство ограничения резки для эффективного предотвращения разбрасывания изоляционных материалов после резки;

Оптимизировать функциональные модули намоточной машины, упростить процесс эксплуатации, чтобы операторы могли приступить к работе после простого обучения.
Благодаря вышеуказанным усовершенствованиям новое оборудование позволяет значительно повысить эффективность намотки катушек сверхвысокого напряжения, сократить трудозатраты и временные затраты, эффективно обеспечить стабильность качества продукции и повысить её конкурентоспособность на рынке.

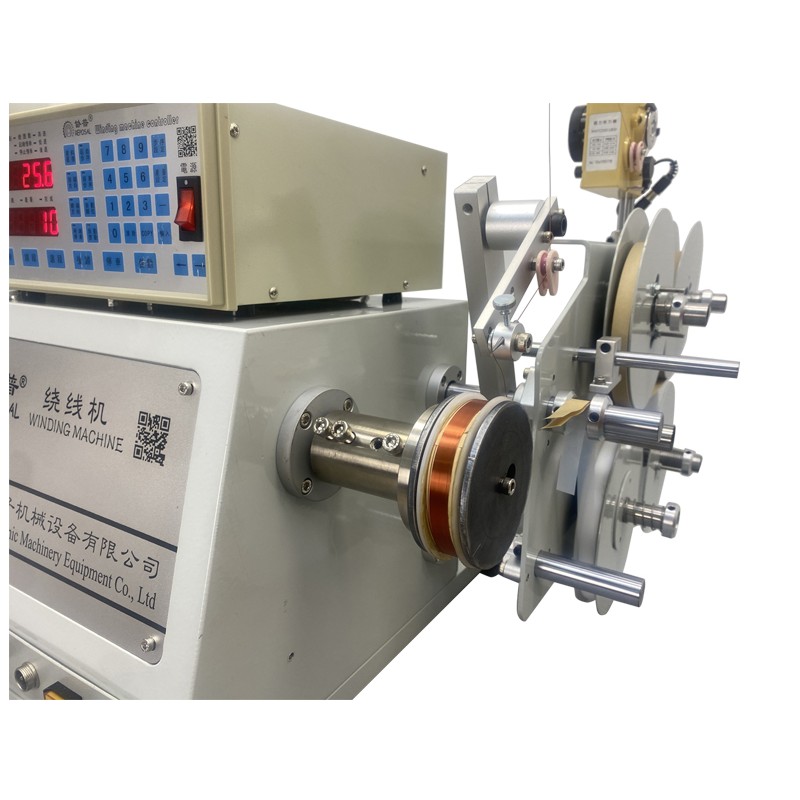

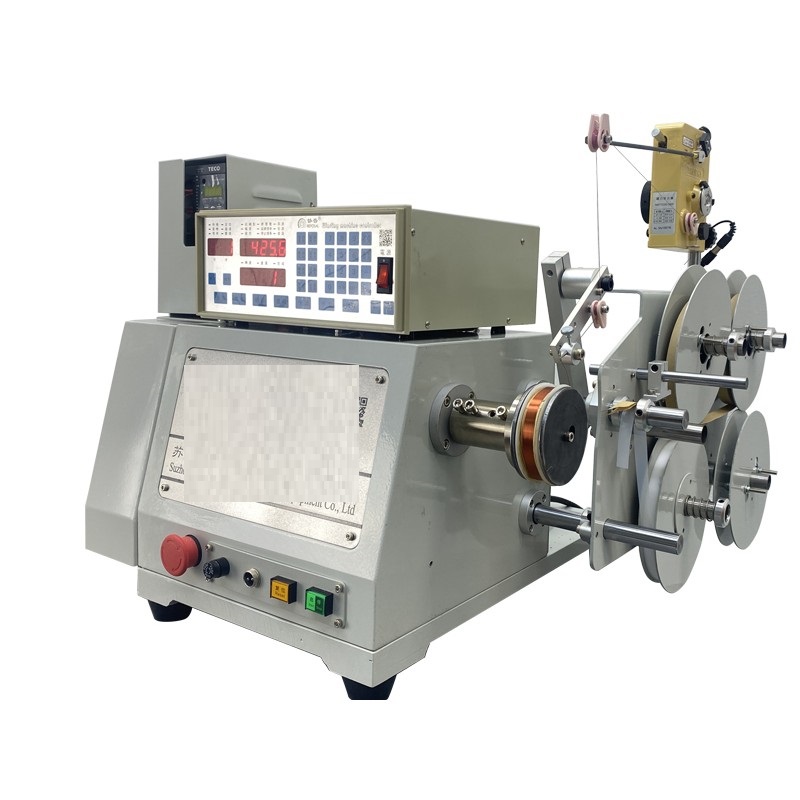

Натяжитель: позволяет намотать один комплект эмалированного провода и три комплекта изоляционных лент. Диаметр сердечника можно менять.

Тормозное устройство: тормозной резистор в алюминиевом корпусе, электромагнитный тормоз.

Конструкция трансмиссии: прецизионный синхронный шкив.
