Станок рядовой намотки катушек SP-112H
Новинки
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание

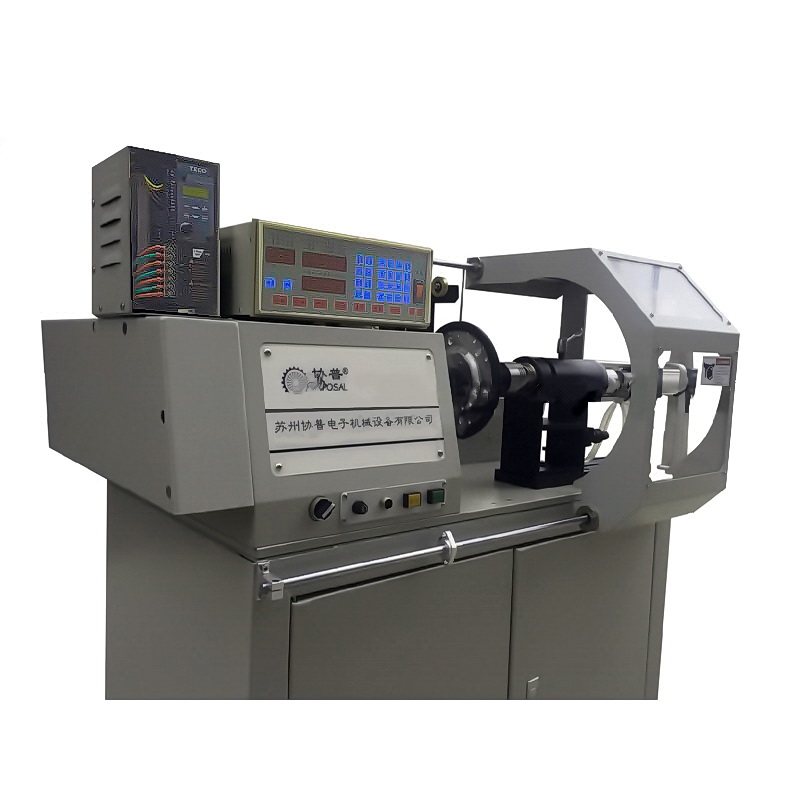

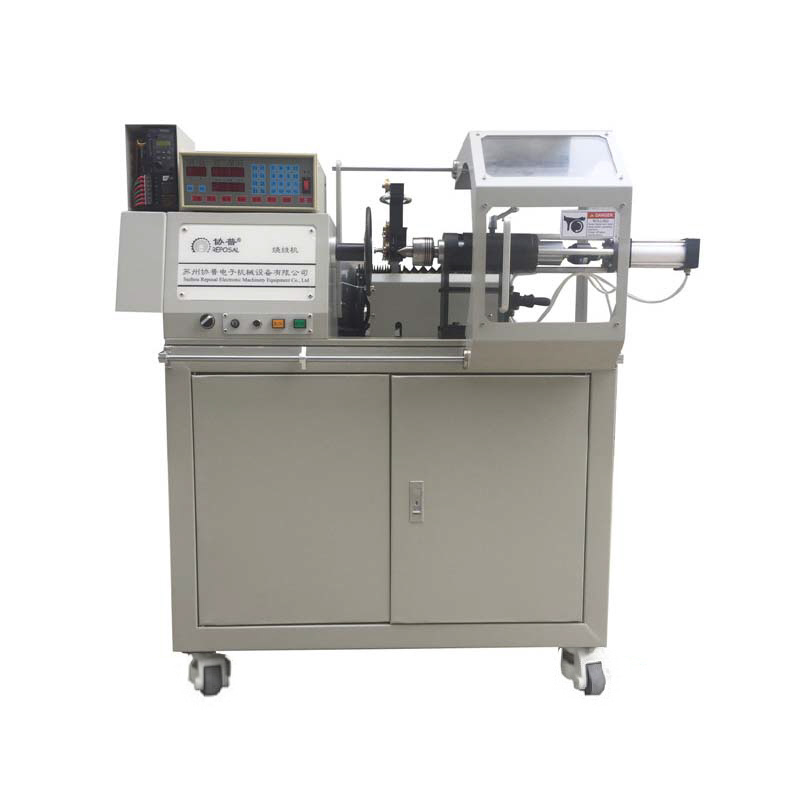

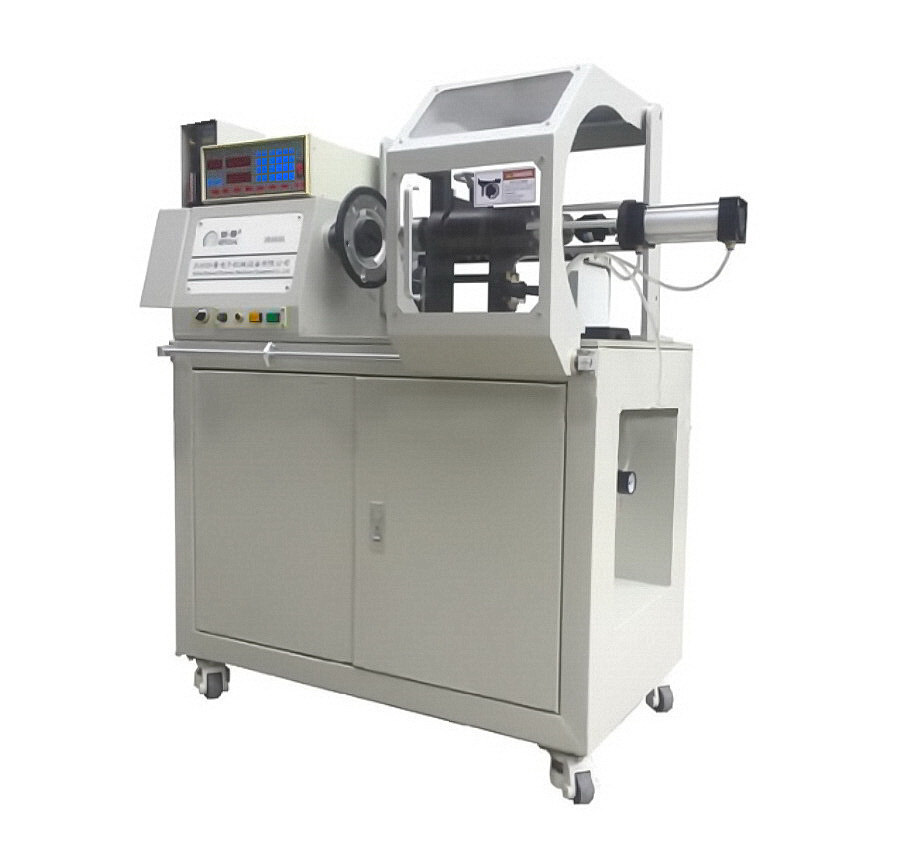

SP-112H Прецизионная намоточная машина с большим крутящим моментом имеет высокую точность и большой крутящий момент. Он широко используется в прецизионных трансформаторах, прецизионных электромагнитных катушках, прецизионных моторных катушках, прецизионных балластных катушках и других катушках с аккуратно расположенными эмалированными проводами.

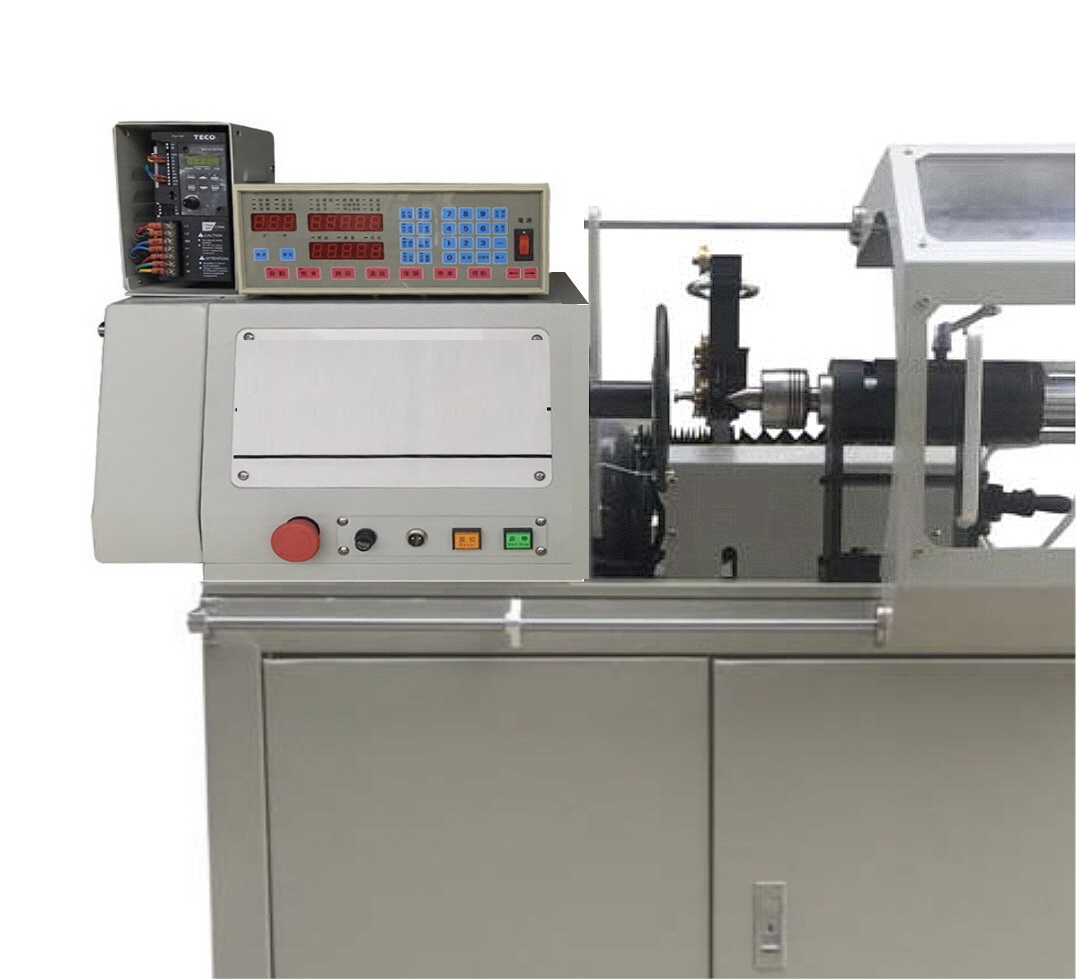

Контроллер намоточной машины использует профессиональный и точный контроллер намоточной машины с тайваньским инвертором TECO и высококачественным трехфазным асинхронным двигателем для достижения стабильной скорости и крутящего момента.
Контроллер намоточной машины использует профессиональный и точный контроллер намоточной машины с тайваньским инвертором TECO и высококачественным трехфазным асинхронным двигателем для достижения стабильной скорости и крутящего момента.
- Предназначен для намотки распределительных трансформаторов (метод поэтапной изоляции), больших трансформаторов, бифилярной намотки и катушек большого диаметра.
- Диапазон диаметров проволоки – 1,0-3,0 мм (опция 0,03-3,0 мм)
- Диаметр катушки обмотки – 350 мм
- Стандартный ход намотки0– 210 мм (настраивается)
- Макс. скорость намотки – 500 об/мин.
- Машина автоматическая намотка проводов, затем остановка, ручная подача межслойной изоляции
- Высокоточный сервоконтроллер с замкнутым контуром натяжения для проводов и изоляционных полос. Удобное программирование и операции с сенсорным экраном.
- Прочная сварная стальная конструкция, точно обработанная и обработанная для установки различных деталей, обеспечивает идеальное выравнивание узлов.
- Сервопривод контроля натяжения с обратной связью с компенсатором для проводника.
- с постоянным контролем натяжения и опорой задней бабки
- Регулируемый направляющий элемент для проволоки рядом с намоткой
- Станок очень прочный и надежный
- Намотчик слоев с автоматической остановкой при заданном количестве оборотов.
- Идеально подходит для небольших партий и «специальных» продуктов.
- Превосходная повторяемость и точность
- Может поставляться как укомплектованная производственная единица, смонтированная на столе с устройствами натяжения и разматывания провода, полной защитой и управлением ножной педалью.
- Дополнительный бесступенчатый привод постоянного тока
- Направляющая для проволоки приводится в движение реверсивными зубчатыми колесами через ходовой винт. Направление траверсы можно изменить вручную с помощью рычага. Каретка заднего хода может быть освобождена с помощью быстроразъемной гайки и перемещена в любое желаемое положение.
- Задняя бабка оснащена шариковой обоймой и рычагом быстрого отсоединения. Машина оснащена универсальным намоточным шпинделем с конусами для облегчения зажима шпуль.
- Двухступенчатый диапазон троса выбирается рычагом и регулировочным колесиком.
- Легко читаемая шкала показывает настройку шага проволоки.
- Станок приводится в движение одно- или трехфазным двигателем с закрытой механической муфтой и тормозом, управляемым ножной педалью.
- Муфта может проскальзывать, а маховик используется для вращения намоточного вала.
Характеристики
|
Частота вращения, об/мин
|
500 |
|
Диаметр катушки, мм
|
350 |
|
Макс. диаметр провода, мм
|
1-3 |
|
Потребляемая мощность, кВт
|
1,5 |
|
Габаритные размеры, мм
|
1100x700x1200 |
|
Масса, кг
|
200 |
