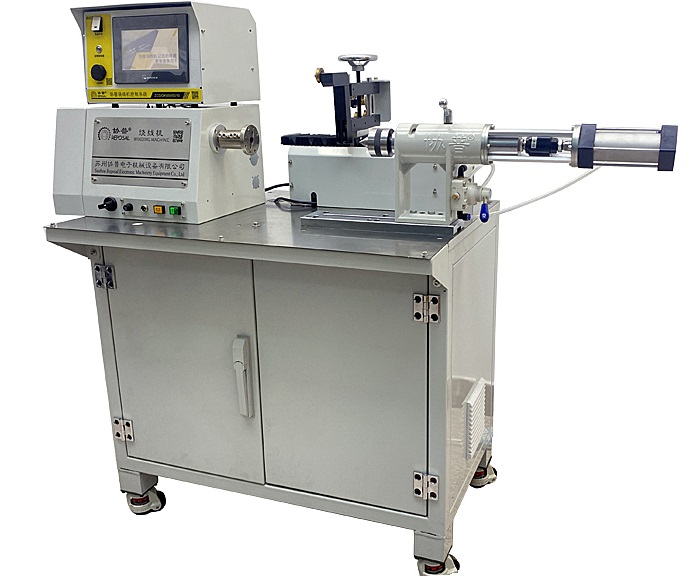

Станок рядовой намотки катушек SP-112H3630-WD4

Прецизионная напольная машина для внешней укладки проводов

Внешний механизм расположения проволоки: Внешнее расположение проволоки позволяет увеличить диаметр намотки. Диаметр намотки данной модели достигает 360 мм.

Габаритные размеры:
Высота центра шпинделя составляет 180 мм, максимальная длина намотки — 300 мм.

Допустимый диаметр проволоки и области применения:
Допустимый диапазон диаметров проволоки: Основное преимущество заключается в высокой эффективности и стабильности при намотке проволоки диаметром 1,0–3,5 мм. Станок также совместим с проволокой диаметром менее 1,0 мм.

Особые области применения:
Подходит для случаев, когда требуется высокая точность и надежность намотки проволоки, особенно для более толстой проволоки, например, при производстве трансформаторов, выпрямителей и другого оборудования.

Преимущества конструкции:
Модульная конструкция: Станок имеет модульную конструкцию. Благодаря классификации и сортировке функциональных сценариев формируется модульная система на уровне как в целом, так и отдельных компонентов, что способствует снижению затрат, реализации крупномасштабного производства и обеспечению качества.
Высокая жёсткость: Высокая жёсткость также является одним из основных преимуществ.
Конфигурация контроллера и двигателя:
Контроллер высокого уровня: Оснащён системой управления на уровне контроллера движения, обеспечивающей высокую скорость интерполяции по двум осям, что обеспечивает высокоточную и высокоскоростную интерполяцию.
Двигатель и конфигурация: Как намоточный блок, так и блок размещения проволоки оснащены серводвигателями, а различные передаточные числа могут быть настроены в соответствии с фактическими потребностями.
