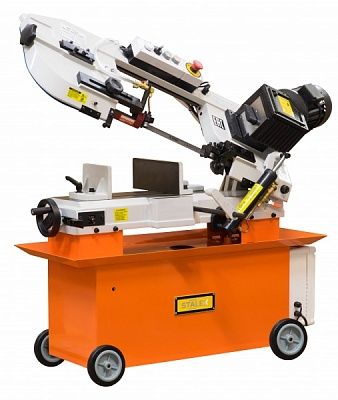

Ленточнопильный отрезной станок Stalex BS-712G
Стандартная модель мобильного ленточнопильного станка, разработана для резки черных металлов и других материалов с целиковым, полым или профильным сечением. Станок позволяет делать распилы заготовок диаметром до 180 мм в полуавтоматическом режиме с ручным возвратом пильной рамы в первоначальное положение. Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндрами подач, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Станкам не требуется подключение к источнику сжатого воздуха.
Станки Stalex BS-712 имеют высоту полотна 20 мм, в зависимости от комплектации поворот губок тисков или возможность поворота рамы пилы, а также привод клиноременной или зубчатый. Система СОЖ в стандартной комплектации.
Процесс пиления:
- Точность движения ленты обеспечивается за счет роликовых подшипников

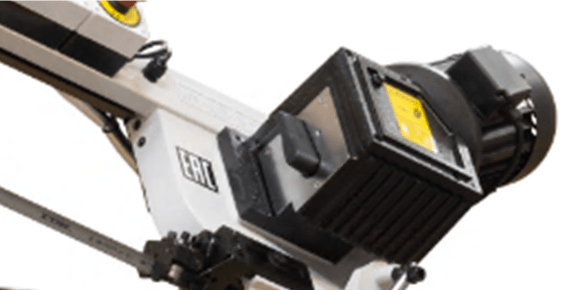

- Движение ленты осуществляется через мотор-редуктор в 3-х скоростных режимах

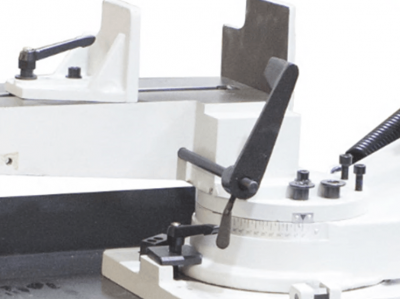

- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
Основные элементы cтанка Stalex BS-712:
- Опускание рамы осуществляется под собственным весом

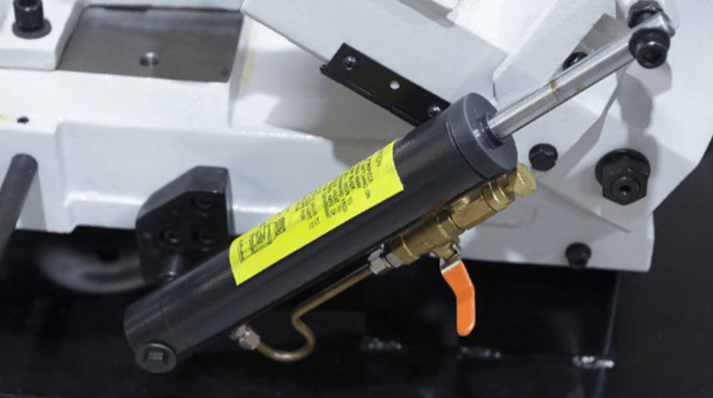

- Плавная регулировка скорости опускания рамы (подвод и рабочий ход) обеспечиваются гидравлическим перепускным клапаном

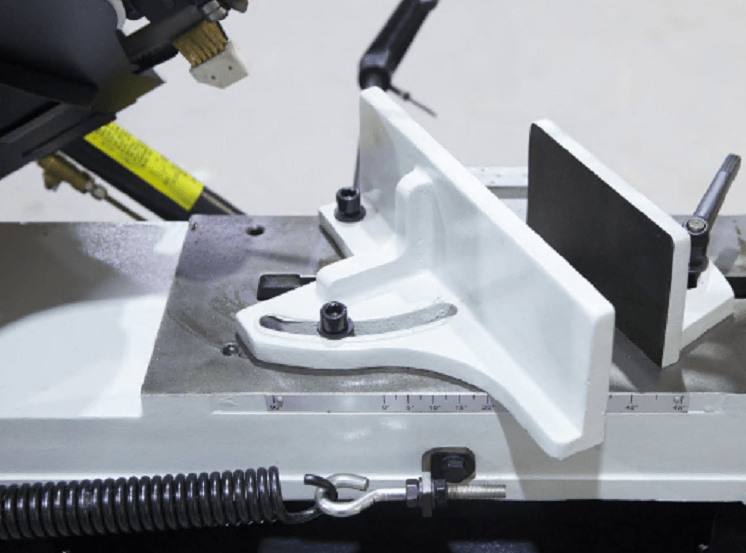

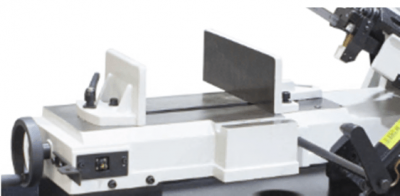

- Быстрый зажим заготовки - тиски с ручным зажимом
- Станция охлаждения, обеспечивающая подачу СОЖ (расположена внутри рамы) + и регулировочные краны для регулировки напора СОЖ

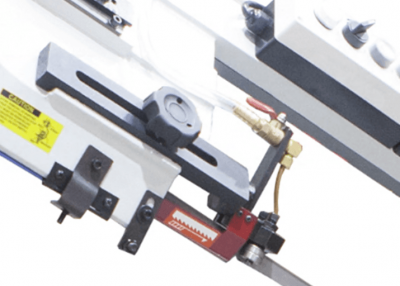

- Подвижная направляющая с роликовыми подшипниками натяжения полотна
- Скорость вращения полотна имеет 3 скоростных режима
- Ручное натяжение ленты
- Мерный упор 250 мм
- Пила ленточная квалитет М42
Макс. Ø разреза/пропила, мм
|
178 |
Макс. размер круглого профиля, мм
|
178 |
Макс. размер прямоуг. профиля, мм
|
178х305 |
Размер полотна, мм
|
20х0,9х2362 |
Потребляемая мощность, кВт
|
0.750 |
Габаритные размеры, мм
|
1290х540х1150 |
Масса, кг
|
170 |
Ленточнопильный станок | |
Мерный упор | |
Колёса | 4 шт. |

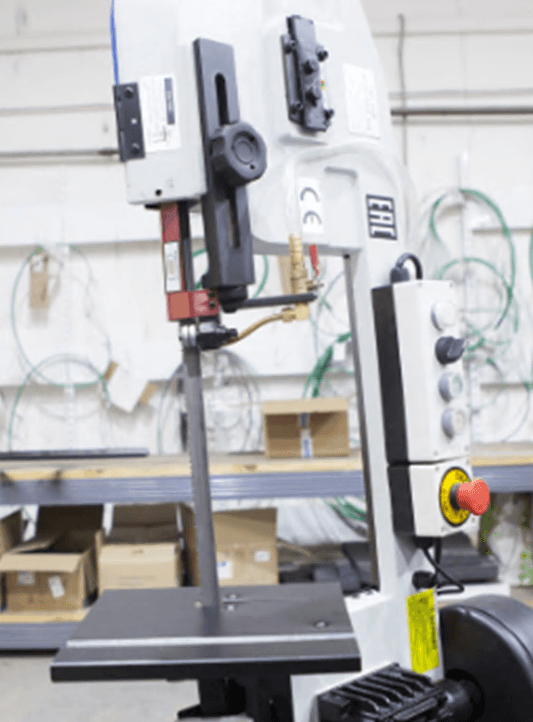

Стол для вертикального пиления | |
Инструкция |
