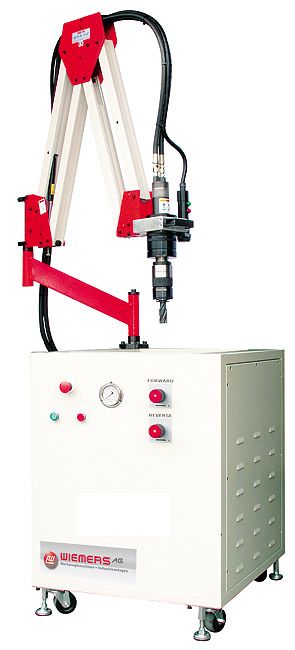

Гидравлический резьбонарезной манипулятор Trade Max HM-42
Описание
Один из важнейших технологических процессов в машиностроении – нарезание резьбы. Изделия с резьбой довольно востребованы, и их изготовление требует немалых временных затрат. Современное оборудование для нарезки резьбы – резьбонарезные станки, манипуляторы и другие инструменты гарантируют достижение оптимальных значений производительности и по себестоимости продукции. К тому же исключается необходимость ручных работ благодаря применению машинных метчиков, плашек в металлах, пластике и т.д. Резьбонарезной станок манипулятор. Классификация. В зависимости от типа привода манипуляторы для нарезания резьбы классифицируются на следующие виды:
Пневматический резьбонарезной манипулятор. Подходят для нарезки резьбы М2-М27 мм. Такие манипуляторы пользуются большой популярностью, т.к. с нарезают основные резьбы. Небольшие габариты и вес позволяют легко разместить инструмент даже на небольшом по площади рабочем месте. Манипуляторы легко подключить в цеху, оборудованном системой сжатого воздуха.
Резьбонарезной манипулятор электрический. Подходят для цехов, где нет сжатого воздуха и присутствует необходимость нарезки резьбы большого диаметра, вплоть до М60. Также к достоинствам, можно отнести полностью программируемые параметры нарезания резьбы, включая скорость прямого и обратного вращения, шаг резьбы и глубину, что сравнимо по качеству и функционалу с нарезкой резьбы ЧПУ станками.
Гидравлический резьбонарезной станок манипулятор. Их мощность выше, чем у манипуляторов с пневмоприводом. Диаметр резьбы – 3-60 мм.
Резьбонарезные манипуляторы. Достоинства применения:
Возможность существенно сократить затраты на эксплуатацию технологического оборудования, т.к. «медленные» операции по нарезке резьб больших диаметров, со стационарных станков с высокой стоимостью станко-часа, переходят на более "быстрые" и производительные резьбонарезные манипуляторы; уменьшение продолжительности периода обработки одной детали; сокращение поломок метчиков; возможность нарезать резьбу строго под требуемым углом; параллельность резьбовых отверстий к рабочей плоскости; эффективная пантографная система параллелограммной руки при перемещении обеспечивает сохранение нужного положения оси привода; высокое качество нарезки большинства размеров и типов резьбы при использовании одной модели манипулятора с быстросменными адаптерами; универсальность манипулятора: с его помощью можно также выполнить и зенкование, и сверление отверстий.
Пневматический резьбонарезной манипулятор. Подходят для нарезки резьбы М2-М27 мм. Такие манипуляторы пользуются большой популярностью, т.к. с нарезают основные резьбы. Небольшие габариты и вес позволяют легко разместить инструмент даже на небольшом по площади рабочем месте. Манипуляторы легко подключить в цеху, оборудованном системой сжатого воздуха.
Резьбонарезной манипулятор электрический. Подходят для цехов, где нет сжатого воздуха и присутствует необходимость нарезки резьбы большого диаметра, вплоть до М60. Также к достоинствам, можно отнести полностью программируемые параметры нарезания резьбы, включая скорость прямого и обратного вращения, шаг резьбы и глубину, что сравнимо по качеству и функционалу с нарезкой резьбы ЧПУ станками.
Гидравлический резьбонарезной станок манипулятор. Их мощность выше, чем у манипуляторов с пневмоприводом. Диаметр резьбы – 3-60 мм.
Резьбонарезные манипуляторы. Достоинства применения:
Возможность существенно сократить затраты на эксплуатацию технологического оборудования, т.к. «медленные» операции по нарезке резьб больших диаметров, со стационарных станков с высокой стоимостью станко-часа, переходят на более "быстрые" и производительные резьбонарезные манипуляторы; уменьшение продолжительности периода обработки одной детали; сокращение поломок метчиков; возможность нарезать резьбу строго под требуемым углом; параллельность резьбовых отверстий к рабочей плоскости; эффективная пантографная система параллелограммной руки при перемещении обеспечивает сохранение нужного положения оси привода; высокое качество нарезки большинства размеров и типов резьбы при использовании одной модели манипулятора с быстросменными адаптерами; универсальность манипулятора: с его помощью можно также выполнить и зенкование, и сверление отверстий.
Характеристики
Диапазон нарезаемой резьбы
|
М4-М32 |
Размеры рабочей зоны, мм
|
200/ 1600 |
Потребляемая мощность, кВт
|
3 |
Масса, кг
|
300 |
