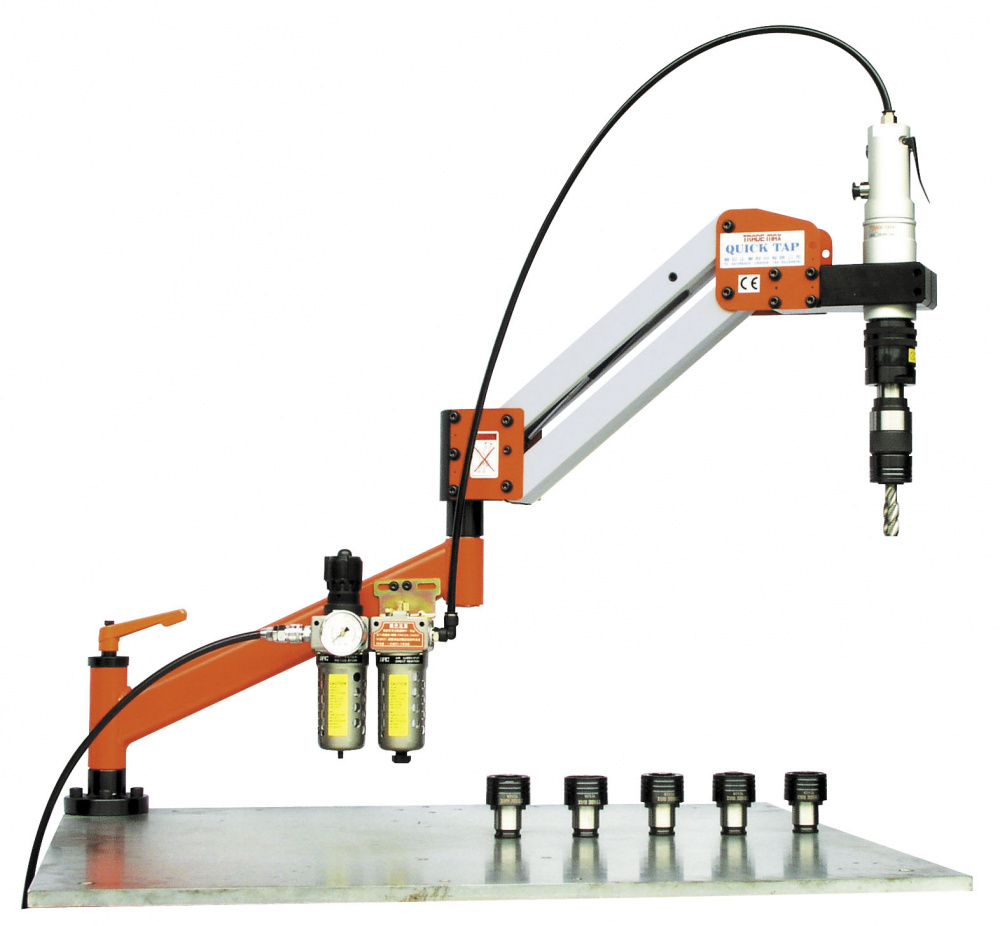

Пневматический резьбонарезной манипулятор Trade Max AQ-20-1000
Описание
Пневматический резьбонарезной манипулятор TRADE MAX AQ-20-1000 производства Тайвань с радиусом рабочей зоны до 1000 мм, предназначен для нарезания резьбы от М3 до М20. Характеризуется отличной производительностью и высокой точностью. Ручной режим позволяет оператору контролировать ход, подачу при прямом и обратном вращении. Снабжены быстросъемными резьбонарезными патронами c предохранительными муфтами, которые в случае блокировки метчика начинают прокручиваться без передачи крутящего момента, исключая при этом порчу резьбы и поломку дорогостоящего метчика.
Преимущества:
- Точная и эффективная нарезка резьбы М3-М20;
- Возможность применения метчиков по DIN и ISO
- Неприхотлив и прост в обращении, не требует высокой квалификации оператора;
- Простота конструкции и отличное качество гарантирует высокий эксплуатационный ресурс;
- Наличие блока подготовки воздуха обеспечивает поступление чистого и промасленного воздуха лишенного конденсата.
Характеристики
Диапазон нарезаемой резьбы
|
М3-М20 |
Размеры рабочей зоны, мм
|
1000 |
Диапазон скоростей шпинделя, об/мин
|
150/ 400 |
Масса, кг
|
25 |
- Резьбонарезной привод с частотой вращения 150/400 об/мин;
- TCS2B. DIN352-М10 Б/с патрон для метчика Ø 7х5,5;
- TCS2B. DIN352-М12 Б/с патрон для метчика Ø 9х7;
- TCS2B. DIN352-М14 Б/с патрон для метчика Ø 11х9;
- TCS2B. DIN352-М16 Б/с патрон для метчика Ø 12х9;
- TCS2B. DIN352-М18 Б/с патрон для метчика Ø 14х11;
- TCS2B. DIN352-М20 Б/с патрон для метчика Ø 16х12;
- пантограф AQ c рабочей зоной 1000 мм;
- блок подготовки воздуха;
- комплект рильсановых шлангов 8х10 мм для подключения.
