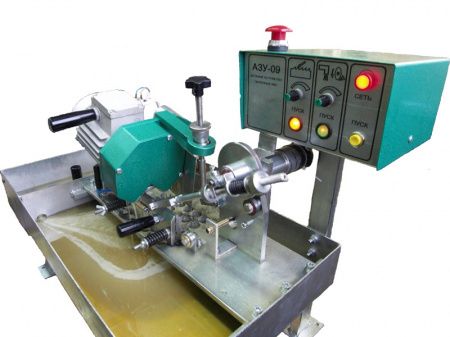

Станок для заточки ленточных пил Завод АЗУ-09
Описание
Заточной станок для ленточных пил АЗУ-09 применяется на пилорамах, а также на предприятиях и в цехах, выпускающих корпусную мебель и столярную продукцию, для высококачественного затачивания посредством круга зубцов ленточнопильного полотна Wood-Mizer 10/30, длиной до 6000 мм и шириной от 32 до 60 мм.
Особенности заточного станка для ленточных пил модели АЗУ-09:
- в качестве обрабатывающего инструмента санок использует эльборовый шлифовальный круг размером 127х12,7х22 мм, вращающийся со скоростью 2750 оборотов в минуту благодаря электрическому двигателю мощностью 0,5 кВт,
- в процессе обработки шлифовальный круг полностью повторяет профиль зубца пильного полотна, гарантируя сохранение первоначального профиля пилы,
- технологический процесс осуществляется автоматически, что упрощает работу оператора и сокращает время работы оборудования, способствуя повышению производительности оборудования,
- регулировка оборудования производится вручную, позволяя точно настроить обрабатывающий инструмент в точном соответствии с конфигурацией зубца ленточнопильного полотна (с изношенной стороны возможна настройка оборудования на снятие материала глубиной до 0,01 мм),
- высокопрочное основание характеризуется жесткостью и устойчивостью к вибрации, что гарантирует стабильность настройки оборудования и, следовательно, идеальную точность затачивания зубцов,
- для охлаждения обрабатывающего инструмента станок укомплектован системой подачи маслянистой жидкости в зону обработки, повышающей ресурс оборудования, предотвращающей его перегрев и не допускающей загрязнение мобильных узлов станка побочными продуктами процесса обточки металла (абразивной пыли),
- станок в базовой комплектации поставки способен обрабатывать ленточнопильные полотна с шагом 22 мм, выпущенные компанией «Wood-Mizer»,
- перемещение обрабатывающего инструмента производится посредством роликов опоры и прецизионных износостойких подшипников,
- ванная станка произведена из оцинкованной стали, которая гарантирует длительный срок ее эксплуатации в различных внешних условиях работы и при различных нагрузках,
- побочные продукты процесса заточки (стружка метали и абразивная пыль) скапливаются в специальной области ванны, благодаря чему не допускается загрязнение рабочей зоны станка,
- станок может поставляться с заточными кругами различных размеров и конфигураций (по желанию Заказчика), что дает возможность производить заточку зубцов различное профиля и шага ленточнопильных полотен «Uddeholm», «Hakansson», «Pilana».
Характеристики
Частота вращения, об/мин
|
2730 |
Ширина затач. пил, мм
|
32-60 |
Длина затач. пил, мм
|
6000 |
Толщина затач. пил, мм
|
0,9-1,2 |
Мощность двигателя, кВт
|
0.25 |
Потребляемая мощность, кВт
|
0,5 |
Габаритные размеры, мм
|
850x610x560 |
Масса, кг
|
55 |
