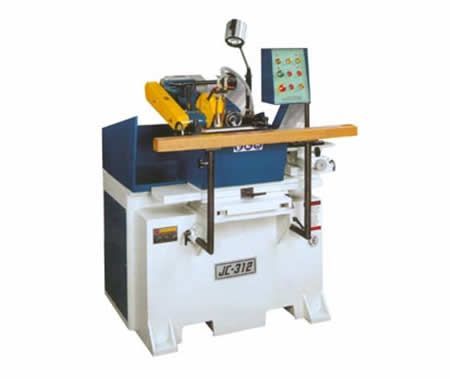

Станок для заточки ножей Jeffer JC-312
Станок предназначен для профилирования и заточки профильных ножей (бланкет) по задней грани.
Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, где применяются – насадные фрезы, строгальные головки.
Также станок рекомендуется для сервисных центров по заточке режущего инструмент.
СХЕМА ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
МАССИВНАЯ СТАНИНА Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. Виброустойчивость станка достигается за счет его жесткости и массы (800 кг). |
|
ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ ИЗГОТОВЛЕНЫ ИЗ ВЫСОКОПРОЧНЫХ ИЗНОСОСТОЙКИХ СТАЛЕЙ Обеспечивают плавность хода рабочего стола и, следовательно, высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м. |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА ОСУЩЕСТВЛЯЕТСЯ ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Это позволяет с высокой точностью настраивать нулевую точку затачиваемого ножа. |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ ЗАТОЧНОГО УЗЛА ОСУЩЕСТВЛЯЕТСЯ ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Это позволяет с высокой точностью настраивать съем с изношенной грани, и как следствие увеличивается ресурс затачиваемого инструмента. Мин. величина съема материала с изношенной грани инструмента равна 0,02 мм. |
|
НАСТРОЙКА УГЛА ЗАТОЧКИ ОСУЩЕСТВЛЯЕТСЯ ПРИ ПОМОЩИ МАХОВИКА ЗА СЧЕТ ПЕРЕДАЧИ ВИНТ-ГАЙКА Это гарантирует точность настройки станка перед заточкой. Настройка угла заточки осуществляется по градуированной шкале. |
|
ПРИМЕНЯЕМЫЕ ЗАТОЧНЫЕ КРУГИ ЗАЖИМАЮТСЯ ВО ФЛАНЦЕ Благодаря данной системе крепления заточного круга не требуется постоянная его правка, что увеличивает производительность станка и обеспечивает максимальное качество заточки. |
|
СТАНОК ОСНАЩЕН ВЫСОКОТОЧНЫМ УСТРОЙСТВОМ (С АЛМАЗНЫМ ШТИФТОМ) ДЛЯ ПРАВКИ ШЛИФОВАЛЬНОГО КРУГА Настройка положения осуществляется по градуированным шкалам в 2-х плоскостях. Также настраивается угол положения правящего устройства. |
|
ПУЛЬТ УПРАВЛЕНИЯ ОСНАЩЕН ИМЕЕТ КНОПКУ АВАРИЙНОЙ ОСТАНОВКИ, ПОЗВОЛЯЮЩУЮ В ЭКСТРЕННОМ РЕЖИМЕ ВЫКЛЮЧИТЬ СТАНОК |
|
СТАНОК ОСНАЩЕН СИСТЕМОЙ ПОДАЧИ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ Подача СОЖ осуществляется с 2-х сторон, благодаря чему заточной круг и затачиваемый инструмент постоянно находятся в зоне охлаждения. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
Частота вращения, об/мин
|
1720 - 2940 |
Макс. длина заготовки, мм
|
300 |
Макс. Ø заготовки, мм
|
300 |
Типоразмер заточного круга, мм
|
255х32х6 |
Мощность двигателя, кВт
|
1.5 |
Потребляемая мощность, кВт
|
1,5 |
Габаритные размеры, мм
|
1050х1220х1380 |
Масса, кг
|
940 |
