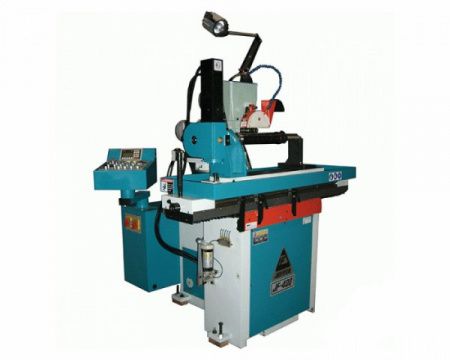

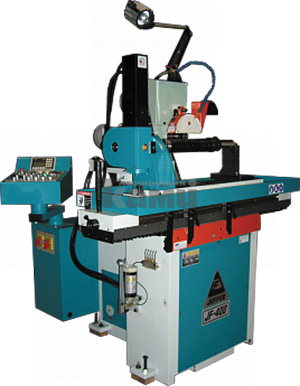

Универсальный заточный станок Jeffer JF-400
Станок предназначен для заточки многозубого режущего инструмента применяемого в деревообработке и металлообработке – насадные фрезы, строгальные головки, концевой инструмент (фрезы и сверла).
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Станок рекомендуется для лесопильных производств, домостроительных, мебельных и столярных комбинатов, где применяются:
- насадные прямые и профильные фрезы;
- насадные фрезы для сращивания (микрошип);
- строгальные ножевые головки;
- концевые прямые и профильные фрезы;
- концевые спиральные фрезы;
- сверла, зенковки и т. п.
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.
СХЕМЫ ОБРАБОТКИ:
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ:
Надежная массивная станина обеспечивает необходимую жесткость, виброустойчивость и надежность станка, что гарантирует высокую точность заточки инструмента. Благодаря высокой массе станка не требуется фундамент для его установки. |
|
Линейные призматические направляющие изготовлены из высокопрочных износостойких сталей. Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м). |
|
Автоматическое перемещение каретки (рабочего стола) осуществляется за счет гидравлического привода:
Ход стола регулируется при помощи электромагнитных датчиков:
|
|

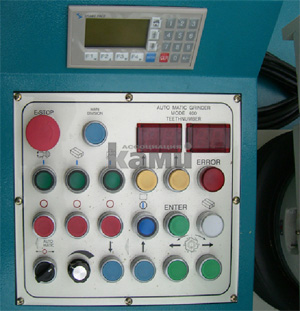

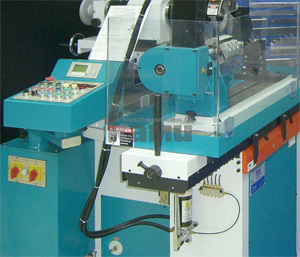

Все рабочие функции осуществляются при помощи панели управления. Процесс заточки управляет при помощи микропроцессора. С панели управления задается все параметры заточки:
Отсчет циклов отображается на цифровом табло – автоматическая остановка работы станка. |
|

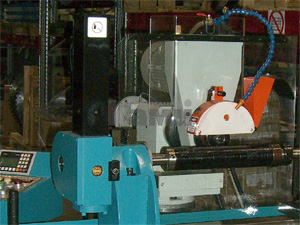

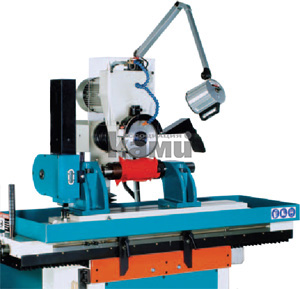

Приспособление для заточки насадных фрез и строгальных ножевых головок позволяет с высокой точностью устанавливать и затачивать фрезы и строгальные головки. Точность заточки обеспечивается за счет регулируемого заднего поддерживающего центра (задней бабки). Максимальная длина заточки 300 мм (стандарт) / 350 мм (опция). |
|

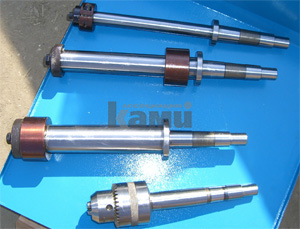

В комплекте со станком поставляются оправки: D = 25,4 мм – 1 шт., D =4 0 мм – 1 шт., D = 50 мм – 1 шт. Трехкулачковый / цанговый патрон – 1 шт. Каждая оправка имеет конический хвостовик – за счет этого обеспечивается точность заточки и быстрая замена оправки при переходе с одного диаметра на другой (например, с 40 на 50 мм). |
|

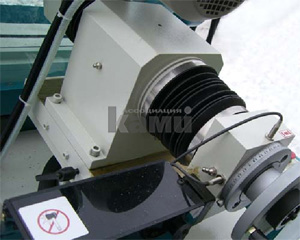

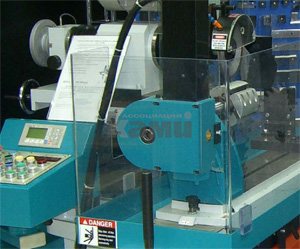

Делительная головка оснащена сервоприводом, обеспечивающим поворот делительной головки на заданный угол и высокоточными насеченными лимбами. За счет сервопривода достигается максимальная точность при повороте инструмента (фрезы) на зуб. |
|
Поперечное перемещение заточного узла осуществляется за счет сервопривода – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм. |
|
Смазка направляющих осуществляется по пластиковым трубкам расположенным на одном блоке в наиболее доступном от оператора-заточника месте. Во время смазки не требуется остановка станка (рабочего стола). |
|
Станок оснащен системой подачи охлаждающей жидкости. Система подачи СОЖ позволяет увеличивать съем металла с изношенной грани инструмента, уменьшая, тем самым время его заточки и предотвращает попадание абразивной пыли в дыхательные органы оператора-заточника. |
|

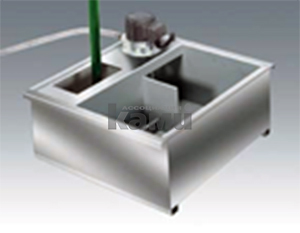

Бак для СОЖ выполнен из нержавеющей стали, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость. Емкость бака около 40 литров. |
|

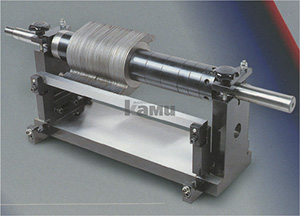

Специальное приспособление с задним поддерживающим центром позволяет затачивать наборные фрезы для сращивания длиной до 300 мм. Применяемая делительная головка также оснащена высокоточными насеченными лимбами и имеет 2 типа настройки на угол заточки – дискретную (с фиксированным шагом 15 градусов) и бесступенчатую (по шкале на определенный угол). |
|
Приспособление для заточки ножей представляет собой плиту с зажимными струбцинами. Приспособление позволяет затачивать ножи с прямолинейной кромкой длиной ножей до 230 мм. Приспособление зажимается на валу стандартной делительной головки, благодаря чему установка угла заточки осуществляется по градуированной шкале, что обеспечивает точность заточки. |
|

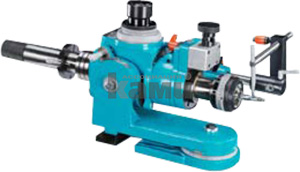

Приспособление Type-A для ручной заточки концевых спиральных фрез (из твердого сплава или быстрорежущей стали) представляет собой делительную головку с зажимным цанговым патроном. Приспособление позволяет затачивать концевые фрезы, как по впадине, так и по диаметру. Приспособление устанавливается на заточной стол станка при помощи подставки и зажимается в Т-образных пазах. Контроль угла заточки, съема, и высоты зубьев фрезы осуществляется по градуированной шкале. |
Частота вращения, об/мин
|
3000 |
Макс. длина заготовки, мм
|
350 |
Типоразмер заточного круга, мм
|
175х20 |
Мощность двигателя, кВт
|
1.5 |
Потребляемая мощность, кВт
|
1,5 |
Габаритные размеры, мм
|
1400х1120х1730 |
Масса, кг
|
650 |
