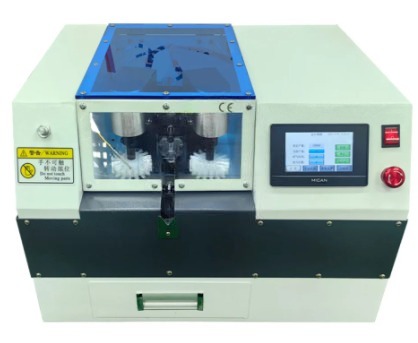

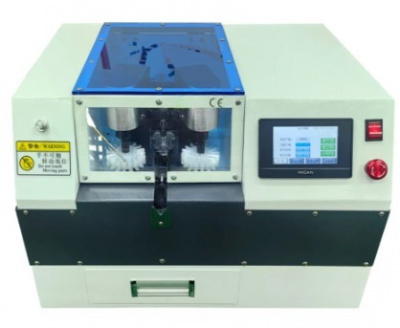

Станок для расплетения и резки экрана кабеля 322F
Новинки
530 000 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Станок для чистки, резки и гибки экранированных кабелей
Обработка экранирующих слоев для силовых кабелей нового поколения — это высокоспециализированный и критически важный процесс, используемый в основном в высоковольтных жгутах проводов (соединениях между батареями, двигателями и электронными системами управления) в транспортных средствах нового поколения, а также в зарядных станциях и системах хранения энергии.
Экранирующая сетка обычно представляет собой сетчатый материал, сплетенный из металлических проволок (таких как луженая медная проволока или проволока из нержавеющей стали). Ее преимущества включают хорошую гибкость и устойчивость к изгибу, что делает ее подходящей для сценариев, требующих частого перемещения (например, кабели, соединяющие двигатели и батареи). Ее основная функция — подавление электромагнитных помех (ЭМП), гарантируя, что внутреннее и внешнее электронное оборудование (например, автомобильные радары, аудиосистемы и системы управления) не будет подвержено воздействию электромагнитных полей, генерируемых высоковольтными силовыми кабелями с высоким током, тем самым предотвращая сбои в работе.
Складывание (или расчесывание) экранирующего слоя — наиболее трудоемкий этап, подготавливающий к установке корпуса разъема (обычно металлического экранирующего кожуха).

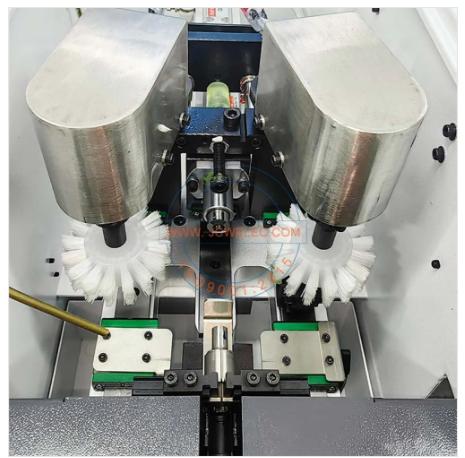

Щетка: Тканая экранирующая сетка измельчается с помощью металлической щетки, состоящей из очень тонких пучков нейлоновой или металлической проволоки.
Разрез: Длинные полосы экранирующей сетки точно разрезаются и разделяются на заданную длину.
Сгибание: Одновременно или после разрыва оставшийся тканый слой сгибается в нужную форму.
Обработка экранирующих слоев для силовых кабелей нового поколения — это высокоспециализированный и критически важный процесс, используемый в основном в высоковольтных жгутах проводов (соединениях между батареями, двигателями и электронными системами управления) в транспортных средствах нового поколения, а также в зарядных станциях и системах хранения энергии.
Экранирующая сетка обычно представляет собой сетчатый материал, сплетенный из металлических проволок (таких как луженая медная проволока или проволока из нержавеющей стали). Ее преимущества включают хорошую гибкость и устойчивость к изгибу, что делает ее подходящей для сценариев, требующих частого перемещения (например, кабели, соединяющие двигатели и батареи). Ее основная функция — подавление электромагнитных помех (ЭМП), гарантируя, что внутреннее и внешнее электронное оборудование (например, автомобильные радары, аудиосистемы и системы управления) не будет подвержено воздействию электромагнитных полей, генерируемых высоковольтными силовыми кабелями с высоким током, тем самым предотвращая сбои в работе.
Складывание (или расчесывание) экранирующего слоя — наиболее трудоемкий этап, подготавливающий к установке корпуса разъема (обычно металлического экранирующего кожуха).
Щетка: Тканая экранирующая сетка измельчается с помощью металлической щетки, состоящей из очень тонких пучков нейлоновой или металлической проволоки.
Разрез: Длинные полосы экранирующей сетки точно разрезаются и разделяются на заданную длину.
Сгибание: Одновременно или после разрыва оставшийся тканый слой сгибается в нужную форму.
Характеристики
|
Макс. диаметр провода, мм
|
2 - 9 |
|
Диапазон длины экранирования, мм
|
5 - 50 |
|
Длина реза, мм
|
2 - 50 |
|
Раб. давление, МПа
|
0.4 - 0.6 |
|
Потребляемая мощность, кВт
|
0.180 |
|
Габаритные размеры, мм
|
570 x 550 x 400 |
|
Масса, кг
|
56 |
