Станок для сверления MI-кабеля XB-90

Прецизионный сверлильный станок для кабелей XB-90

Станок XB-90 для прецизионной обработки кабелей с минеральной изоляцией (MI-кабелей) задает отраслевой стандарт подготовки таких изделий. Это специализированное оборудование, разработанное для производителей датчиков температуры, промышленных термопар и высокоэффективных систем нагрева, обеспечивает безупречную, исключающую загрязнения подготовку кабеля к критически важному этапу сварки измерительного спая. Благодаря автоматизации и совершенствованию процесса удаления изоляции XB-90 повышает качество готовой продукции, сокращает длительность производственного цикла и минимизирует уровень брака.

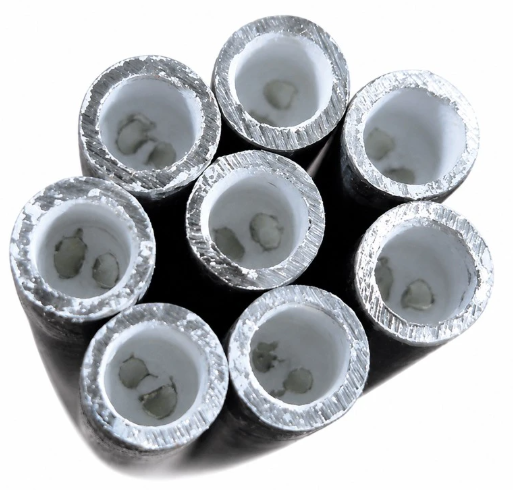

XB-90 — это высокоточный электромеханический инструмент, специально разработанный для контролируемого и точного удаления изоляции из оксида магния (MgO) и зачистки участка внутреннего проводника (длиной в несколько миллиметров) на конце кабеля с минеральной изоляцией (MI). Его основная и наиболее важная задача — обеспечить создание безупречного и однородного сварного соединения. В отличие от традиционных методов ручной или полуавтоматической зачистки, XB-90 гарантирует оголение внутренних проводников на точно заданную глубину без скручивания, изгибов, образования микротрещин или механических повреждений. Сохранение целостности конструкции критически важно для обеспечения точности измерений, долговременной стабильности и длительного срока службы промышленных термопар и термопреобразователей сопротивления (RTD), работающих в условиях экстремальных тепловых нагрузок.

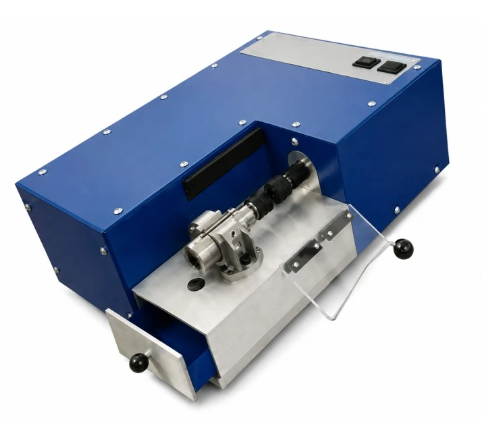

Инструмент XB-90 смонтирован на массивной алюминиевой плите-основании толщиной 1/2 дюйма (12,7 мм), обеспечивающей исключительную жесткость конструкции, и оснащен мощным двигателем постоянного тока (250 Вт) с тиристорным управлением. Этот привод способен развивать скорость до 3000 об/мин, создавая крутящий момент, необходимый для высверливания плотно спрессованной изоляции.

В основе механической системы лежит удлиненный цанговый патрон стандарта ER16, выверенный с микрометрической точностью благодаря использованию двух высоконагруженных опорных подшипниковых узлов и системы линейных подшипников с низким коэффициентом трения. Такая передовая механическая конфигурация полностью исключает радиальное смещение или паразитные вибрации при продольной подаче кабеля. Результатом является идеально концентричный срез, позволяющий даже операторам с минимальным опытом получать стабильные результаты лабораторного качества в условиях интенсивного промышленного производства.

Ключевые особенности для обеспечения эффективности работы

• Оптимизированное двухскоростное управление: Предусмотрен интуитивно понятный переключатель скорости (высокая/низкая), позволяющий оператору адаптировать частоту вращения двигателя под различные диаметры кабеля и степень уплотнения изоляции. Высокая скорость оптимальна для кабелей малого сечения, тогда как низкая скорость обеспечивает необходимый крутящий момент для кабелей большего диаметра.

• Заводская юстировка: Система линейных подшипников и опорных узлов проходит заводскую калибровку с использованием прецизионных шлифованных валов диаметром 300 мм. Такая настройка гарантирует идеальную соосность и исключает необходимость сложной регулировки пользователем.

• Безопасность и хороший обзор: Станок оснащен прозрачным защитным кожухом из ударопрочного акрила, который защищает оператора от разлетающейся металлической стружки и частиц изоляции (MgO) в процессе сверления, не ограничивая при этом обзор рабочей зоны.

• Гибкие режимы запуска: Предусмотрена возможность выбора между непрерывным ручным режимом работы (режим «Run») для серийного производства и использованием опциональной ножной педали, которая освобождает руки оператора, повышая эргономичность и удобство управления процессом.

Пошаговое описание процесса работы

Интуитивно понятная конструкция станка XB-90 позволяет быстро освоить работу с ним. Стандартный рабочий процесс выглядит следующим образом:

1. Точная регулировка глубины: С помощью входящего в комплект Г-образного шестигранного ключа с Т-образной рукояткой ослабляется и регулируется положение заднего ограничителя глубины. Многие производители рекомендуют устанавливать глубину сверления, равную одному диаметру кабеля; этого легко добиться, используя отрезок кабеля в качестве эталона.

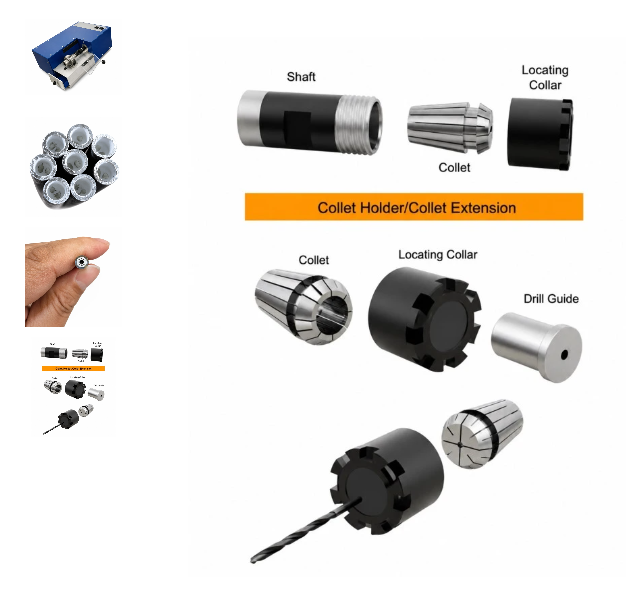

2. Выбор и установка оснастки: В зависимости от наружного диаметра кабеля (в стандартный комплект входят цанги для диаметров от 1,0 до 6,0 мм) подбираются соответствующие цанга и сверло. Установка в цанговый патрон ER16 выполняется быстро и надежно.

3. Позиционирование кабеля с изоляцией из оксида магния (MI-кабеля): Предварительно нарезанный и выпрямленный кабель вставляется в соответствующую направляющую, установленную на подвижном валу цангового патрона.

4. Выполнение сверления: При закрытом защитном кожухе и работающем на выбранной скорости двигателе оператор плавно подает подвижный держатель в сторону неподвижного сверла. Станок выполняет чистую обработку до тех пор, пока движение не будет остановлено ограничителем глубины. 5. Очистка и профилактическое обслуживание: после извлечения обработанного кабеля настоятельно рекомендуется сразу же удалить остатки порошка оксида магния с помощью прилагаемой щетки. Эта простая мера обеспечивает длительный срок службы прецизионных механических компонентов и их безотказную работу.

Диапазон диаметров кабеля От 1,0 мм до 6,0 мм (со стандартным комплектом цанг в комплекте)
Типичный радиальный зазор От 0,10 до 0,15 мм (0,08 мм для кабелей диаметром 1,0 мм)
