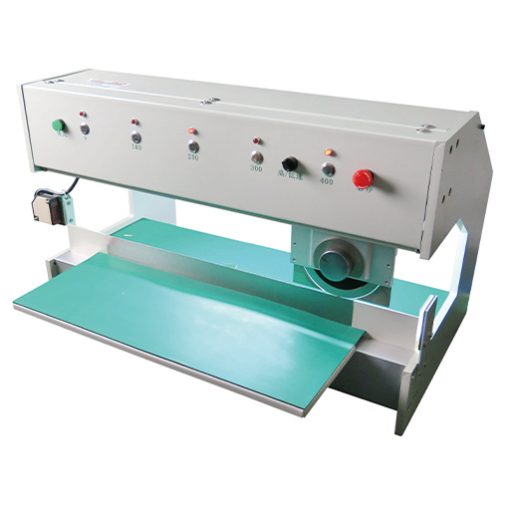

Станок для резки печатных плат MRD-905

Станок MRD-905 для разделения печатных плат с V-образной канавкой (с подвижным ножом)

Импортный режущий инструмент: резка осуществляется верхним дисковым ножом с минимальным механическим напряжением, что предотвращает появление трещин в местах пайки; срез получается ровным и без заусенцев.
Регулируемая скорость: предусмотрены режимы высокой и низкой скорости резки (низкая — 300 мм/с, высокая — 500 мм/с).
Высокий уровень безопасности: используется инфракрасный световой барьер Omron; при попадании рук или посторонних предметов в рабочую зону ножа процесс немедленно останавливается, обеспечивая безопасность персонала и оборудования.

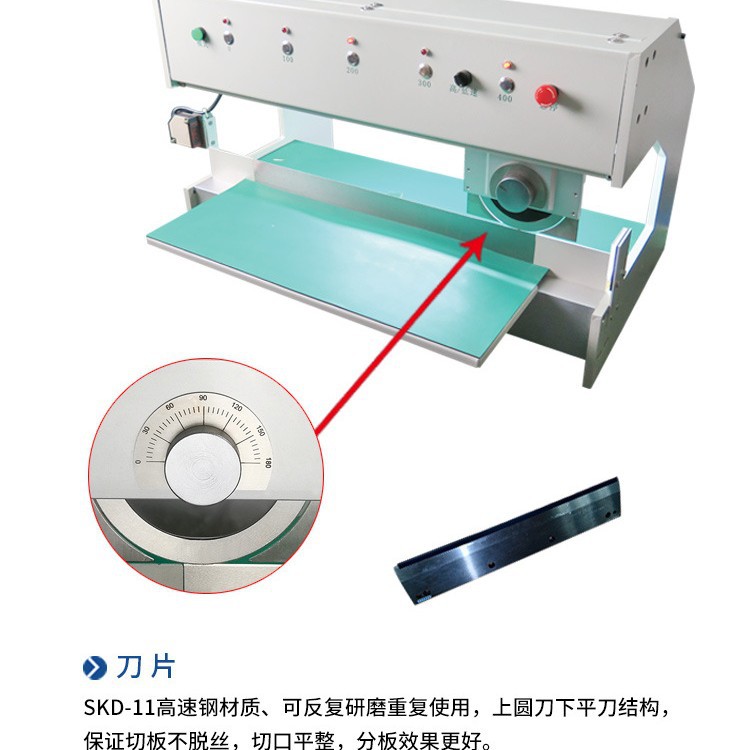

Регулируемый зазор: для настройки зазора между верхним дисковым и нижним прямым ножами используется эксцентриковый вал, что позволяет работать с платами различной толщины и добиваться оптимальных результатов.

Разделение печатных плат или различных подложек после пайки часто приводит к повреждению схем или электронных компонентов. Использование данного оборудования позволяет минимизировать риск повреждения паяных соединений, поверхностей плат и проводников, возникающий из-за неконтролируемого механического воздействия, а также повысить эффективность и качество работы.
Для резки подложек с V-образной канавкой применяется метод линейного прижимного резания, что позволяет снизить механические напряжения и предотвратить повреждение или разрушение паяных соединений.
В станке реализован метод резки с использованием верхнего дискового ножа и нижнего плоского ножа (движущегося по направляющим): плата укладывается на нижний нож, и после нажатия ножной педали верхний дисковый нож перемещается в заданную точку, разделяя плату без повреждения проводников. Линия среза получается ровной и чистой, без заусенцев.
Для обеспечения безопасности оператора используется инфракрасный световой барьер Omron, который мгновенно останавливает работу станка при попадании рук или посторонних предметов в зону движения ножа.
