Станок для резки печатных плат YS-805C

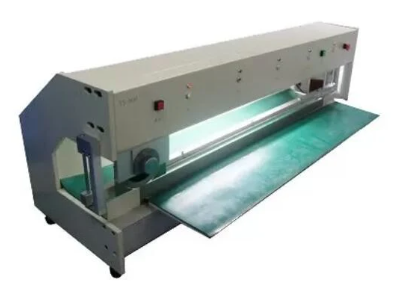

YS-805C — станок для разделения печатных плат (V-CUT) длиной 900 мм с подвижным ножом.

YS-805C — это станок для разделения печатных плат с V-образной канавкой (скрайбированием), обеспечивающий быструю и экономичную резку как малых, так и крупных плат. Для оптимизации рабочего процесса предусмотрена возможность программирования длины реза.

Плата укладывается на линейное лезвие так, чтобы V-образная канавка располагалась точно над ним; при нажатии на ножную педаль каретка с дисковым ножом перемещается вдоль платы, разделяя её на отдельные модули.

Область применения:
Печатные платы (стандартные, алюминиевые, из стеклотекстолита) с V-образной канавкой.
Допустимая толщина платы: от 0,2 до 3,2 мм.
Допустимая толщина перемычки (остаточная толщина в месте V-образной канавки): от 0,2 до 2,0 мм.

1. Программное управление на базе микроконтроллера обеспечивает высокую точность позиционирования и стабильность работы.

2. Скорость перемещения ножа регулируется (500 мм/с или 300 мм/с); также возможно увеличение скорости путем изменения настроек программы.

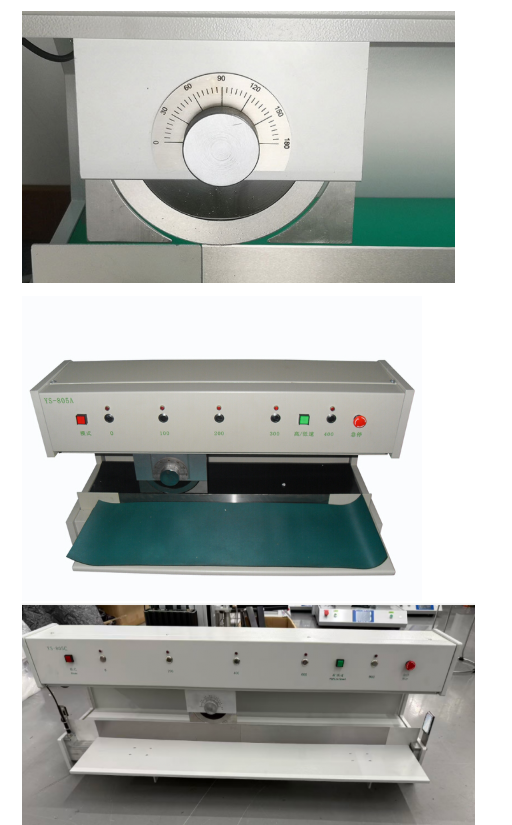

3. Предусмотрена возможность точной регулировки положения дискового ножа (в диапазоне 0–2 мм) для работы с печатными платами разной толщины и V-образной канавкой (V-CUT) различной глубины. Высота рабочего стола регулируется в диапазоне 0–50 мм.

4. Регулируется вылет упора (0–150 мм). Максимальная длина резки составляет 1300 мм. Допустимая толщина платы — 0,2–3,2 мм, глубина V-образной канавки — 0,2–2,0 мм.

5. Траектория движения ножа, а также точки начала и окончания резки настраиваются в зависимости от длины печатной платы.

6. Верхний и нижний ножи изготовлены из импортной быстрорежущей стали; они отличаются длительным сроком службы и допускают многократную заточку (7–10 раз).

Долговечные ножи с возможностью заточки.
