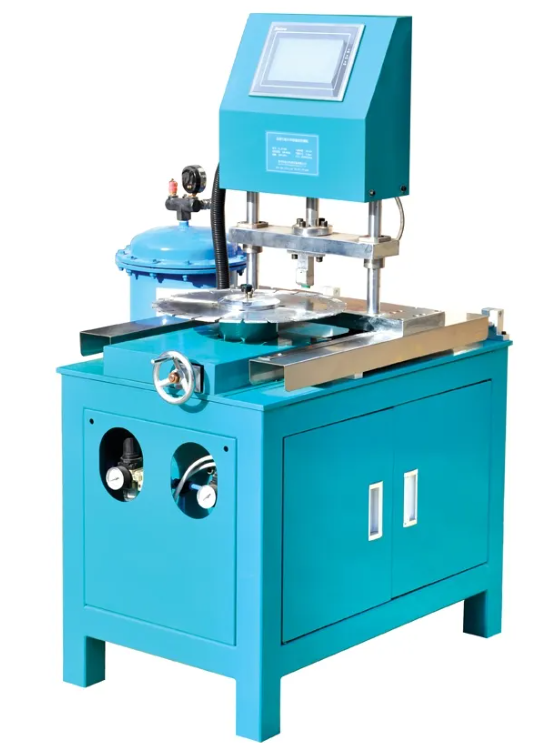

Станок для проверки прочности сварного шва FL-JC-600
Новинки
400 000 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Машина для испытания прочности сварки алмазных дисков
Порядок работы
1. Установить пильный диск в зажимное устройство для последующей проверки на делительном диске;
2. Отрегулировать горизонтальное положение так, чтобы верхний зажим, нижняя опорная колодка и зубья пильного диска находились в оптимальном взаимном расположении (наилучшим считается расстояние 2 мм от основания зуба до передней прижимной накладки);
3. Ввести в систему ЧПУ параметры, соответствующие диаметру и шагу зубьев пильного диска, а также настроить испытательное давление;
4. Запустить оборудование: делительный диск поворачивается, подводя зуб пилы в рабочую зону; шток цилиндра выдвигается, опуская прижимную головку с нижней накладкой на зуб пилы и прикладывая заданный крутящий момент. Если зуб не отрывается под воздействием этого момента, сварка считается качественной; в противном случае деталь бракуется и отправляется на доработку;
5. Повторять цикл (описанный в п. 4) для каждого зуба пильного диска до завершения проверки; после остановки оборудования в режиме ожидания ослабить зажим, снять проверенный диск и рассортировать изделия на годные и бракованные;
6. Повторить описанные выше действия для выполнения испытаний всей партии пильных дисков.
Порядок работы
1. Установить пильный диск в зажимное устройство для последующей проверки на делительном диске;
2. Отрегулировать горизонтальное положение так, чтобы верхний зажим, нижняя опорная колодка и зубья пильного диска находились в оптимальном взаимном расположении (наилучшим считается расстояние 2 мм от основания зуба до передней прижимной накладки);
3. Ввести в систему ЧПУ параметры, соответствующие диаметру и шагу зубьев пильного диска, а также настроить испытательное давление;
4. Запустить оборудование: делительный диск поворачивается, подводя зуб пилы в рабочую зону; шток цилиндра выдвигается, опуская прижимную головку с нижней накладкой на зуб пилы и прикладывая заданный крутящий момент. Если зуб не отрывается под воздействием этого момента, сварка считается качественной; в противном случае деталь бракуется и отправляется на доработку;
5. Повторять цикл (описанный в п. 4) для каждого зуба пильного диска до завершения проверки; после остановки оборудования в режиме ожидания ослабить зажим, снять проверенный диск и рассортировать изделия на годные и бракованные;
6. Повторить описанные выше действия для выполнения испытаний всей партии пильных дисков.
Характеристики
|
Диаметр пильного диска, мм
|
200-600 |
|
Раб. давление, МПа
|
0,8 |
|
Потребляемая мощность, кВт
|
1 |
|
Габаритные размеры, мм
|
900*500*1300 |
|
Масса, кг
|
170 |
