Опрессовочный станок DSG-250C
Станок для обжима РВД DSG250C – промышленный гидравлический пресс для опрессовки рукавов высокого давления с фитингами в соответствии с действующими стандартами. Конструктивное исполнение станка ориентировано на эксплуатацию в условиях высокой сменной загрузки. Машина широко применяется в сервисных службах, на сборочных участках машиностроительных и ремонтных предприятий, в мобильных мастерских при техническом обслуживании гидросистем.
Принцип работы опрессовочной машины для РВД DSG250C основан на радиальном равномерном обжатии металлической втулки вокруг фитинга и шланга. Сначала оператор очищает и маркирует рукав, заводит фитинг внутрь, надевает втулку. Затем с помощью микрометра задает значения согласно требуемому диаметру обжима и устанавливает сборку в опрессовочную голову. Цикл активируется нажатием педали. При этом насос создает контролируемое давление. В результате сегментные кулачки плавно смыкаются, деформируют втулку и тем самым обеспечивают надежную фиксацию. Как только достигается заданный диаметр, система автоматически завершает цикл, сегменты расходятся и освобождают рукав.

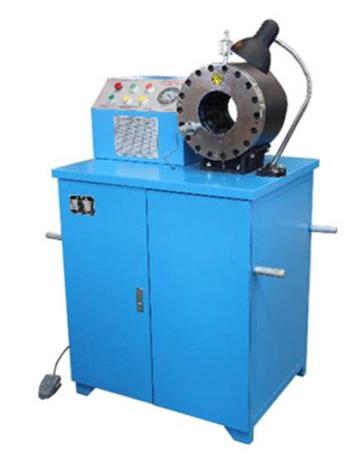

Станок для опрессовки РВД DSG250C отличается компактной, прочной конструкцией в виде устойчивой тумбы. На ее поверхности расположены рабочая голова (гидроцилиндр с кулачками), панель управления и лампа для локального освещения. Основные элементы гидросистемы скрыты в объеме тумбы, что предупреждает их загрязнение и повышает удобство для оператора.
|
Макс. Ø опрессовки, мм
|
6 – 51 |
|
Раб. давление, МПа
|
31,5 |
|
Потребляемая мощность, кВт
|
4 |
|
Габаритные размеры, мм
|
850 х 450 х 1300 |
|
Масса, кг
|
350 |
