Сверлильно-фрезерный станок Proma FP-48SPN
- Описание
- Характеристики
- Комплект поставки
- Видео
- Документы
-

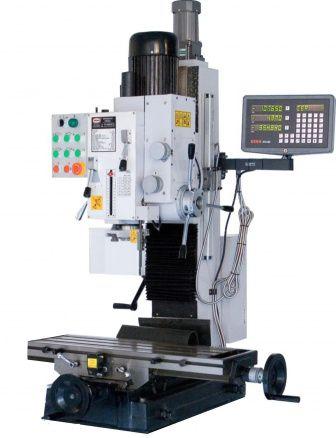

Вертикально-фрезерный станок FР-48SPN - фрезерный станок, который используется для обработки деталей, выполненных из черных и цветных металлов, а также корпусов, в ремонтных мастерских, на мелком и крупном серийном производстве.
На станке FР-48SPN можно выполнять такие виды работ:
- обработку осевым режущим инструментом;
- сверление;
- нарезку резьбы - внутренней и внешней;
- фрезерование.
Вертикально-фрезерный станок FР-48SPN обеспечивает точную подачу сверла, регулировку скоростей. Комфортная работа обеспечивается цифровым управлением.
Особенности вертикально-фрезерного станка FP-48SPN
Сделать производство более эффективным станок FР-48SPN может благодаря:
- Удобному управлению шпинделем станка;
- Возможности выбирать оптимальную из шести возможных скоростей;
- Цифровым дисплеям, которые позволяют контролировать работу;
- Возможности выполнять фигурную проточку;
- Широкому опорному основанию, которое делает станок устойчивым;
- Чугунному столу и корпусным деталям, устойчивости к вибрации.
Основные узлы и детали оборудования
- 1. Электродвигатель главного привода.
- 2. Фрезерная головка с коробкой передач.
- 3. Пульт управления.
- 4. Ручка переключения диапазона скоростей шпинделя.
- 5. Ручка переключения скорости вращения шпинделя.
- 6. Шпиндель.
- 7. Ручка зажима подачи шпинделя.
- 8. Защитный экран.
- 9. Стол.
- 10. Маховик ручной поперечной подачи стола.
- 11. Маховик ручной продольной подачи.
- 12. Ручка перемещения фрезерной головки.
- 13. Ручка подачи шпинделя.
- 14. Маховичок микроподачи шпинделя.
- 15. Маховичок выбора скорости подачи шпинделя.
- 16. Стойка станка.
- 17. Основание.
Корпусные детали станка FP – 48 SP, стол 9 и основание 17 изготовлены из чугуна, что придаёт станку жёсткость и устойчивость к вибрациям. Главный привод фрезерного станка обеспечивается асинхронным двигателем 1, который соединён с коробкой передач. Фрезерная головка 2 с коробкой передач сконструирована так, что может наклоняться вправо и влево, на стойке фрезерного станка, для работы шпинделя под углом. Стойка фрезерного станка установлена на основании 17, составной частью которого является крестообразный подвижный стол. Продольная подача стола производится вручную с помощью моховика 11. Поперечная подача стола производится вручную с помощью моховика 10.
Дополнительная информация
Внимание! Перед первым включением станка на нём должны быть проведены пусконаладочные работы. Станок должен быть подключён к трёхфазной электрической сети с напряжением 380 В.
Ручками 2 и 3 переключения скорости вращения шпинделя выберите самые низкие обороты. Переключателем режимов работы станка выберите режим сверления. Кнопкой 3 (См. рис. ниже) включения вращения шпинделя по часовой стрелке в режиме сверления включите станок, в случае, если нет посторонних звуков, постепенно увеличивайте обороты шпинделя. Установив максимальные обороты шпинделя, оставьте работать станок без нагрузки в течение 15 минут.
Внимание! Не переключайте скорость вращения шпинделя до полной его остановки!
В случае возникновения каких-либо проблем свяжитесь с сервисной службой компании для получения консультаций или для заказа технического обслуживания вашего оборудования.
- 1. Тумблер переключения режимов работы станка (Сверление / нарезание резьбы).
- 2. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
- 3. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
- 4. Кнопка выключения вращения шпинделя в режиме сверления.
- 5. Кнопка включения вращения шпинделя против часовой стрелки в режиме сверления.
- 6. Кнопка включения вращения шпинделя по часовой стрелке в режиме сверления.
- 7. Кнопка выключения вращения шпинделя в режиме сверления.
- 8. Кнопка аварийного выключения станка.
- 9. Индикаторная лампа наличия напряжения на станке.
-
Макс. Ø сверления, мм 45 Размеры рабочего стола, мм 800х240 Частота вращения шпинделя, об/мин 80-1250 Ход по оси X, мм 585 Ход по оси Y, мм 205 Ширина Т-образных пазов, мм 16 Угол поворота оси шпинделя в прод. плоскости, ° ±90 Расст-е от оси шпинделя до раб. пов-ти стола, мм 425 Конус шпинделя по ГОСТ 30064-93 Мк4 Перемещение стола на одно деление лимба, мм 0.02 Напряжение питания, В 3x380 Потребляемая мощность, кВт 1.5 Масса, кг 310 -
Оправка для патрона MK 4 В18 1шт Патрон сверлильный 3-16 В18 1шт Ручка вертикального перемещения шпиндельной головки 1шт Штурвал подачи стола 3шт. Штурвал тонкой подачи шпинделя 1шт. Ручка для штурвала перемещения стола 3шт. Ручки для перемещения пиноли шпинделя 3шт. Ручка для штурвала тонкой подачи шпинделя 1шт. Штанга М12 для крепления инструмента 1шт. Соединительный кабель с разъёмом 1шт. Защитный экран 1шт. Инструмент: Ключ сверлильного патрона 1шт. Ключ торцевой шестигранный 6, 5мм 2 шт. Ключ рожковый 22 Х 24 1шт. Клин для снятия инструмента 1 шт. Отвёртка 1 шт. Инструкция по эксплуатации -
-
