Сверлильно-фрезерный станок Proma FP-45P

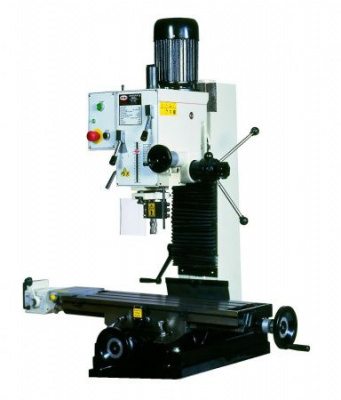

Вертикально-фрезерный станок FP-45P - фрезерный станок, который представляет собой широко распространенный тип фрезерных станков, который предназначен для обработки деталей или корпусов из различных материалов в условиях мелкосерийного производства, а также в ремонтных мастерских.
В станке FP-45P предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке FP-45P можно выполнять сверление, фрезерование и другие операции обработки осевым режущим инструментом.
Вертикально-фрезерный станок FP-45P широко используются в крупно- и мелкосерийном производстве.К основным элементам конструкции данного устройства относятся следующие составные части:
- Электрический двигатель, приводящий в движение основной привод оборудования;
- Фрезерная головка, обладающая коробкой передач с несколькими ступенями;
- Проводной пульт дистанционного управления;
- Предусмотрена ручка, за счет которой осуществляется переключение скоростей шпинделя, также имеется отдельная ручка для регулировки срокости вращения;
- Ручка, позволяющая подавать шпиндель на определенную минимальную длину;
- Имеется защитныйэкран;
- Есть ручка, передвигающая фрезерную головку.
Многие конструктивные элементы станка FP-45 Р производятся из высококачественного чугуна, что делает продукцию стойкую к различным вибрациям и дает конструкции еще большую жесткость.
Прежде, чем приступить к выполнению работ на станке, производят пусконаладочные работы, причем это должен делать сертифицированный специалист. Оборудование подключается к трехфазному электрическому току, напряжение которого составляет 380 В.
Перед непосредственным запуском производят прогрев оборудования. Это делают так: нажимают на кнопку «Старт», во время работы на холостых оборотах проверяют, издает ли станок посторонние звуки. Если их нет, то постепенно повышают количество оборотов шпинделя – таким образом он должен проработать порядка 15 минут.
Если возникают определенные неполадки, то следует обратиться в сервисную службу предприятия «Прома», специалисты, работающие там, дадут всю необходимую информацию, если оборудование можно починить своими силами, или же оформят заявку на вызов специалиста.

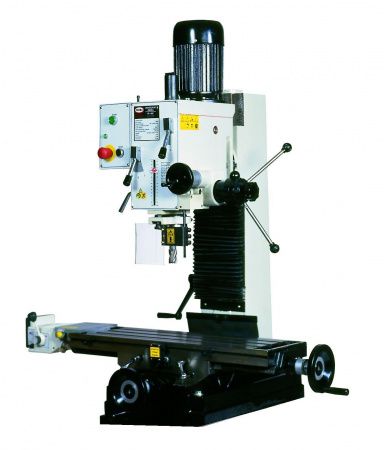

Основные узлы и детали станка FP-45 P
1. Электродвигатель главного привода.
2. Фрезерная головка с коробкой передач.
3. Пульт управления.
4. Ручка переключения диапазона скоростей шпинделя.
5. Ручка переключения скорости вращения шпинделя.
6. Маховик микроподачи шпинделя.
7. Ручки подачи шпинделя.
8. Защитный экран.
9. Ручка перемещения фрезерной головки.
10. Стол крестообразный.
11. Маховик ручной продольной подачи.
12. Механическая продольная подача (опция — арт. 25330340)
13. Маховик ручной поперечной подачи.
14. Основание станка
Макс. Ø сверления, мм
|
45 |
Размеры рабочего стола, мм
|
800х240 |
Частота вращения шпинделя, об/мин
|
80-1250 |
Ход по оси X, мм
|
585 |
Ход по оси Y, мм
|
205 |
Ширина Т-образных пазов, мм
|
16 |
Макс. перемещение пиноли шпинделя, мм
|
130 |
Угол поворота оси шпинделя в прод. плоскости, °
|
±90 |
Расст-е от оси шпинделя до раб. пов-ти стола, мм
|
450 |
Конус шпинделя по ГОСТ 30064-93
|
Мк4 |
Перемещение стола на одно деление лимба, мм
|
0.02 |
Напряжение питания, В
|
3x380 |
Потребляемая мощность, кВт
|
1.5 |
Масса, кг
|
310 |
Оправка для патрона MK III В18 | 1шт |
Патрон сверлильный 3-16 В18 | 1шт |
Ручка вертикального перемещения шпиндельной головки | 1шт |
Штурвал подачи стола | 3шт. |
Штурвал тонкой подачи шпинделя | 1шт. |
Ручка для штурвала перемещения стола | 3шт. |
Ручки для перемещения пиноли шпинделя | 3шт. |
Ручка для штурвала тонкой подачи шпинделя | 1шт. |
Штанга М12 для крепления инструмента | 1шт. |
Соединительный кабель с разъёмом | 1шт. |
Защитный экран | 1шт. |
Инструмент: | |
Ключ сверлильного патрона | 1шт. |
Ключ торцевой шестигранный 6; 5 | 2 шт. |
Ключ рожковый 22 Х 24 | 1шт. |
Клин для снятия инструмента | 1 шт. |
Инструкция по эксплуатации |
