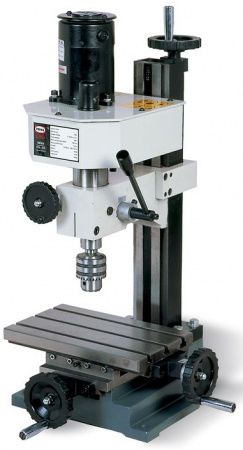

Сверлильно-фрезерный станок Proma FPX-20E
- Описание
- Характеристики
- Комплект поставки
- Видео
- Документы
-
Вертикально-фрезерный станок FPX-20E - фрезерный станок, который предназначен для обработки лёгких и небольших деталей или корпусов из различных материалов в условиях мелкосерийного производства, а так же в домашних мастерских, благодаря малым габаритам, низкому потреблению мощности и возможности подключения к бытовой сети 220 вольт.
На станке FPX-20E предусмотрена тонкая подача шпинделя и регулировка глубины сверления. На станке можно выполнять сверление, фрезерование и другие операции обработки осевым режущим инструментом.
Привод мини фрезерного станка FPX-20E обеспечивается коллекторным двигателем с постоянными магнитами. Диапазоны оборотов выбираются с помощью двухскоростной коробки передач (H и L). Плавная регулировка скорости вращения шпинделя обеспечивает потенциометр, благодаря которому можно установить любую скорость вращения в выбранном диапазоне.
Основные узлы и детали оборудования
Привод мини фрезерного станка обеспечивается коллекторным двигателем с постоянными магнитами. Диапазоны оборотов выбираются с помощью двухскоростной коробки передач (H и L). Плавная регулировка скорости вращения шпинделя обеспечивает потенциометр, благодаря которому можно установить любую скорость вращения в выбранном диапазоне.
Подача шпинделя осуществляется двумя способами. Один способ – посредством рычага подачи, который служит, прежде всего, для сверления или чернового прохода при фрезеровании (максимум 2мм за проход). Другой способ – с помощью микроподачи. Её включение производится рычажком в положение «А» (рис.5). При помощи червячной передачи, вращая маховичёк микроподачи, посредством лимба, можно достичь требуемой глубины обработки. После установки глубины, необходимо зажать шпиндель зажимным болтом 4.
-
Макс. Ø сверления, мм 13 Размеры рабочего стола, мм 240х145 Частота вращения шпинделя, об/мин 100-2000/100-1000 Ход по оси X, мм 100 Ход по оси Y, мм 180 Ширина Т-образных пазов, мм 8 Макс. перемещение пиноли шпинделя, мм 30 Расст-е от оси шпинделя до раб. пов-ти стола, мм 250 Конус шпинделя по ГОСТ 30064-93 Мк2 Перемещение стола на одно деление лимба, мм 0.025/0.025/0.05 Напряжение питания, В 1x220 Потребляемая мощность, кВт 0.1 Масса, кг 50 -
Патрон 1-10мм В12 1шт Конус патрона МК2 1шт Инструментальный болт 1шт Стопор шпинделя 1шт. Маслёнка 1шт. Ручки штурвалов 4шт. Сухари Т-образного стола 4шт. Инструмент: Ключ сверлильного патрона 1шт. Ключ торцовый шестигранный 6 и 3мм 2 шт. Ключ гаечный 8х10 и 7х5,5мм 2шт. Ключ радиусный 38х42мм 1 шт. Инструкция по эксплуатации
-
-
