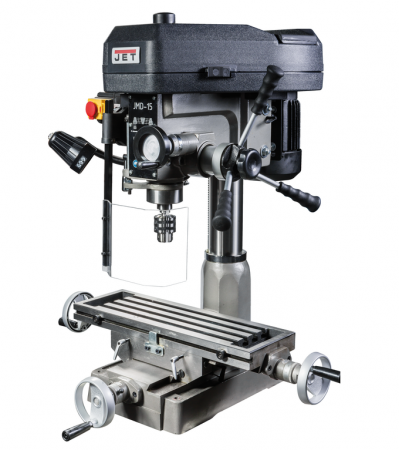

Сверлильно-фрезерный станок Jet JMD-15
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Сверлильно-фрезерный станок JMD-15 представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции. Особенностью модели JMD-15 является наличие механизма поворота фрезерной головки на 360 0, облегчая технологические манипуляции в процессе обработки заготовок. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.
Сверлильно-фрезерный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом МК-3 с зажимной тягой М12. Шпиндель имеет опору, усиленную коническими подшипниками для повышения жесткости во время вращения, при этом ход пиноли составляет 90 мм. Станок обеспечивает нормальную работу с режущими инструментами, диаметр которых составляет при сверлении до 25 мм, при фрезеровании торцевой фрезой до 63 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Качество обработки заготовок обеспечивается наличием функции микроподачи шпинделя. Вылет шпинделя составляет 200 мм и имеет механическую регулировку.
Модель оборудована мощным асинхронным электродвигателем - 1,3 кВт, обеспечивающий частоту вращения шпинделя в диапазоне 100-2160 об/мин. Станок оборудован ременным приводом с концевым выключателем, позволяющим устанавливать частоту вращения шпинделя в режиме 12 передач. Двигатель имеет реверсный ход, позволяя осуществлять нарезание резьбы.
Станок имеет мощный крестовый стол с Т-образными пазами. Рабочий стол оснащен прецизионным механизмом перемещения. Количество пазов – 3 при ширине 14 мм.
Вес оборудования в оснащенном состоянии - 170 кг. В комплекте к станку идут торцевая фреза диаметром 63 мм, сверлильный патрон, механические тиски.
ОСОБЕННОСТИ:
- станок рассчитан на длительную непрерывную работу;
- мощный асинхронный электродвигатель;
- ременная передача;
- левое и правое вращение шпинделя;
- чугунная станина и мощная литая стойка;
- функция поворота головы на 360 0;
- возможность точной регулировки глубины сверления;
- опора шпинделя оборудована коническими роликовыми подшипниками;
- крестовый стол оснащен клиновидными планками.
-
Макс. Ø сверления, мм 25 Размеры рабочего стола, мм 585 х 190 Частота вращения шпинделя, об/мин 100 - 2160 Макс. Ø торцевой фрезы, мм 63 Макс. Ø концевой фрезы, мм 20 Потребляемая мощность, кВт 1.3 Габаритные размеры, мм 950 х 860 х 990 Масса, кг 170 -
- Зажимная тяга M12
- Угловые тиски, ширина губок 85 мм
- Сверлильный патрон 1-13 мм с оправкой
- Торцевая фреза Ø63 мм с оправкой
- Защитный экран с концевым выключателем
-
Инструкция для JET JMD-15 Размер: 1,3 мбКаталог оборудования JET по дереву Размер: 47,1 мбКаталог оборудования JET по металлу Размер: 27,8 мб
