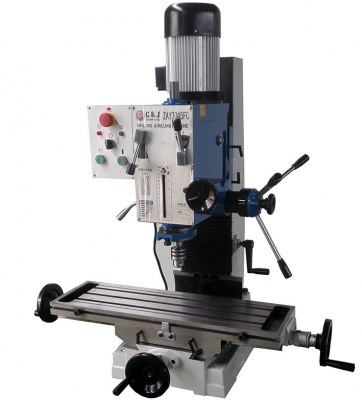

Сверлильно-фрезерный станок C&J ZAY7045FG
Описание
Сверлильно-фрезерный станок ZAY7045FG может использоваться для обработки дерева, пластика, чугуна, алюминия, стали 45, нержавеющей стали и других цветных металлов в мелкосерийном производстве.
Сверлильно-фрезерный станок ZAY7045FG позволяет осуществлять наклонное и горизонтальное фрезерование.
ZAY7045FG получил широкое распространение в школьных мастерских, на станциях технического обслуживания, в мобильных ремонтных бригадах.
Данное оборудование – отличное соотношение цена-качество-возможности.
Сверлильно-фрезерный станок ZAY7045FG позволяет осуществлять наклонное и горизонтальное фрезерование.
ZAY7045FG получил широкое распространение в школьных мастерских, на станциях технического обслуживания, в мобильных ремонтных бригадах.
Данное оборудование – отличное соотношение цена-качество-возможности.
Особенности
- Головка с 6-скоростной зубчатой передачей.
- Направляющие в форме ласточкина хвоста по оси Z.
- Фрезерование, сверление, нарезание резьбы, расточка и развертывание отверстия.
- Высокая жесткость станины, мощная обработка детали и точное её позиционирование.
- Головка поворачивается на ± 45 ° по вертикали.
- Большой рабочий стол 800×240 мм с Т-образными пазами.
- Регулируемые гайки ходового винта, устраняющие люфт на обеих осях.
- Функция тонкой подачи.
- Малые габариты и энергопотребление.
- Прецизионные шпиндельные подшипники.
- Переключатель реверса вращения шпинделя.
- Цифровой датчик наклона фрезерной головки.
- Контролируемая глубина сверления.
- Головка механизма реечной передачи.
- Задней скользящий защитный кожух и скользящие зажимы по всей оси.
- Блокировка гильзы шпинделя.
- Блокировка стола по двум осям.
- Метрическая шкала с шагом 0,05 мм для оси X и Y.
Характеристики
Макс. Ø сверления (сталь), мм
|
45 |
Размеры раб. поверхности стола, мм
|
800×240 |
Макс. Ø концевой фрезы, мм
|
20 |
Макс. Ø сверления торцевой фрезой, мм
|
63 |
Потребляемая мощность, кВт
|
1,5 |
Габаритные размеры, мм
|
770×880×1160 |
Масса, кг
|
320 |
Стандартная оснастка
- Шестигранные ключи.
- Сверлильный патрон (В16) Φ13 мм и оправка.
- Защитный экран патрона.
- Руководство по эксплуатации.
- Маслёнка.
- Набор инструментов для обслуживания станка.
Дополнительная оснастка
- Устройство цифровой индикации для трёх осей
- Быстро зажимной сверлильный патрон (МТ3).
- Комплект прихватов 58 шт.
- Цанговый патрон.
- Фрезерный цанговый патрон.
- Набор концевых фрез 7 шт.
- Комплект фрезерных цанговых патронов.
- Подача электро питания.
- Электрическая система нарезки резьбы.
- Тисы.
- Рабочая лампа.
- Система СОЖ.

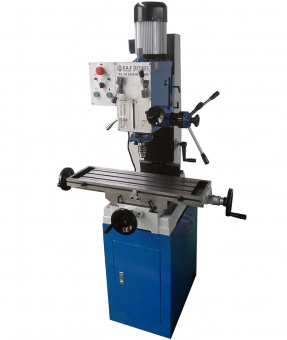

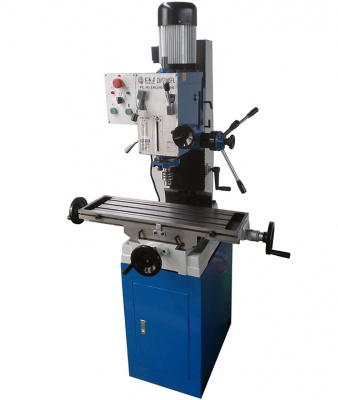

- Подставка под станок и поддон для стружки.
