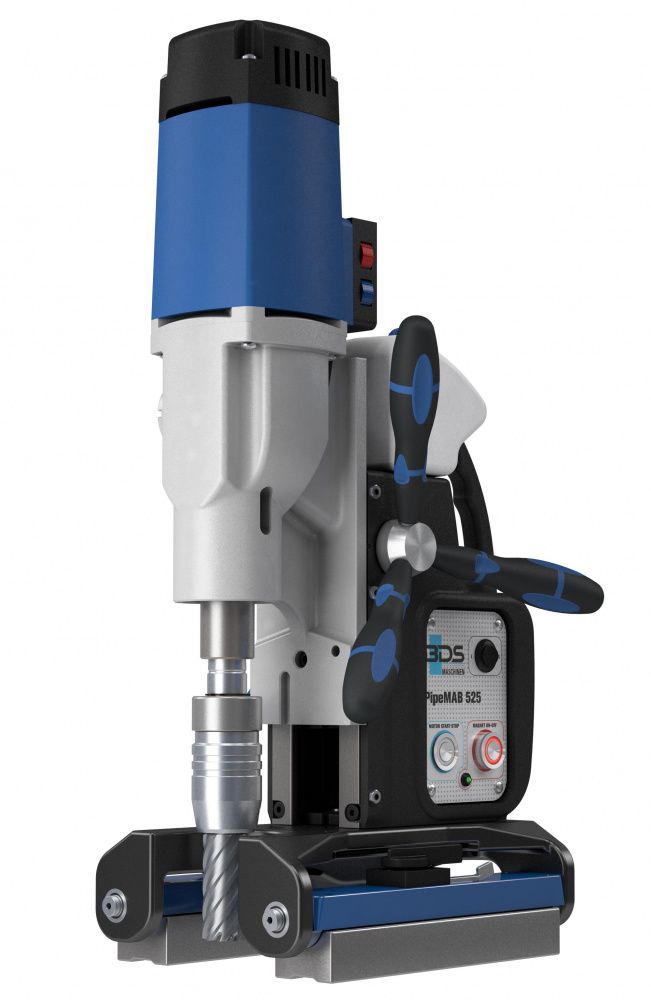

Магнитный сверлильный станок BDS PipeMAB 525
PipeMAB 525 — станок на магнитном основании для сверления труб, оснащенный запатентованной системой зажима заготовки с помощью двух постоянных магнитов, которые автоматически адаптируются под размеры заготовки. Шарнирное расположение постоянных магнитов позволяет с легкостью устанавливать станок на трубах диаметром от 85 мм, на прямых поверхностях, а также внутри криволинейных поверхностей.
PipeMAB 525 прост в использовании: удобная панель управления, активация магнитных оснований осуществляется легким движением боковых рукоятей. За счет удлиненного основания станок плотно прилегает к металлоконструкции и обеспечивает безопасность сцепления.
Особенности
- Идеально подходит для сверления на криволинейных и плоских поверхностях.
- Запатентованная технология магнитного поля малой глубины.
- Не требующий электропитания постоянный магнит.
- Подходит для труб диаметром от 85 мм.
- Немецкое качество и мобильность.
- Прочный захват материала толщиной от 3 мм.
- Удлиненный держатель инструмента для максимального использования хода машины.
- Мощная сила магнитного притяжения до 1020 кг (при толщине заготовки 20 мм).
Переключатели расположены на задней панели для безопасного и простого управления.
Подача СОЖ осуществляется на протяжении всего рабочего процесса.
Бачок для СОЖ находится на боковой стороне станка.
Параметры магнитного удержания
| Толщина материала, мм | 3 | 10 | 20 |
| Макс. сила магнитного удержания, кг | 410 | 890 |
1020 |
Возможности
Обработка на внешней стороне труб.
Обработка на прямой поверхности.
Обработка внутри криволинейной поверхности.
|
Макс. Ø сверления кольцевой фрезой, мм
|
50 |
|
Макс. Ø сверления спир. сверлом, мм
|
20 |
|
Макс. глубина сверления, мм
|
40 |
|
Макс. Ø нарезаемой резьбы (сталь), мм
|
М20 |
|
Макс. Ø развертывания, мм
|
20 |
|
Макс. Ø зенкерования, мм
|
50 |
|
Рабочий ход, мм
|
160 |
|
Потребляемая мощность, кВт
|
1.6 |
|
Габаритные размеры, мм
|
266×191×525 |
|
Масса, кг
|
19,5 |
Комплектация
- Магнитный сверлильный станок BDS PipeMAB 525 - 1 шт.
- Выталкивающий штифт ZAK 075 - 1 шт.
- Транспортировочный кейс - 1 шт.
- Страховочный ремень - 1 шт.
- Шестигранный ключ размер 4 - 1 шт.
- Руководство по эксплуатации -1 шт.
Аксессуары
- Комплект корончатых сверл BDS HSS-Co 8+BDS 7500:
- корончатые сверла HSS-Co 8 5 шт. (⌀ 14×30 мм - 2 шт., ⌀ 18×30 мм - 2 шт., ⌀ 22×30 мм - 1 шт.);
- смазочный компонент в тюбике BDS 7500 85 гр. (для высоких термических нагрузок до 1400 °C, уменьшает выработку тепла).
- Комплект твердосплавных корончатых сверл BDS+BDS 6000:
- корончатые сверла с твердосплавными напайками HM 5 шт. (⌀ 14×30 мм - 2 шт., ⌀ 18×30 мм - 2 шт., ⌀ 22×30 мм - 1 шт.);
- концентрат СОЖ BDS 6000 1 л (Смешивается с водой - токсикологически безвреден - класс опасности - 1).
