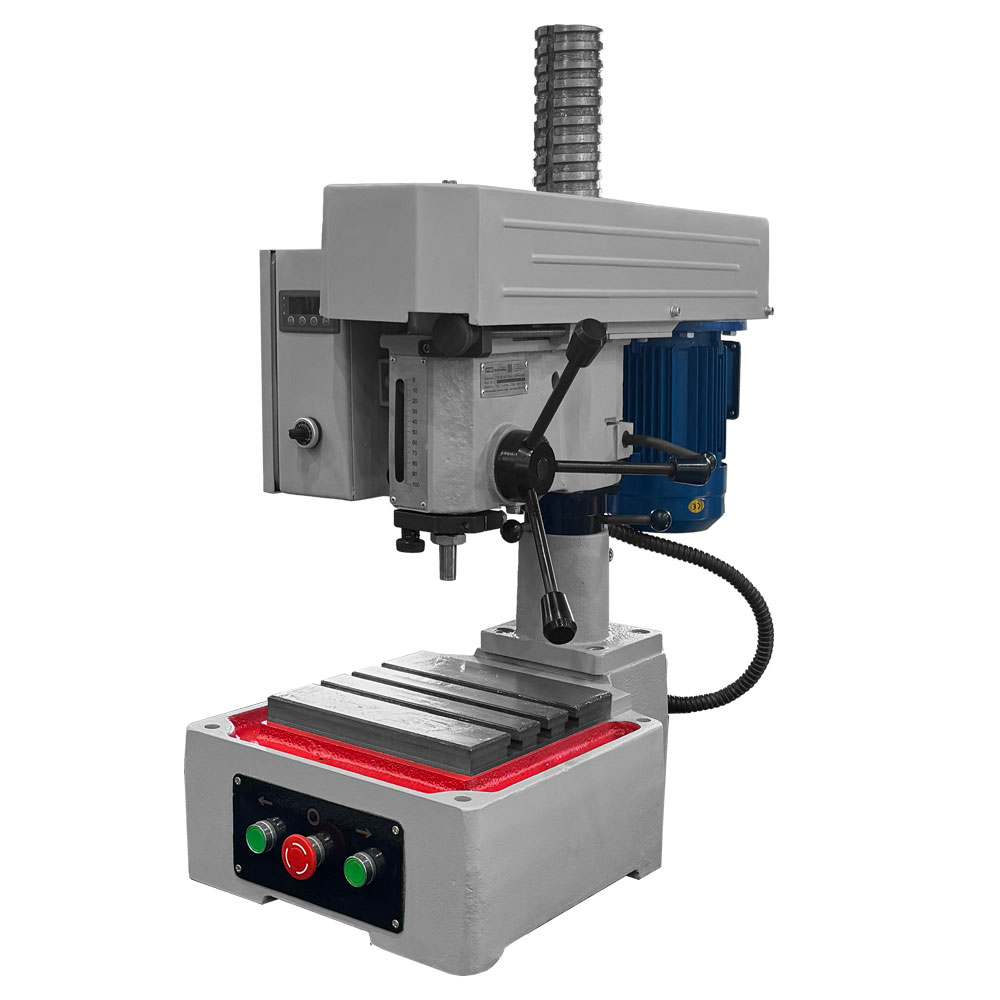

Настольный сверлильный станок 2М112 исп.3

Назначение настольного вертикально-сверлильного станка 2М112 исп. 3

• Настольно-сверлильный станок 2М112 исп. 3 применяется для операций сверления, зенкерования и развертывания заготовок из различных материалов;
• Настольно-сверлильный станок 2М112 исп. 3 используют для сверления мелких заготовок отверстий диаметром до 16 мм как в домашних мастерских, так и на производственных предприятиях.
• Выбор скорости вращения шпинделя производится при выключенном двигателе методом перекидывания ремня в нужную канавку шкива. Подача при сверлении — ручная.
• У станка есть механизмы управления, которые корректируют: натяжение ремней, подачу шпинделя рукой, передвижение по колонке шпиндельной бабки и крепление бабки на колонке;
• Простота конструкции обеспечивает легкость управления, надежность и долговечность станков. Станок 2М112 исп. 3 не требует никакого сложного ухода и технического обслуживания.
• Отсчет глубины обработки производится по шкале перемещения шпинделя.

Основные особенности

• Преимущественной особенностью настольного вертикально-сверлильного станка 2М112 исп. 3 нашего завода является возможность плавной регулировки оборотов шпинделя, которая осуществляется за счет частотного преобразователя.
• Сверлильный станок имеет две плавные скорости вращения шпинделя 300-1500 об/мин и 1500-4500 об/мин
• Это даёт возможность выполнять операции с повышенной точностью и эффективностью.

УСТРОЙСТВО И РАБОТА СТАНКА 2М112 исп. 3

1. рукоятка ручной подачи шпинделя
2. рукоятка натяжения ремня
3. рукоятка для фиксации шпиндельной бабки на колонке
4. рукоятка для перемещения шпиндельной бабки по колонке
5. кнопки управления электродвигателем

Основные узлы настольно-сверлильного станка 2М112 исп. 3

1. колонка
2. рукоятка зажимного устройства шпиндельной бабки
3. привод
4. гайка механизма подъема
5. стол
6. шпиндель
7. защитный кожух
8. кронштейн
9. бабка шпинделя

Бабка шпинделя сверлильного станка 2М112 исп. 3

В бабке шпинделя сверлильного станка 2М112 исп. 3 смонтирован шпиндельный узел. Сзади к бабке прикреплен электродвигатель. Шпиндельная бабка может поворачиваться на колонке и фиксироваться в нужном положении.

Колонка станка 2М112 исп. 3

Колонка настольно-сверлильного станка 2М112 исп. 3 прикреплена к столу кронштейном, с которым она имеет неподвижное соединение

Шпиндельный узел сверлильного станка 2М112 исп. 3

Шпиндельный узел настольно-сверлильного станка 2М112 исп. 3 смонтирован в корпусе. Сам шпиндель 1 смонтирован в гильзе 4 на шарикоподшипниках 3 и 6.

Шпиндель получает вращение от втулки 8 и шкива 9 через шлицевое соединение. Подача шпинделя — ручная, осуществляется вращением штурвала при помощи валика — шестерни 5 и гильзы 4 с рейкой.

Гайка 2 предназначена для снятия сверлильного патрона с конуса шпинделя 1.

Привод станка 2М112 исп. 3

Электродвигатель посредством подмоторной плиты прикреплен к бабке шпинделя. На оси электродвигателя находятся ступенчатый шкив, который соединен со шкивом шпинделя многоручьевым поликлиновым ремнем.

Кинематическая схема настольно-сверлильного станка 2М112

1. гайка
2. колонка
3. рейка гильзы
4. вал-шестерня

Настройка и наладка настольно-сверлильного станка 2М112 исп. 3

Установка шкалы станка 2М112 на глубину сверления

1. шкала
2. указатель
3. винт
4. гайка

При сверлении отверстий на заданную глубину можно пользоваться упором. Поворотом штурвала следует довести сверло до поверхности обрабатываемого материала и засверлить его на глубину конусной заточки сверла. Затем поворотом гайки 4 установить указатель 2 в положение «0». Поворотом гайки 4 установить заданную глубину сверления.

Передвижение шпиндельной бабки настольно-сверлильного станка 2М112 исп. 3

Чтобы можно было перемещать шпиндельную бабку 9 по колонке 1 необходимо освободить рукоятку 2. Поворотом гайки 4 влево или вправо поднимаем или опускаем шпиндельную бабку 9.

Сверлильный станок 2М112 исп. 3 может быть настроен для сверления отверстий в длинных и крупных деталях, так как имеет возможность поворота шпиндельной бабки на 360° вокруг колонки.

Натяжение ремня сверлильного станка 2М112 исп. 3

По мере износа ремня происходит его растяжение. Для натяжения ремня предназначена рукоятка 2

Система смазки сверлильного станка 2М112 исп. 3

Транспортировка и распаковка настольно-сверлильного станка 2М112 исп. 3

Для транспортировки станок 2М112 исп. 3 упаковывается в собранном виде. Перед упаковкой корпус сверлильного станка 2М112 исп. 3 опускается по колонке в крайнее положение.

Все обработанные поверхности покрыты слоем антикоррозионной смазки. Комплект принадлежностей упакован вместе с настольно-сверлильным станком 2М112 исп. 3.

Монтаж и установка сверлильного станка 2М112 исп. 3

Установить сверлильный станок 2М112 исп. 3 на деревянном или металлическом верстаке. При установке станок 2М112 исп. 3 должен быть надежно заземлен и подключен к общей системе заземления цеха. К верстаку настольно-сверлильный станок кренить 4 болтами.

Подготовка настольно-сверлильного станка 2М112 исп. 3 к первоначальному пуску

Удалить антикоррозионные покрытия, нанесенные перед упаковкой на открытые обработанные неокрашенные части станка, с помощью авиационного бензина или уайт-спирита (тяжелого бензина), или керосина.

Смазать все места, указанные в разделе «Система смазки».
