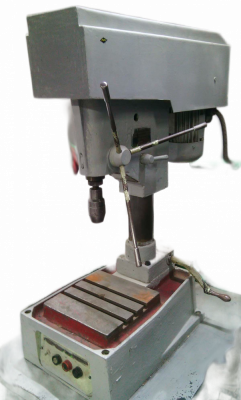

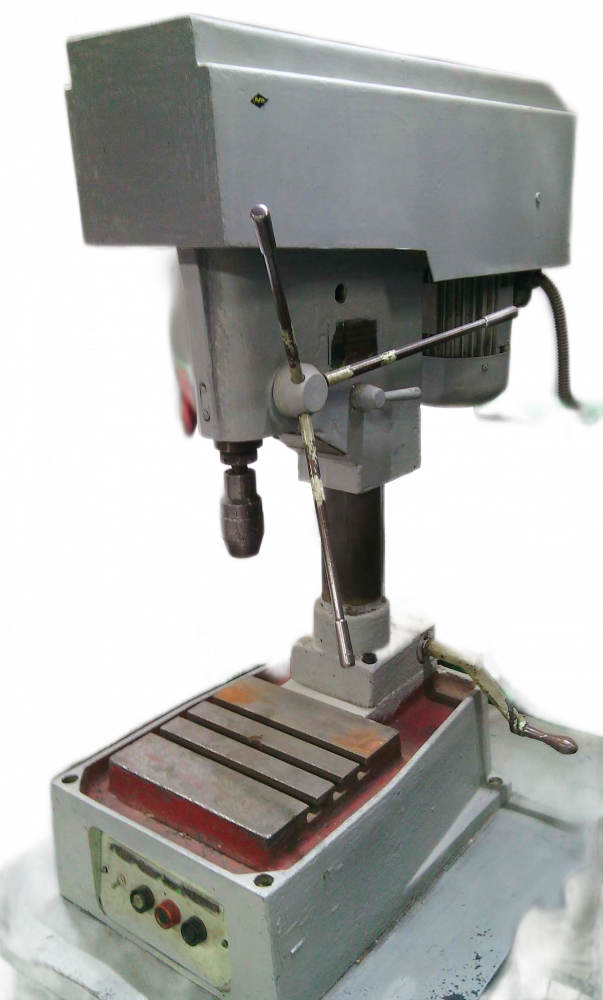

Настольный сверлильный станок 2Н115ПМ
Сверлильный настольный станок 2Н115ПМ предназначен для сверления отверстий и нарезания резьбы в мелких деталях из чугуна, стали, цветных сплавов и неметаллических материалов в условиях промышленных предприятий, ремонтных мастерских и бытовых мастерских.
Сверлильный станок 2Н115ПМ позволяет выполнять следующие операции:
- сверление
- зенкерование
- развертывание
- рассверливание
- нарезание резьб
Отсчет глубины сверления производится по плоской шкале или упору.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять положение ремня на шкивах для получения нужной скорости резания.
Шпиндель сверлильного станка 2Н115ПМ получает 7 скоростей вращения от 4-х ступенчатых шкивов привода, что обеспечивает выбор скоростей резания в диапазоне от 500 до 4000 об/мин.
Конец шпинделя - наружный укороченный конус морзе КМ2, обозначение В18 по ГОСТ 9953 (Конусы инструментальные укороченные) - конус укороченный: D = 17,780 мм, длина конуса 37,0 мм.
Укороченному конусу В18 соответствует сверлильный трехкулачковый патрон 16-го типоразмера по ГОСТ 8522 (Патроны сверлильные трехкулачковые) с диапазоном зажима от 3 до 16 мм.
Пример условного обозначения сверлильного 3-х кулачкового патрона, типоразмера 16, с присоединительным конусным отверстием В18:
снят с производства
|
Макс. Ø сверления (сталь), мм
|
15 |
|
Размеры раб. поверхности стола, мм
|
250 х 250 |
|
Диапазон скоростей шпинделя, об/мин
|
500, 710, 1000, 1400, 2000, 2800, 4000 |
|
Потребляемая мощность, кВт
|
0,8 |
|
Габаритные размеры, мм
|
785 х 465 х 895 |
|
Масса, кг
|
130 |
