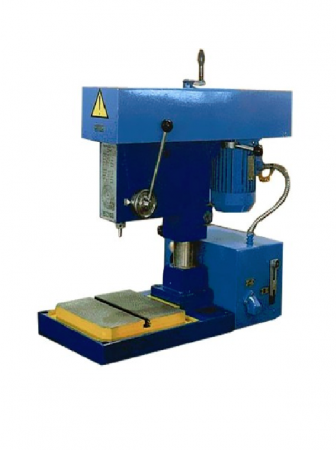

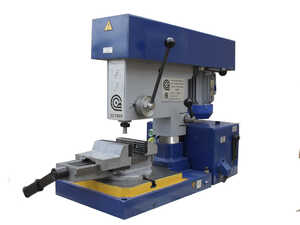

Настольный сверлильный станок МСЗ 2С108П
- Описание
- Характеристики
- Документы
-
Настольный сверлильный станок 2С108П - сверлильный станок настольного исполнения, на котором производят сверление, рассверливание, зенкерование, развёртывание, растачивание.
Особенности:
- Класс точности П;
- Комплект сменных шкивов позволяет получить широкий диапазон чисел оборотов шпинделя, что обеспечивает свободный выбор скоростей резания.
Шпиндель станка 2С108п получает 8 скоростей вращения от 2-х пар сменных шкивов привода и шпинделя, что обеспечивает скорости резания 500, 700, 1000, 1400 об/мин от 1-й пары шкивов и 2000, 2800, 4000, 5600 об/мин от 2-й пары шкивов.Конец шпинделя - укороченный наружный конус морзе В12. В комплект станка входит сверлильный патрон 8-1-В12 ГОСТ 15935-88 с диапазоном зажима от 0,5 до 8 мм.
Отсчет глубины сверления производится по лимбу на рукоятке подачи шпинделя. Цена деления лимба - 1 мм.
Оригинальная конструкция натяжения ременной передачи позволяет быстро менять шкивы и положение ремня на шкивах для получения нужной скорости резания.
Расположение основных узлов и органов управления сверлильным станком 2С108п
Расположение органов управления сверлильным станком 2с108п
Перечень основных узлов сверлильного станка 2С108п
- 1. Головка сверлильная - 2С108П.30.000
- 6. Электрооборудование - 2С108П.80.000
Перечень органов управления станком 2С108п
- Рукоятка зажима плиты натяжения ремня
- Рукоятка подачи сверла
- Рукоятка зажима сверлильной головки на колонне
- Рукоятка натяжения ремня
- Вводной автоматический выключатель
- Сигнальная лампа "Сеть"
- Кнопка включения шпинделя
- Кнопка "Стоп"
Кинематическая схема сверлильного станка 2С108п
Кинематическая схема сверлильного станка 2С108п
Описание конструкции сверлильного станка 2С108п. Головка сверлильная (рис. 3, 4)
лектрооборудование и электрическая схема сверлильного станка 2С108п
Электропитание сверлильного станка 2С108п ~380 или ~220 Вольт. Станки, изготовленные для промышленных предприятий и учебных заведений имют питающее напряжение ~380 В, для передвижных мастерских - ~220 В. Местное освещение имеет безопасное напряжение ~24 В.
Все электрооборудование станка: переключатели, трансформатор, предохранители помещается под плитой рабочего стола.
-
Макс. Ø сверления (сталь), мм 8 Диапазон скоростей шпинделя, об/мин 500 - 5600 Класс точности по ГОСТ 8-82 П Количество скоростей шпинделя 8 Ход пиноли шпинделя, мм 70 Размеры раб. поверхности плиты, мм 250 х 250 Мощность двигателя, кВт 0.37 Напряжение питания, В 3x380 Габаритные размеры, мм 750 х 325 х 530 Масса, кг 70 -
Настольный сверлильный станок 2С108П Размер: 1,5 мб
