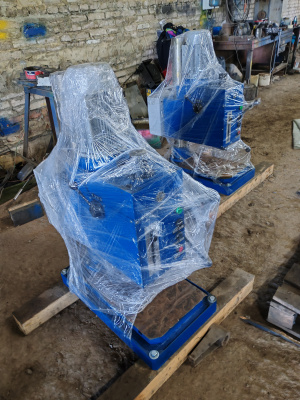

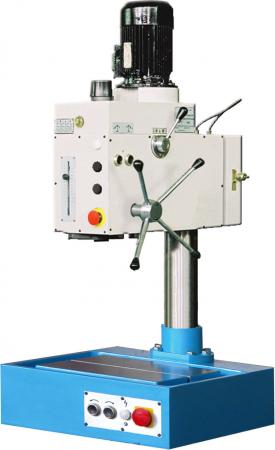

Настольный сверлильный станок Завод 2С125-01
Вертикально-сверлильный станок 2С125-01 - сверлильный станок настольного типа, который используется для проведения следующих видов металлообрабатывающих операций быстрорежущим и твердосплавным инструментом:
- сверление;
- развертывание;
- рассверливание;
- нарезание резьб;
- зенкерование;
- зенкование.
Особенности
Вертикально-сверлильный станок 2С125-01 имеет следующие ключевые особенности конструкции:
- 9 скоростей шпинделя;
- коробка скоростей, оборудованная плунжерным насосом;
- возможность настройки набора скоростей вращения шпинделя под заказ;
- герметичный корпус с повышенной шумоизоляцией и непрерывной циркуляционной смазкой шестерен маслом марок И-20А по ГОСТ 20799, ЛКС-2 по ТУ38.101 1015-85 или ИНСп по ТУ38.101 672-77.
Конструкция и принцип работы 2С125-01:
Станина для сверлильных работ чугунная, такая конструкция благодаря массе и устойчивости делает станок более жестким и препятствует большим колебаниям при обработке деталей. Резьбы метчиками можно нарезать метрическую резьбу от М5 до М22. Для ограничения длины резьбы или глубины подачи на вертикально-сверлильном станке 2С125-01 имеется механический ограничитель. На рабочий стол можно установить заготовку максимальными размерами 320х320, если не требуется ее переустановка. Детали крепятся с помощью прижимов, поворотных тисков, делительной головки в пазах стола. Наибольшая высота детали, устанавливаемая на рабочем столе – 580мм. Колонна сверлильного станка по металлу 2С125-01 круглая, имеет поворот в обе стороны для расширения технологических возможностей станка. Дополнительно к можно предложить инструмент, втулки, метчики с конусом Морзе 3, непосредственно вставляющиеся в пиноль.
Основные узлы 2С125-01:
преимущества сверлильного станка 2С125-01:
- качество сборки, долговечность рабочих узлов
- возможность сверления до 30-35 мм в сталях
- шестеренчатая коробка скоростей, максимальная передача крутящего момента
Макс. высота заготовки, мм
|
450 |
Макс. масса заготовки, кг
|
30 |
Макс. Ø сверления (сталь), мм
|
31 |
Размеры раб. поверхности стола, мм
|
300x420 |
Диапазон скоростей шпинделя, об/мин
|
90/125/180/250/360/500/710/1000/1400 (180/250/355/500/710/1000/1400/2000/2800 |
Макс. Ø нарезаемой резьбы (сталь), мм
|
M22 |
Класс точности по ГОСТ 8-82
|
Н |
Количество скоростей шпинделя
|
9 |
Диапазон подач шпинделя, мм/об
|
вручную |
Расстояние от оси шпинделя до колонны, мм
|
320 |
Расстояние от торца шпинделя до стола, мм
|
580 |
Ход пиноли шпинделя, мм
|
150 |
Вертик. ход сверл. головки, мм
|
400 |
Конус шпинделя, Морзе
|
KM3 |
Размеры раб. поверхности плиты, мм
|
320x320 |
Количество пазов на столе
|
3 |
Ширина Т-образного паза стола
|
14H12 |
Макс. крутящий момент шпинделя, Нм
|
143 |
Макс. усилие подачи, Н
|
7000 |
Мощность двигателя, кВт
|
1.5 |
Напряжение питания, В
|
3x380 |
Габаритные размеры, мм
|
700x400x1450 |
Масса, кг
|
320 |
- Станок в сборе;
- Ключ электрошкафа;
- Рукоятка подъема головки;
- Руководство по эксплуатации.
- Патрон сверлильный 6150-4029-03;
- Патрон сверлильный ПС16В18. Для присоединения к станку необходима переходная оправка 6039-0013;
- Тиски станочные чугунные неповоротные 7200-0209-02;
- Тиски станочные чугунные поворотные 7200-0210-02;
- Патрон резьбонарезной 6162-4003-01 (М3...М12);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-01);
- головка 6251-4002М-02 (М5);
- головка 6251-4002М-03 (М6-М8);
- головка 6251-4002М-04 (М8-М10);
- головка 6251-4002М-05 (М10);
- головка 6251-4002М-06 (М12); - Патрон резьбонарезной 6162-4003-02 (М14...М24);
- Комплект предохранительных головок (для патрона резьбонарезного 6162-4003-02); - головка 6251-4002М-07 (М14);
- головка 6251-4002М-08 (М16);
- головка 6251-4002М-09 (М18-М20);
- головка 6251-4002М-10 (М22).
