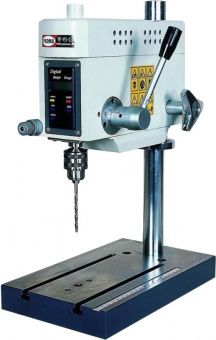

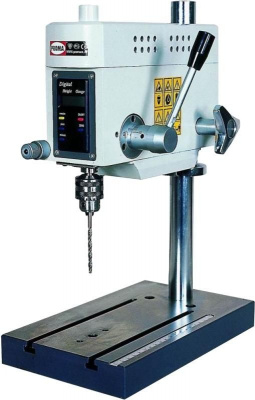

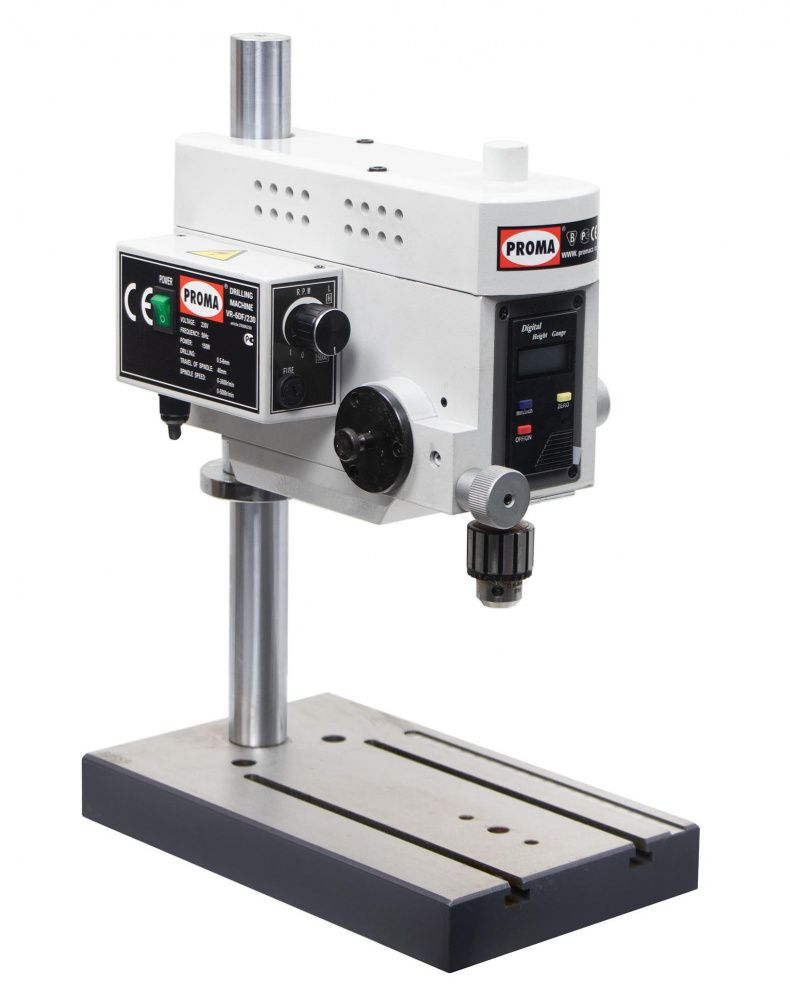

Настольный сверлильный станок VR-6DF/230

Настольный сверлильный станок VR-6DF - это удобный сверлильный станок для выполнения точных работ.

Использование сверлильного станка VR-6DF незаменимо при сверлении детали или нарезки резьбы нужного образца.

Кроме высокого качества и надежности станка VR-6DF, особенным преимуществом является цифровой индикатор, который помогает точно определить глубины сверления. Обороты шпинделя имеют плавную регулировку – это обеспечивает аккуратность и точность в проведении операции.

Габариты станка VR-6DF15,6Х27,5 см и использование напряжения в 230 Вольт позволяют использовать аппарат в домашних условиях, а точность работы не уступает точности на отраслевых предприятиях.

С помощью станка VR-6DF есть возможность высокоточного сверления, развертывания, зенкерования и других операций, диаметр сверла которых не превышает 6мм. Станок VR-6DF весит всего 15 кг, что позволяет незатруднительному перемещению данного агрегата в нужное место.

Сверлильный станок VR-6DF  - это высококачественное оборудование,разработанное специально для широкого диапазона потребителей, потому его удобно и выгодно использовать не только на предприятиях, но и в небольших мастерских и в домашних условиях.

Схема станка VR-6DF

ОСНОВНЫЕ УЗЛЫ И ДЕТАЛИ ОБОРУДОВАНИЯ

1. Основание

2. Стойка

3. Электрический пульт управления

4. Шпиндельная бабка

5. Защитный кожух

6. Панель цифровой индикации

7. Рукоятка перемещения пиноли шпинделя

8. Пиноль шпинделя

9. Сверлильный патрон

10. Рукоятка тонкой подачи

11. Рукоятка зажима шпиндельной бабки

12. Фланец поддержки шпиндельной бабки

МОНТАЖ И УСТАНОВКА

Установите стойку с основанием 1 на ровную, твердую поверность. На стойку установите и закрепите фланец поддержки шпиндельной бабки 5, и шпиндельную бабку 2, зажав ее зажимом 4. Установите рукоятку 3 перемещения пиноли шпинделя. На основание закрепите упорную планку.

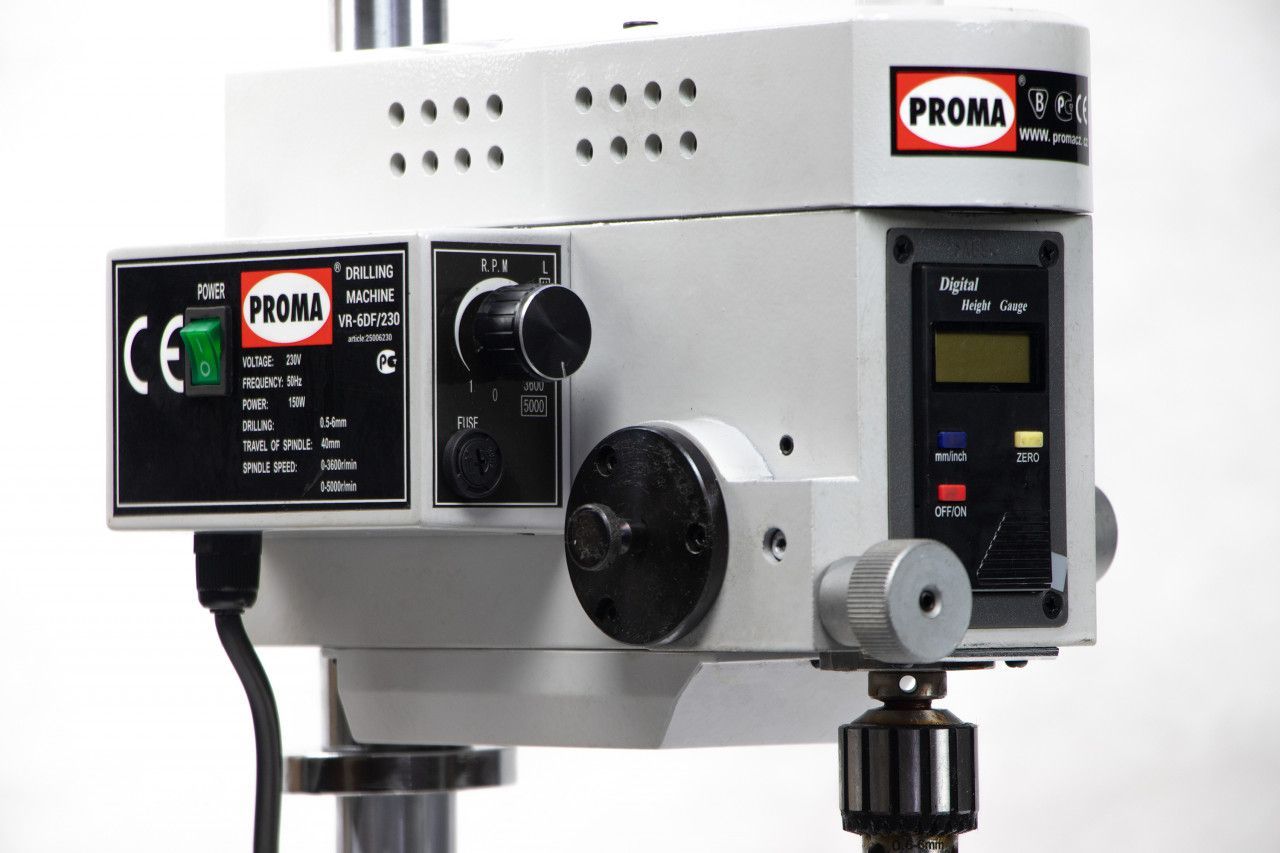

УПРАВЛЕНИЕ

1. Вводной выключатель. Положение <I> - станок включен, положение <0> - станок выключен.

2. Потенциометр - регулятор скорости вращения шпинделя.

3. Гнездо для предохранителя.

НАСТРОЙКА ГЛУБИНЫ СВЕРЛЕНИЯ

При сверлении отверстий на заданнуюглубину можно пользоваться упором. Доведите сверло до поверхности обрабатываемого изделия и засверлитесь на глубину конусной заточки сверла. Ослабьте стопорный винт 1 и поворачивайте шкалу 2 относительно риски 3 до требуемой глубины сверления. Потом снова затяните стопорный винт 1.

ТОНКАЯ ПОДАЧА ШПИНДЕЛЯ

Тонкая подача шпинделя обеспечивается перемещением рычага 1 по стрелке, который включает подачу, а поворотом ручки 2 происходит перемещение шпинделя. Для ручной подачи шпинделя с помощью рукоятки 3 выдвиньте рычаг 1.

ЦИФРОВАЯ ИНДИКАЦИЯ

1. Дисплей.

2. Переключатель - миллиметры/дюймы.

3. Кнопка включения и выключения цифровой индикации.

4. Кнопка <обнуление> индикации.

5. Крышка батареи G-13A

ЭЛЕКТРООБОРУДОВАНИЕ

1. Схема электрическая.

2. Перечень элементов электрической схемы.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

1. Периодичность смазки частей станка
