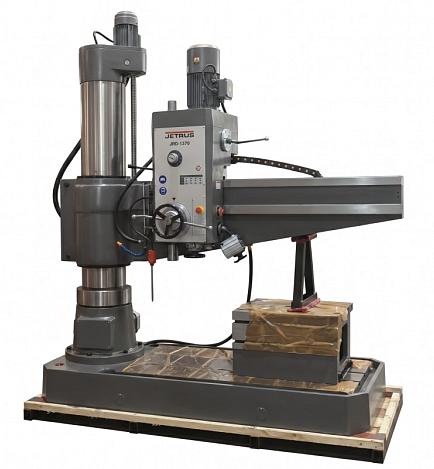

Радиально-сверлильный станок JRD-1370

Радиально-сверлильный станок JRD-1370 представляет собой современную и модифицированную модель промышленного оборудования подобного типа. Новая модель пришла на замену JET JRD-1100R и JRD-1230H. Это аналог советских станков моделей 2А52, 2A53, 2Л53, 2С550. Станок рассчитан на работу в промышленных условиях, для выполнения как единичных, так и серийных работ по обработке массивных заготовок больших размеров. Модель JRD-1370 имеет все необходимые технические возможности для сверления отверстий больших диаметров, производить расточные работы и нарезание резьбы.

Массивная консольная конструкция позволяет обрабатывать крупногабаритные заготовки. JRD-1370 имеет возможность перемещения сверлильной бабки в горизонтальном направлении вдоль консоли до 1370мм. Также консоль легко поворачивается вокруг оси колонны на ±180° градусов.

Ход пиноли шпинделя станка 260мм, с посадочным отверстием под хвостовик МК-4, что подтверждает индустриальный класс станка.

JRD-1370 позволяет сверлить отверстия диаметром до 40мм в низколегированной стали и до 45 мм в чугуне. Это достигается за счет высокой жесткости станка и выходной мощности главного двигателя с максимальным крутящим моментом в    200 Нм.

Особое внимание занимает моторно-механическая часть станка. Модель JRD-1370 оборудована мощным асинхронным и экономичным электродвигателем. Выходная мощность двигателя составляет 2,2 кВт. Вращение шпинделя осуществляется через надежный промышленный редуктор. Вспомогательный же двигатель мощностью 0,75 кВт, легко и плавно осуществляет перемещение основных узлов оборудования по вертикальной оси.  Основные рабочие блоки станка выполнены из чугуна, обладают высокой прочностью и надежностью. Массивная чугунная колона обеспечивает жесткость станка и точность в процессе обработки.

Скорость автоматической подачи пиноли шпинделя имеет 4-ре скорости 0,13; 0,21; 0,33 и 0,54 мм на оборот. Максимальное усилие механизма подачи - 10кH

Тяжелая массивная литая чугунная конструкция плиты-основания имеет размеры 1400х800мм. Установленный коробчатый стол с размерами 600х450х370мм.

• Аналог станков 2А52, 2A53, 2Л53, 2С550
• Область применения - сверление, развертывание, растачивание, нарезание резьбы
• Мощный и надежный асинхронный двигатель с выходной мощностью 2,2кВт
• Надежный редуктор передачи вращающего момента в масляной ванне
• 12 скоростей вращения шпинделя в диапазоне 40-1896 об/мин
• Толстостенная чугунная колонна обеспечивает высокую жесткость и плавный ход
• Жесткая, устойчивая к нагрузкам конструкция консоли
• 4-ре скорости автоматической подачи пиноли
• Тяжелая массивная литая конструкция плиты-основания
• Массивный точный большеразмерный стол повышенной жесткости
• Система подачи СОЖ со встроенным в основание баком
• Параллельные Т-образные пазы основного и съемного коробчатого столов
• Центрально расположенный, эргономичный маховик хода пиноли
• Удобные и интуитивно-понятные клавиши управления
• Лампа освещения рабочей зоны
• Регулируемый упор глубины сверления
• Правое / левое вращение шпинделя
