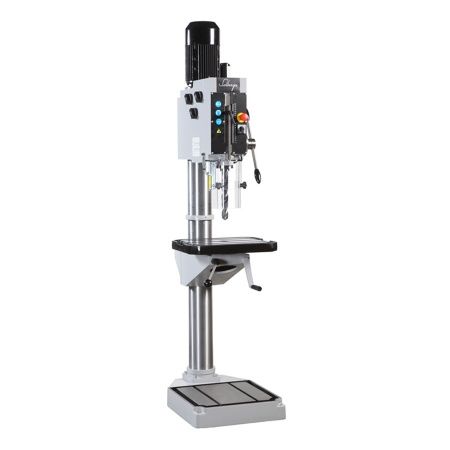

Вертикально-сверлильный станок Solberga SE 2040 ELM СЕ
SE 2040 ELM СЕ – напольный вертикальный сверлильный станок с поворотным и перемещаемым вверх и вниз столом с автоматической подачей.
Вертикальные сверлильные станки SE2040 CE предназначены для сверления глухих и сквозных отверстий в сплошном материале, рассверливания, зенкерования, развертывания, нарезания внутренних резьб. Для выполнения подобных операций используют сверла, зенкеры, развертки, метчики и другие инструменты. Формообразующими движениями при обработке отверстий на сверлильных станках являются главное вращательное движение инструмента и поступательное движение подачи инструмента по его оси.
Сверлильная бабка станка
Жестко закреплена на колонне.
Коробка передач
Коробка передач сконструирована таким образом, что она обеспечивает передачу максимального крутящего момента, имеет минимальный уровень шума, и практически не требует технического обслуживания.
Механическая подача (M)
При достижении требуемой глубины сверления, пиноль автоматически возвращается в исходное положение. Питание коробки передач снабжено устройством автоматической системой защиты от перегрузок, которая включается, когда усилие на коробку слишком высокое. Питание также может быть выключено вручную.
Автоматическая подача (ELM)
Имеются кнопки старт/стоп, включающие/размыкающие электромагнитную муфту. Автоматический реверсивный блок для нарезания резьбы входит в стандартную комплектацию данного исполнения.
Стол
Стол из высококачественного чугуна с T-образными пазами и каналом отвода СОЖ. Стол вмонтирован в устойчивую поворотную платформу, поворачивающуюся вокруг колонны на 360°. Стол может также двигаться вверх и вниз.
Шпиндель
Шпиндель имеет шариковые и роликовые подшипники, при этом нижний роликовый подшипник размещается как можно ближе к нижней части шпинделя, что обеспечивает высокую точность и стабильность.. Шпиндель уравновешивается натяжением пружины, обратный ход шпинделя можно регулировать в зависимости от веса инструмента. Есть встроенный выталкиватель для быстрой смены инструмента.
Колонна
Колонна выполнена из стали, обеспечивающей жесткость и точность станка.
Основание
Станок оборудован плоской опорной плитой.
Безопасность
Станок оборудован термовыключателем, расцепителем нулевого напряжения и аварийным тормозом.
Макс. Ø сверления (сталь), мм
|
40 |
Размеры раб. поверхности стола, мм
|
500х400 |
Мощность двигателя, кВт
|
2.2 |
Масса, кг
|
330 |
Дополнительная комплектация:
Код опции | |
---|---|
T35000 |
Набор принадлежностей МК 3:
|
T40001 | Автоматический реверсивный блок для нарезания резьбы |
T25003 | Система СОЖ с трубками |
T40005 | Рабочее освещение галогеновое 24 В, 40 мм |
T30006 | Соединительный кабель 5 м, с разъемом 16 A CE |
T40010 | Ножная педаль включения двигателя шпинделя |
T40013 | Шпиндель с резьбовым концом и гайкой для крепления фрезерного патрона с цангами |
T40030 | Низкие обороты шпинделя, 60 – 980 об/мин |
T40031 | Высокие обороты шпинделя, 180 – 3000 |
T40042 | Фрезерный патрон ER МК4 с 5-ю цангами 6,8,10,12,20 мм |
T40014 | 3-х спицевая ручка подачи |
T40021 | Ручка для вращения стола |
T40020 | Прямоугольный стол 600х500 мм вместо стола 500х400 мм |
T40022 | Фрезерный стол FB 102. Рабочая поверхность 585×242 мм. Продольный ход 415 мм. Поперечный ход 155 ход, включая промежуточную плиту |
T40040 | Сверлильный патрон с оправкой 0 – 13 мм, МК4 |
T40041 | Сверлильный патрон с оправкой 3 – 16 мм, МК4 |
TFARG0 | Специальный цвет |
