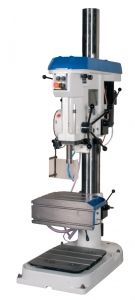

Вертикально-сверлильный станок Heltos VS 32 B

Конструкция образована чугунной основой, из которой выходит стальная колонна с закрепленной шпиндельной головкой с возможностью вращения, а у колонного исполнения - консоль со столом. Шпиндельная головка, а у колонного исполнения и консоль, настраивается по вертикали и вращается на 360 градусов вокруг колонны.

Привод коробки скоростей выполнен клиновидным ремнем от электродвигателя с возможностью натяжения ремня. Станки оснащены 15 степенями оборотов. Изменение оборотов обеспечивается двумя ручными рычагами в комбинации с ремнём. Четыре степени машинной подачи управляются ручным рычагом. Также с помощью рычага проводится включение и выключение автоматической муфты подачи. Автоматическая муфта также обеспечивает самопроизвольное выключение подачи, которое устанавливается при наладке. Это автоматическое выключение подачи вводится в действие при чрезмерном затуплении или искривлении инструмента. Подачу можно в любое время выключить вручную. Глубина сверления настраивается с помощью миллиметровой шкалы. Шпиндели установлены в шариковых подшипниках, их возвращение в верхнее положение обеспечено с помощью возвратной пружины.Смазывание всех подвижных частей обеспечивается с помощью циркуляционного шнекового насоса, который помещён внутри шпиндельной головки. У колонного исполнения стол установлен на консоли с возможностью вращения и фиксации в вертикальном и горизонтальном положениях.

Электрооснащение сосредоточено в электрошкафу. Он обеспечивает защиту двигателя и одновременно предохраняет сверлильный станок против самопроизвольного запуска после потери напряжения. Электрооснащение полностью соответствует всем нормам ЕС.

Охлаждающая жидкость подаётся к рабочему столу электронасосом, находящемся в подставке. Жидкость циркулирует в замкнутом контуре и регулируется краном.
