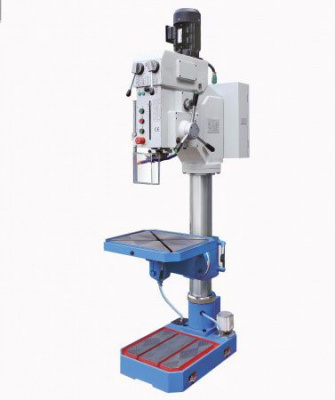

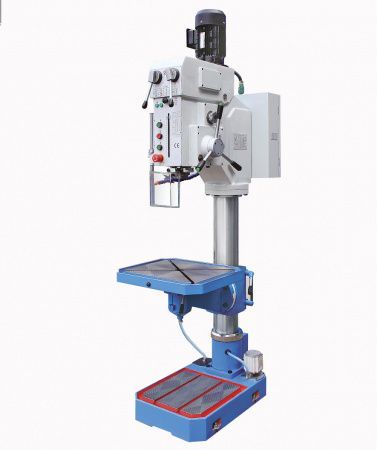

Вертикально-сверлильный станок Sieg ZN5050A
Описание
Вертикально-сверлильный станок ZN5050A - сверлильный станок, который позволяет обрабатывать детали из различных конструкционных материалов.
С помощью ZN5050A можно выполнять следующие операции:
- растачивание;
- зенкерование;
- сверление;
- нарезание резьбы метчиками.
Вертикально-сверлильный станок ZN5050А используется на единичном и мелкосерийном производстве, в ремонтных мастерских, небольших компаниях.
Отличительные особенности ZN5050A :
- Возможна обработка деталей крупных габаритов благодаря откидному столу.
- Станок ZN5050A оснащен специальным узлом для контроля глубины сверления.
- Благодаря наличию механизма регулировки высота рабочего стола может изменяться.
- Имеется возможность поворота стола на необходимый угол вокруг цилиндрической колонны.
- Стол ZN5050A надежно фиксируется в требуемом положении.
- Электрооборудование станка встроено в колонну.
- Имеется система подачи охлаждающей жидкости с баком, встроенная в основание.
- Корпусные детали станка изготовлены из литого чугуна и сообщают конструкции высокую жесткость.
Характеристики
Макс. Ø сверления (сталь), мм
|
50 |
Размеры раб. поверхности стола, мм
|
580х460 |
Диапазон скоростей шпинделя, об/мин
|
52-1400 |
Макс. Ø нарезаемой резьбы (сталь), мм
|
М27 |
Количество скоростей шпинделя
|
12 |
Ход пиноли шпинделя, мм
|
200 |
Конус шпинделя, Морзе
|
КМ4 |
Диаметр колонны, мм
|
160 |
Мощность двигателя, кВт
|
2.2 |
Напряжение питания, В
|
3x380 |
Габаритные размеры, мм
|
1170х680х2500 |
Масса, кг
|
620 |
- Система СОЖ;
- Лампа освещения;
- Система блокировки защитного экрана рабочей зоны;
- Переходные втулки МТ4-В16; МТ4-2;МТ4-3; МТ3-1;
- Патрон сверлильный d 13мм;
- Предохранители – 8 шт.;
- Клин – 2 шт.;
- Ключ гаечный.
