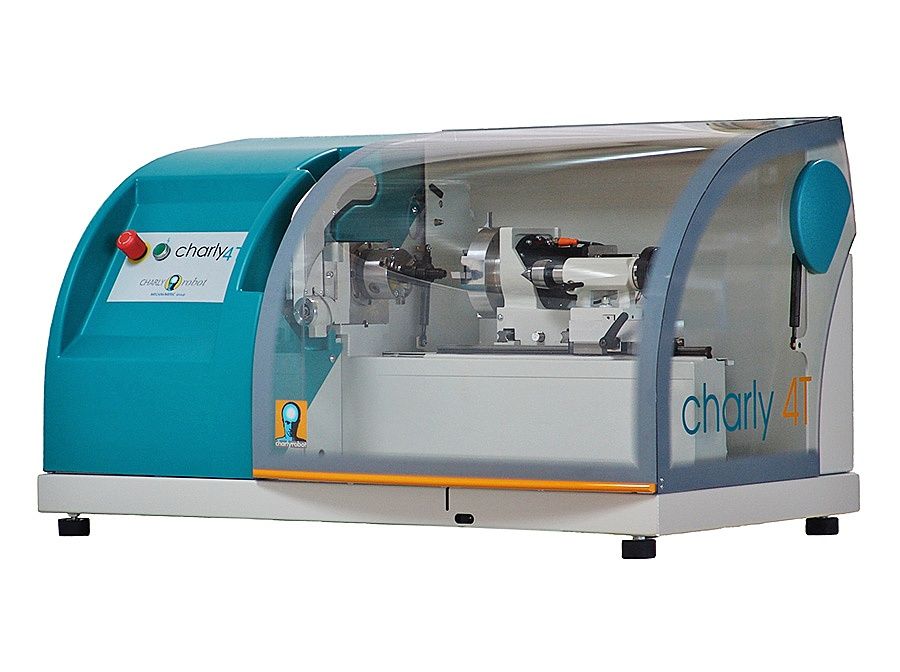

Токарный станок с ЧПУ Mecanumeric Charly 4T PRO
Компактный полупрофессиональный токарный станок c ЧПУ Charly 4T PRO.
Станок оснащен автоматической сменой инструмента, высокоточной кинематикой от швейцарской компании SKF, безступенчатой регулировкой оборотов главного привода, датчиком автоматической калибровки инструмента.
Система ЧПУ Mecanumeric/Charly Robot CNR3
ЧПУ CNR3 - новейшее поколение системы ЧПУ из семейства CNR. Эти ЧПУ начиная с самого первого поколения зарекомендовали себя своей стабильностью работы, надежностью компонентов и полюбились простым, удобным и понятным интерфейсом управляющей программы.
Высококачественные и надежные комплектующие от мировых производителей
Не смотря на то, что станок Charly 4T PRO является полупрофессиональным токарным станком мы комплектуем станок из высококачественных комплектующих от ведущих мировых производителей. Не важно где он используется, в гараже или домашней мастерской, учебном классе или на небольшом производстве - станок продолжает быть сложным техническим устройством. В свою очередь, от качества комплектующих напрямую зависит его надежность и долговечность, точность обработки (включая точность обработки спустя несколько лет использования).
Конструктив станка
Конструктив станка и его элементов - для того, чтобы сохранить высокую прочность и жесткость станка Charly 4T PRO имеет комбинированный корпус. Основой станины является чугунная станина на которой находятся все важные компоненты кинематики и другие дополнительные элементы, суппорт станка выполнен из стабилизированной сварной стали. Чугунная станина имеет шлифованные поверхности мест монтажа направляющих и других элементов, а ответные элементы имеют шлифованные места крепления кареток. Такой конструктив даст уверенность, что станок прослужит долгие годы, не утратив своих первоначальных характеристик. Верхняя часть станка имеет декоративные пластиковые панели, которые придают станку современный дизайн.
Направляющие рельсы и каретки SKF
Charly 4T PRO оснащен профильными рельсовыми направляющими SKF серии LLT имеющие по четыре ряда шариков и X-образную схему расположения с углом контакта 45° между телами и дорожками качения. Расположение по X-образной схеме повышает способность системы к самовыравниванию. Отклонения, возникающие при монтаже, компенсируются даже при установке с преднатягом, чем обеспечивается плавность хода. Благодаря двухточечному шариковому контакту трение сводится к минимуму. Тем самым обеспечивается надёжная работа без рывков и проскальзывания, способствующая повышению срока службы рельсовой направляющей.
Четырёхрядная схема расположения шариков под углом 45°, соответствующая ISO 14728, в свою очередь оптимизирует распределение нагрузки по всем четырём основным направлениям приложения нагрузки. Эта особенность обеспечивает высокий уровень гибкости конструкции. Способность выдерживать высокие нагрузки, в том числе и моментные, делает эти рельсовые направляющие идеальным решением.
Каретки LLTHC 20 U T1 R - малогабаритная каретка со стандартной длиной и стандартной высотой, именно такие каретки устанавливаются на Charly 4T PRO. Данные каретки имеют преднатяг T1, это малый преднатяг (2% величины динамического преднатяга C). Это оказывает положительное влияние на работу всей системы линейных направляющих. Преднатяг повышает жёсткость линейных направляющих, сокращая тем самым величину отклонения под нагрузкой.
Компактные размеры и низкое энергопотребление
Настольный токарный станок Charly 4T PRO имеет очень компактные размеры и предназначен для обработки изделий небольшого формата. Станок предназначен для размещения на рабочий стол или верстак, электропитание станка 220 В (стандартная 16А розетка), а также не требует подключения других коммуникаций (воздух, водоснабжение, водоотведение и др.)
Автоматическая смена резцов
Charly 4T PRO по умолчанию оснащен автоматической сменой резцов на 8 мест крепления резцов - 4 поперечных и 4 продольных, но в процессе обработки использовать можно только 4 инструмента. Система автоматической смены резцов позволить полностью в автоматическом режиме производить обработку изделия, от торцевой и продольной обточки изделия до финишного прохода и обрезки. Установленный инструмент находящийся в револьверном магазине инструмента калибруется один раз и параметры позиционирования каждого из них сохраняются в параметрах станка, что обеспечит при каждом последующем запуске станка сразу приступить к процессу обработки.
Безопасность
Токарные станки Charly 4T PRO выполнены в соответствии с европейскими нормами и директивами безопасности ЕС предусмотренные для данного типа оборудования:
- 2014/30/UE
- 2006/42/CE
- 2014/35/UE
Они оснащены защитным кожухом который полностью закрывает зону обработки и имеет электромагнитный замок блокировки доступа в зону обработки во время обработки. Также защитный кожух оснащен датчиком положения, который блокирует старт программы пока он не будет закрыт. Кроме этого, защитный кожух позволяет защитить персонал и помещение от летящей стружки и пыли, а также снизить уровень шума. Для станков такого класса это особенно актуально, так как благодаря своим компактным размерам станок часто используется не только в условиях цеха, но и в офисном помещении, небольших тесных мастерских и даже учебном классе. Кроме того, станок оснащен аварийной кнопкой экстренной остановки, что позволит в случае ошибок и непредвиденных ситуаций резко остановить обработку и избежать повреждений инструмента и детали.
Макс. длина заготовки, мм
|
320 |
Макс. Ø заготовки над станиной, мм
|
100 |
Диапазон скоростей шпинделя, об/мин
|
1500 |
Диаметр отверстия шпинделя, мм
|
23 |
Потребляемая мощность, кВт
|
0.750 |
Масса, кг
|
110 |
Перемещение по осям X, Z - 65x250 мм | ✓ |
Система ЧПУ Mecanumeric/Charly Robot CNR3 | ✓ |
Управляющая программа GPilote V5 | ✓ |
Шпиндель 750 Вт 1 500 об\мин (автом. смена инструмента) | ✓ |
4-х кулачковый патрон ᴓ 125 мм | ✓ |
Защитный кожух | ✓ |
Шаговые двигатели по осям X, Z | ✓ |
Датчик измерения вылета инструмента 4-х позиционный | ✓ |
Автоматическая смена инструмента на 4 позиции | ✓ |
Программа моделирования и стратегий обработки Go2Cam Standard | ✓ |
Ключ токарного патрона | ✓ |
Кнопка аварийной остановки | ✓ |
Конус калибровочный | ✓ |
Комплект кабелей для подключения | ✓ |
Комплект документации и инструкций на русском языке | ✓ |
Задняя бабка CH2 | ✓ |
Конус задней бабки КМ2 | ✓ |
Комплект инструмент (инструментальный ящик) | опция |
