-----T200

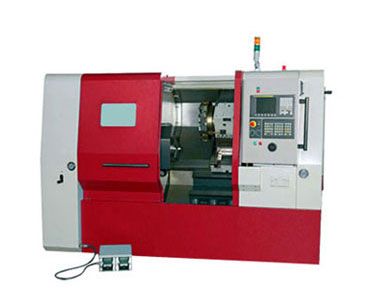

Токарный станок с ЧПУ Rais T200

Наличие уточняйте

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Подать заявку на лизинг

Описание
Характеристики
Комплект поставки

Мощные токарные станки с наклонной станиной 45 градусов, предназначены для выполнения широкого диапазона токарных операций на деталях типа тел вращения в серийном производстве. Обеспечивают высокую стабильность, точность и производительность при обработке любых материалов и при продолжительной работе. Наличие в опциях пруткового податчика и револьверной головы с приводным фрезерным инструментом еще больше расширяет функциональность станков и аозволяет повысить степень автоматизации токарных операций на производстве.

Макс. длина заготовки, мм	-
Макс. Ø заготовки над суппортом, мм	330
Макс. Ø заготовки над станиной, мм	420
Диапазон скоростей шпинделя, об/мин	6000 (4200)
Ход по оси Z, мм	520
Ход по оси X, мм	215
Конус шпинделя	А2-5 (А2-6)
Конус пиноли	МК4
Макс. Ø прутка в патроне, мм	41
Диаметр отверстия шпинделя, мм	52
Диаметр пиноли, мм	75
Ход пиноли, мм	100
Диаметр патрона, мм	169 / 205
Макс. сечение резца, мм	25х25
Быстрый ход по осям X/Z, м/мин	30 / 30
Потребляемая мощность, кВт	11
Габаритные размеры, мм	2290х1724х1580
Масса, кг	3200

Стандартная комплектация:
1. Гидроцилиндр для затягивания кулачков патрона Ф205 мм.
2. 10-позиционная револьверная голова (не приводная - Slot type).
3. Система ЧПУ Fanuc 0i-TD.
4. Двигатель шпинделя Fanuc 15kW.
5. Fanuc AC серво двигатели.
6. Ориентирование шпинделя и возможность жесткого резьбонарезания метчиком (только Fanuc).
7. Плоские направляющие с прямолинейностью 0,005мм на 1000мм.
8. Точность ШВП 0,01мм на 500мм.
9. Полная защита рабочей зоны.
10. Автоматическая смазка направляющих.
11. Гидравлическая станция с воздушным охлаждением.
12. Двухцветная сигнальная лампа.
13. Освещение рабочего пространства.
14. Педали управления – 2шт, для зажима патрона (с возможностью выбора работы с внутренними и внешними кулачками) и движения пиноли задней бабки.
15. Задняя бабка с гидравлической пинолью.
16. Вращающийся центр МК4.
17. Державки инструмента и комплект втулок - 4шт.
18. RS 232 интерфейс и вход с флаш карты
19. Охлаждение электрошкафа.
20. Помпа СОЖ, 10 атм.
21. Трансформатор 380/220V (для систем Fanuc)
22. Комплект мягких и закаленных кулачков для патрона.
23. Комплект ключей для обслуживания.
24. Руководство управления Fanuc 0i-TD (комплект на CD, русский язык).
25. Руководство по обслужванию станка.
26. Фундаментные и регулирующие болты
27. Знак CE
Дополнительная комплектация:
1. Датчик измерения (коррекции) инструмента.
2. Шпиндель с отверстием Ф74 мм 3000об/мин.
3. “Ось С” на шпинделе.
4. Револьверная голова ТВМА-200VDI30 или VDI40 8-ми или 12-позиционная с возможностью установки приводного инструмента.
5. Автоматический уловитель деталей.
6. ZF редуктор, понижающий 1:2.
7. Стружкотранспортер и тележка для стружки.
8. Устройство для подачи прутка ФЕДЕК -Ф65мм/1500мм.
9. Устройство для подачи прутка ФЕДЕК -Ф42мм/3000мм.
10. Устройство для подачи прутка ФЕДЕК -Ф20мм/3000мм.
11. Держатель VDI 30 (40) для приводного инструмента 0 градусов.
12. Держатель VDI 30 (40) для приводного инструмента 90 градусов.
13. Держатель VDI 30 (40) радиальный для резцов.
14. Держатель VDI 30 (40) осевой для резцов.
