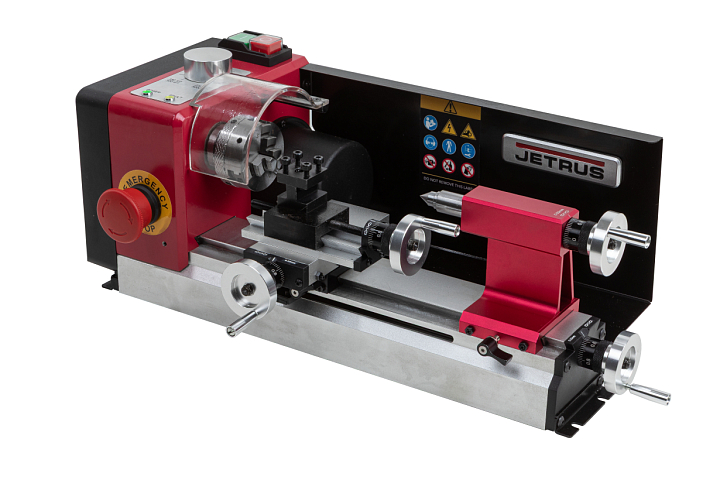

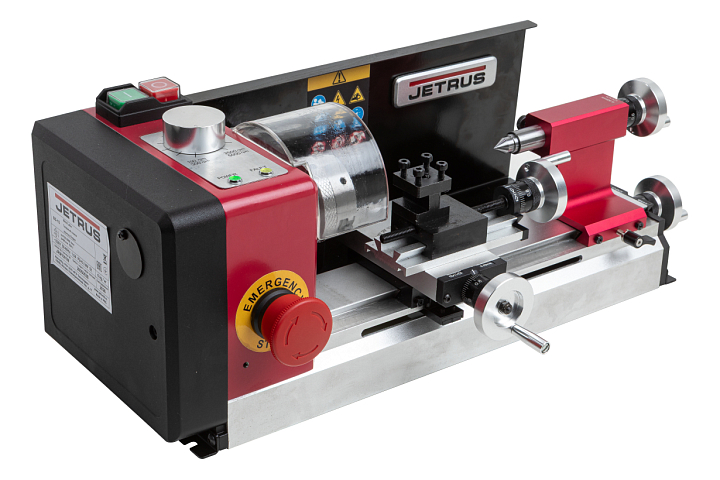

Настольный токарный станок BD-1S
Станок BD‑1S — самый маленький в линейке бытовых токарных станков. Его используют дома или в учебных заведениях для небольших работ и чтобы освоить механическую обработку.
Работает от обычной розетки — 230 В. Предназначен для точения деталей типа тела вращения, в т. втулок, фланцев, шпилек и валов.

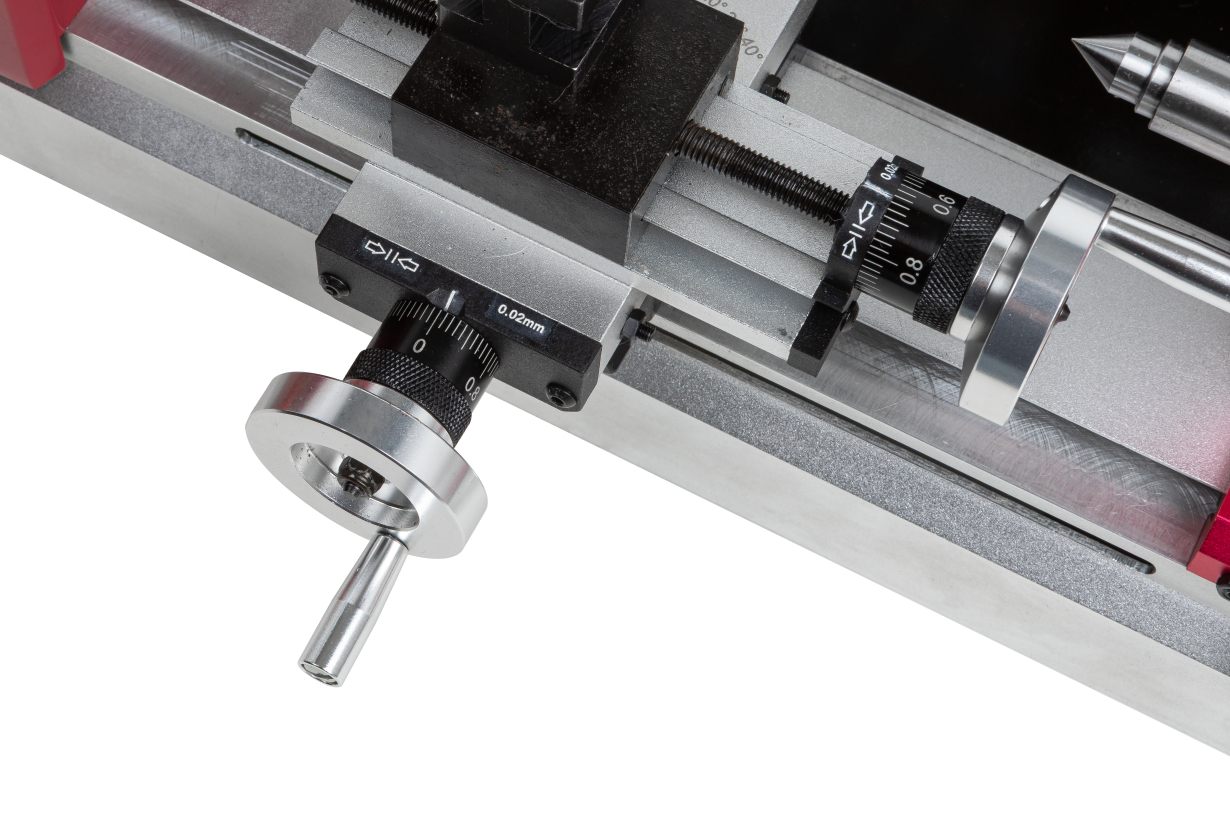

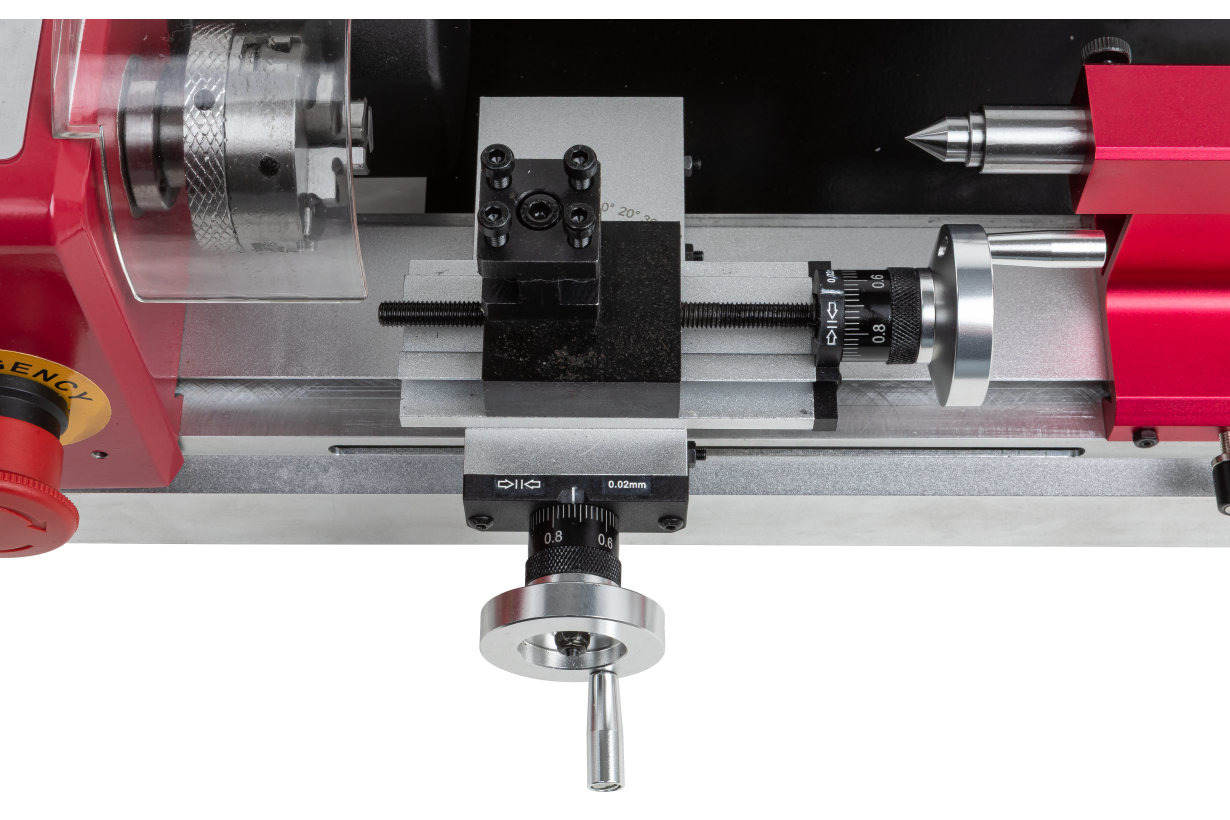

Точность перемещений суппорта в продольном и поперечном направлении, а также движение малой продольной подачи и пиноли задней бабки, контролируют по лимбам (шкалам) на штурвалах с ценой деления 0,02мм. Полный оборот штурвала перемещает на 1мм.
Станок прочный, но лёгкий, его вес всего 6 кг, его удобно ставить даже на письменный стол. Основные детали, в т.ч. станина, суппорт, передняя и задняя бабка сделаны из упрочнённого алюминия — он хорошо гасит вибрацию. Рабочие поверхности точно обработаны, остальные покрыты анодированным слоем.
Шпиндель с конусом ER‑11. Диаметр проходного отверстия шпинделя 7мм.

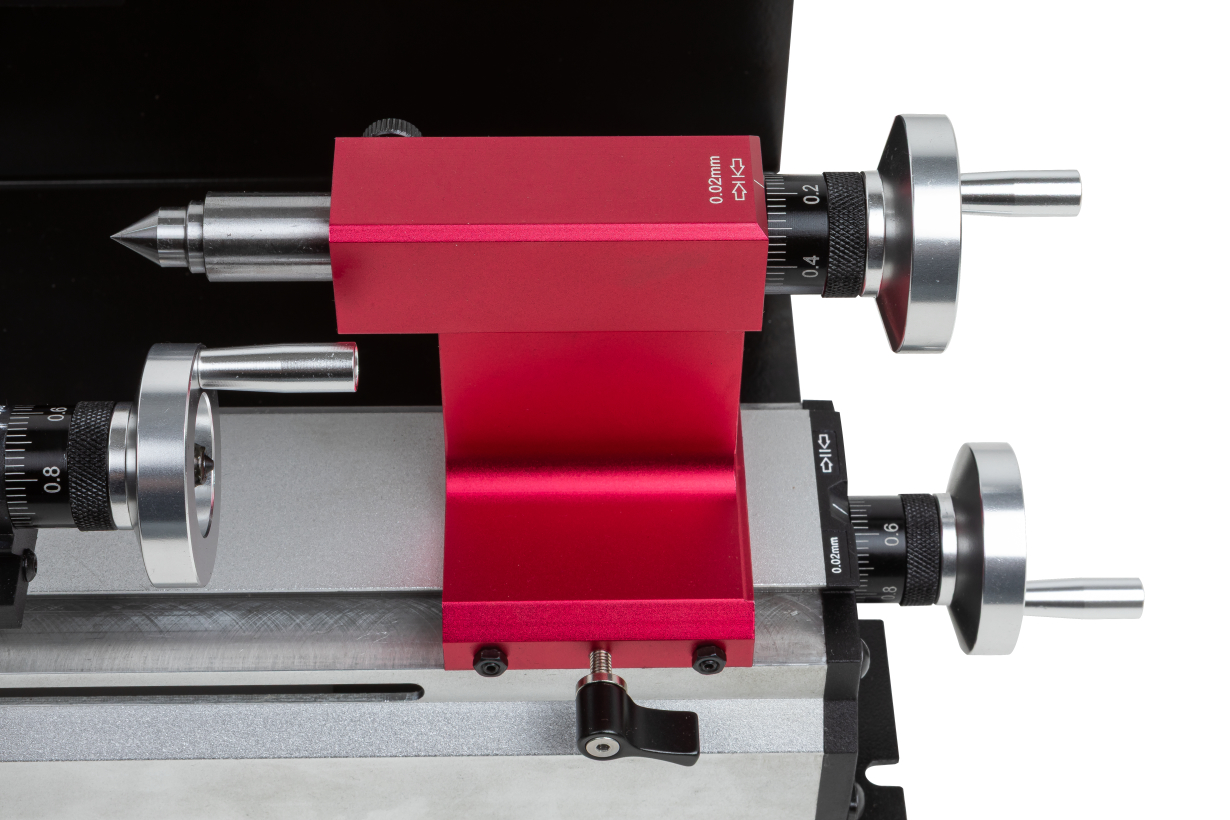

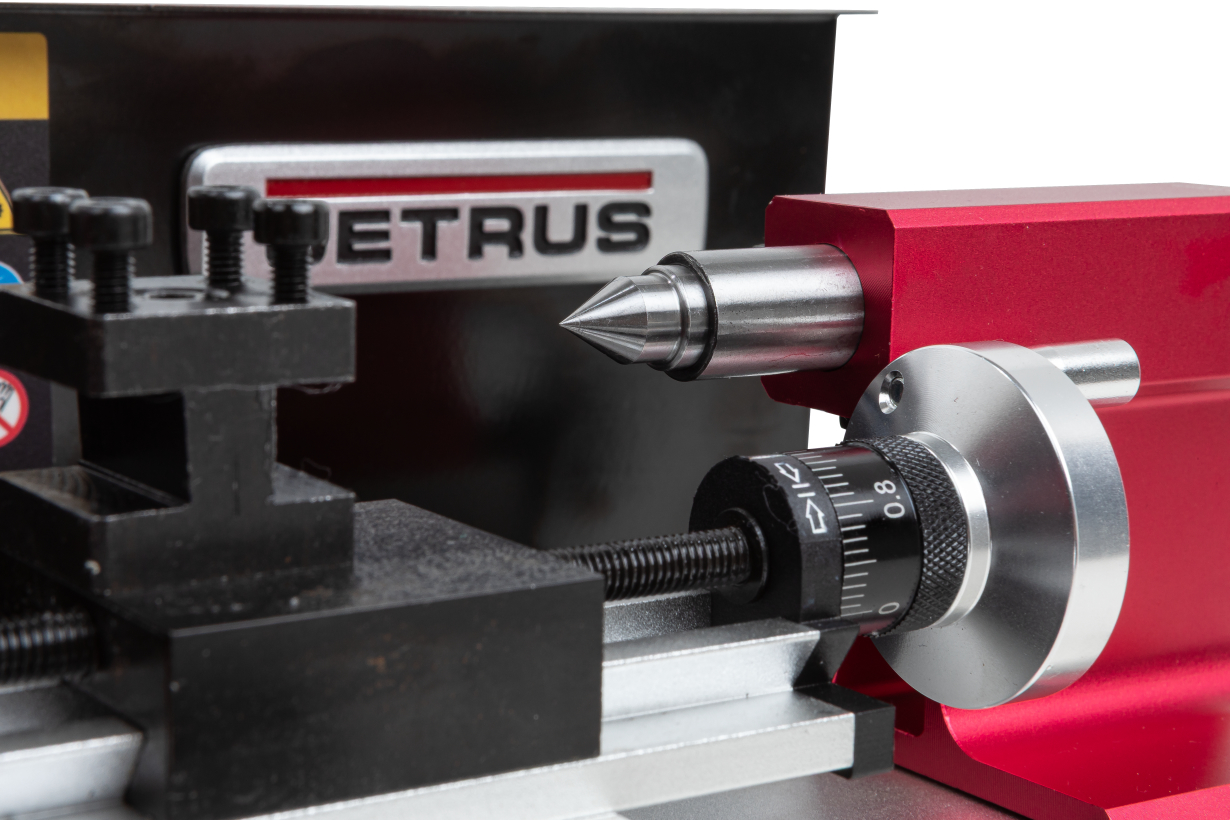

Конус пиноли задней бабки МК1, ход пиноли 30мм.

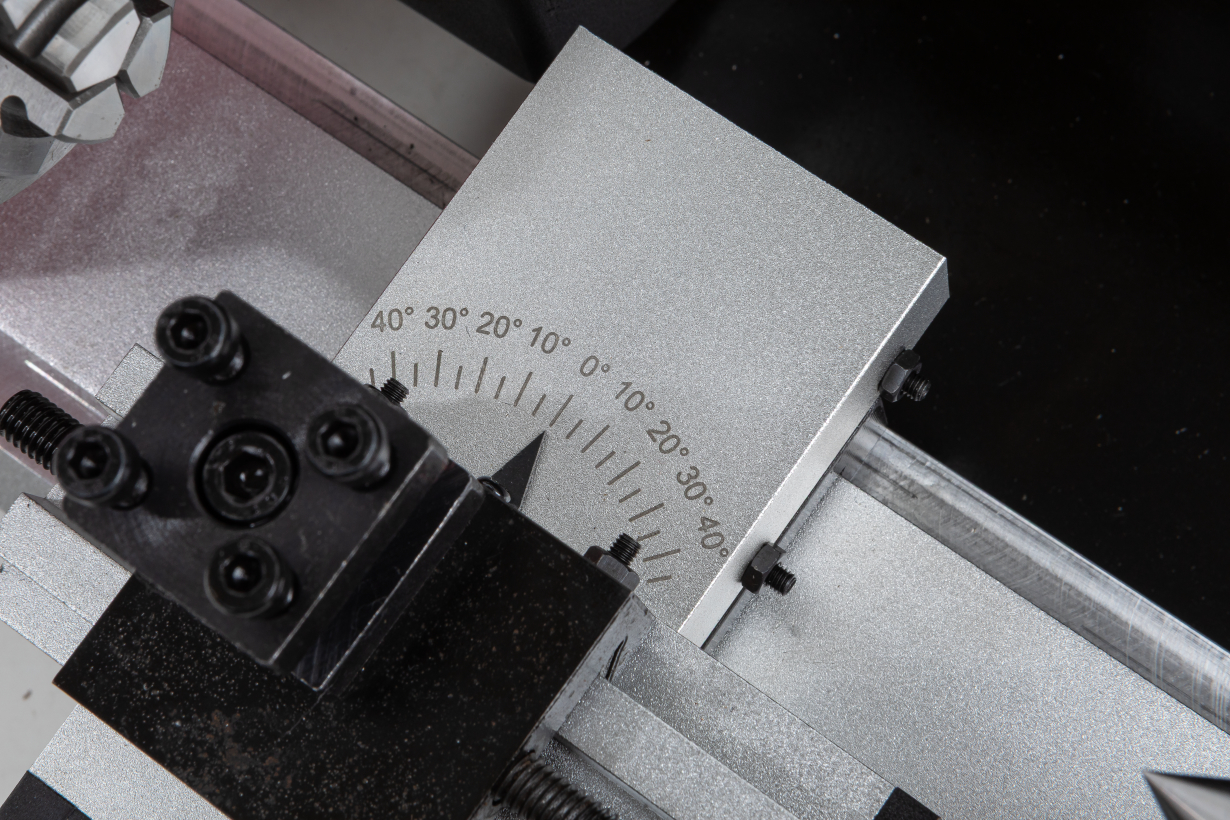

Максимальное сечения резца 8х8мм. Угол поворот резцедержателя ±45°.

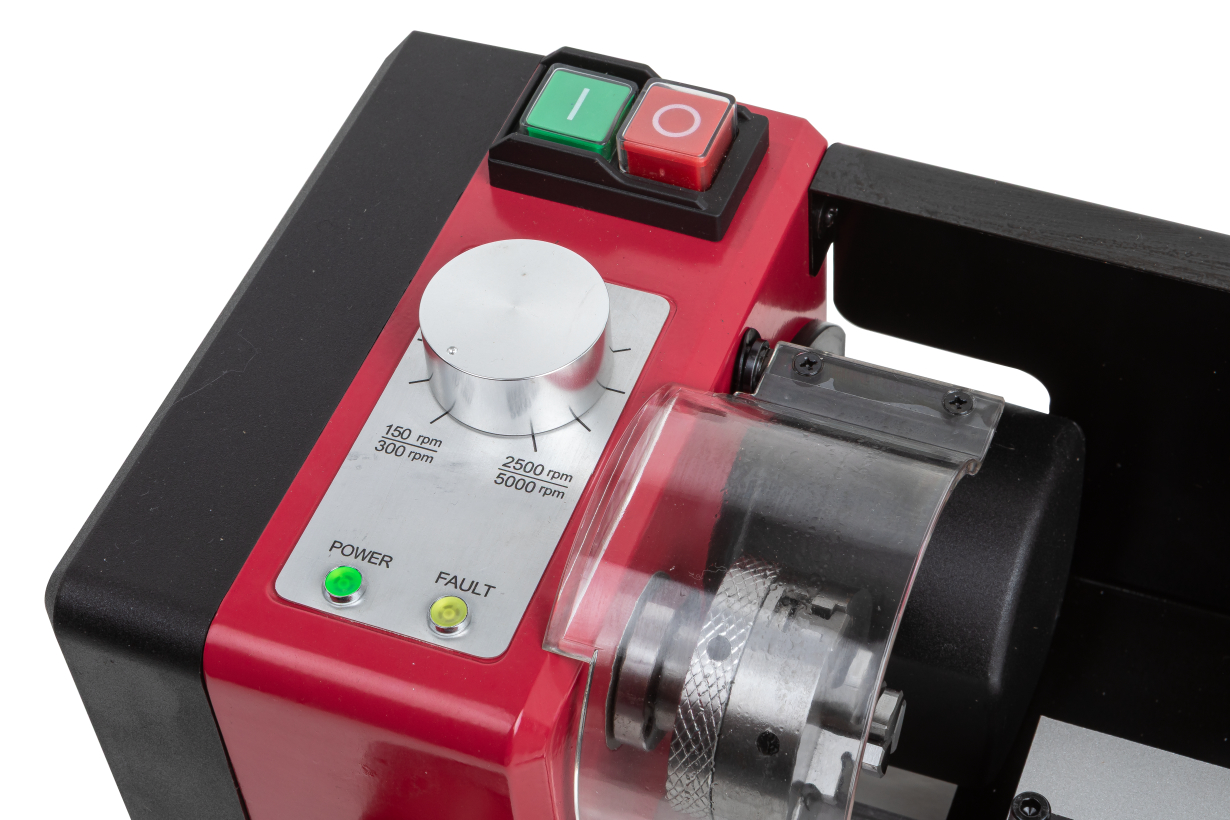

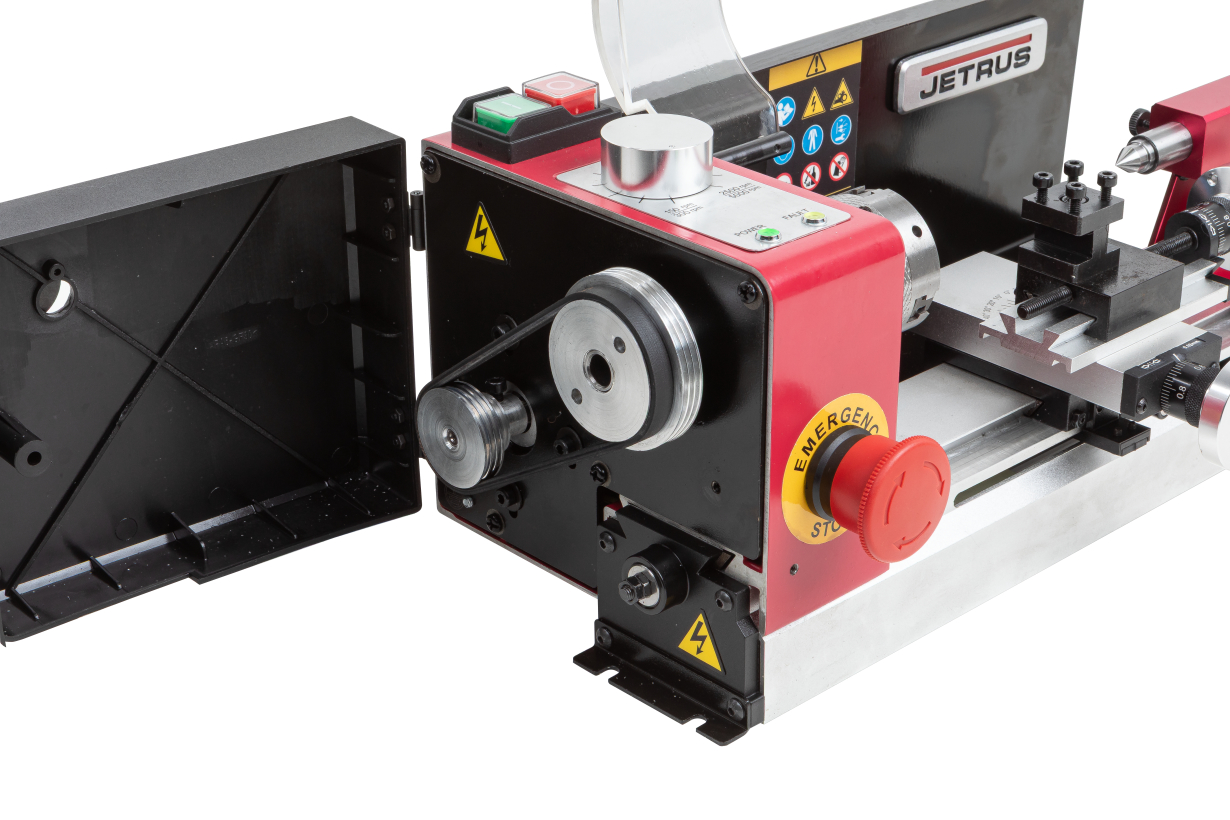

Двигатель — коллекторный, постоянного тока, мощностью 100 Вт. Управляется с панели слева передней бабки. Скорость вращения можно плавно менять в двух диапазонах: 150–2500 об/мин и 300–5000 об/мин. Чтобы перейти с одного диапазона на другой, нужно перекинуть ремень на другие шкивы. Реверса нет.

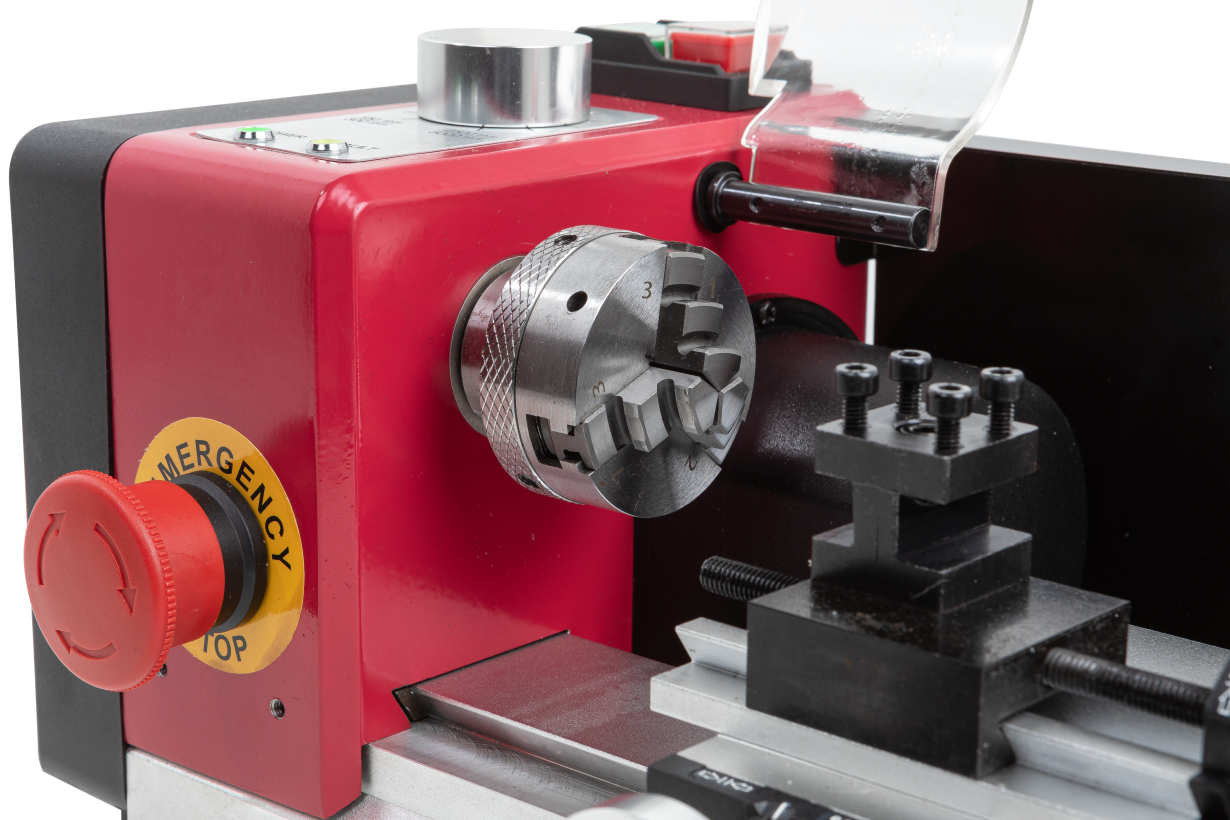

Экран патрона оснащен концевым выключателем, при поднятии экрана двигатель автоматически отключается. Также предусмотрена отдельная кнопка аварийного отключения.
Масса станка 6кг.
|
Макс. длина заготовки, мм
|
60 |
|
Макс. Ø заготовки над суппортом, мм
|
70 |
|
Диапазон скоростей шпинделя, об/мин
|
150 – 2500 |
|
Потребляемая мощность, кВт
|
0.1 |
|
Масса, кг
|
6 |
- Ключи шестигранные 1,5; 3; 4мм
- Ключ рожковый 5,5/30мм
- Штифты зажима патрона
- Не вращающийся центр
- Предохранитель
- Рукоятки для штурвалов
- Инструкция по эксплуатации
