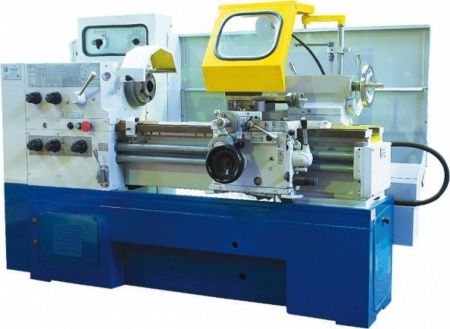

Токарно-винторезный станок Завод 16Б16П
Станок предназначен для выполнения финишных операций токарной обработки повышенной точности (П).
Высокая точность и чистота обработки обеспечиваются точностью изготовления всех базовых деталей и тщательностью сборки станка, применением в качестве опор шпинделя высокоточных подшипников, балансировкой всех быстровращающихся деталей станка, широким диапазоном скоростей резания с бесступенчатым регулированием.
Отсчет продольных и поперечных перемещений резца ведется по лимбам или индикаторным упорам, установленным на каретке и станине станка.
Станок имеет ускоренный ход каретки и суппорта в продольном и поперечном направлениях.
Управление рабочими и ускоренными перемещениями каретки и суппорта осуществляется одной рукояткой, удобно расположенной на фартуке.
Станок комплектуется четырехпозиционным резцедержателем и резцедержателем с механизмом быстрого отвода резца при нарезании резьб.
Частота вращения шпинделя устанавливается рукояткой, расположенной на фартуке. Ее можно изменять при вращении шпинделя.
В шпиндельной бабке имеются два перебора 1:4 и 1:16.
Использование комплектного тиристорного электропривода в приводе главного движения станка позволяет подбирать оптимальный режим обработки деталей.
При выполнении отделочной обработки движение от шпинделя коробке подач передается ременной передачей, что способствует плавной работе станка при высокой частоте вращения шпинделя и длительному сохранению точности сменных колес.
Станок имеет современную архитектурную форму, удобен в управлении и обслуживании.
Класс точности станка П по ГОСТ 8—71.
|
Макс. длина заготовки, мм
|
750 |
|
Макс. Ø заготовки над суппортом, мм
|
210 |
|
Макс. Ø заготовки над станиной, мм
|
400 |
|
Класс точности по ГОСТ 8-82
|
П |
|
Диапазон скоростей шпинделя, об/мин
|
25-1250 |
|
Диаметр отверстия шпинделя, мм
|
45 |
|
Напряжение питания, В
|
3x380 |
|
Потребляемая мощность, кВт
|
7.5 |
|
Габаритные размеры, мм
|
2025 х 1110 х 2270 |
|
Масса, кг
|
2000 |
