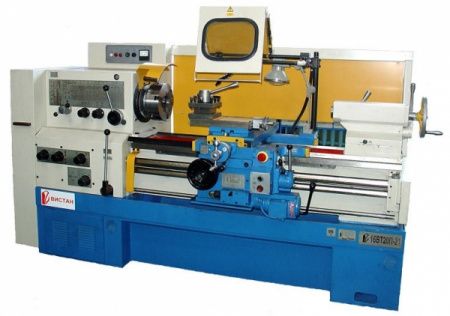

Токарно-винторезный станок Вистан 16ВТ20П-22
- Описание
- Характеристики
- Документы
-
Токарно-винторезный станок 16ВТ20П-22 - токарный станок повышенной точности, который позволяет выполнять токарные работы различного профиля:
- наружное обтачивание (в т.ч. конусов);
- точение внутренних поверхностей цилиндрических или конических заготовок;
- сверление, развертывание и зенкерование;
- нарезание резьб (внешних и внутренних) питчевого, дюймового, модульного или метрического типа.
Особенности конструкции
Конструкция токарно-винторезного станка 16ВТ20П-22 имеет ряд важных особенностей:
- жесткий 4-позиционный резцедержатель;
- шпиндель повышенной точности с отверстием диаметром 57 мм;
- шлифованные и термически обработанные направляющие;
- пневматический механизм загрузки задней бабки;
- механический фрикцион токарно-винторезного станка 16ВТ20П-22;
- привод быстрого перемещения суппорта и каретки на фартуке;
- возможность использования жесткого упора с автоматическим выключением подачи при контакте;
- современная коробка подач с возможность нарезания резьб 11 и 19 ниток/дюйм без замены шестерен гитары.
Комплектация
В базовую комплектацию токарно-винторезного станка 16ВТ20П-22 по умолчанию входит:
- центр с конусом Morse 6;
- вращающийся центр;
- трехкулачковый патрон;
- набор инструментов и принадлежностей для обслуживания;
- документация и инструкция.
Дополнительно в заказ токарно-винторезного станка 16ВТ20П-22 можно включить:
- поводковый патрон;
- задний резцедержатель;
- подвижный люнет;
- неподвижный люнет;
- стойку для центрового инструмента;
- втулочный люнет;
- микрометрический упор поперечного хода (обычный или многопозиционный);
- микрометрический жесткий упор продольного хода;
- набор зубчатых колес.
-
Макс. длина заготовки, мм 1500 Макс. Ø заготовки над суппортом, мм 275 Макс. Ø заготовки над станиной, мм 500 Количество скоростей 24/12 Диапазон скоростей шпинделя, об/мин 12.5-1600 Конус шпинделя KM6 Конус пиноли KM5 Диаметр отверстия шпинделя, мм 57 Ход пиноли, мм 150 Диапазон продольных подач, мм/об 0.05-2.8 Диапазон поперечных подач, мм/об 0.025-1.4 Кол-во прод. подач револьв. суппорта 24.0000 Кол-во попер. подач револьв. суппорта 24.0000 Ход поперечных салазок, мм 285 Ход продольных салазок, мм 1435 Скорость ускор. перемещ. суппорта, м/мин 3.8/1.9 Шаг метрической резьбы, мм 0.5-112 Шаг дюймовой резьбы, нит/дюйм 56-0.5 Шаг модульной резьбы, мм 0.5-112 Шаг питчевой резьбы, питч 56-0.5 Макс. крутящий момент, кНм 1 Макс. высота резца, мм 25 Напряжение питания, В 3x380 Потребляемая мощность, кВт 11 Габаритные размеры, мм 3300x1265x1505 Масса, кг 3250
