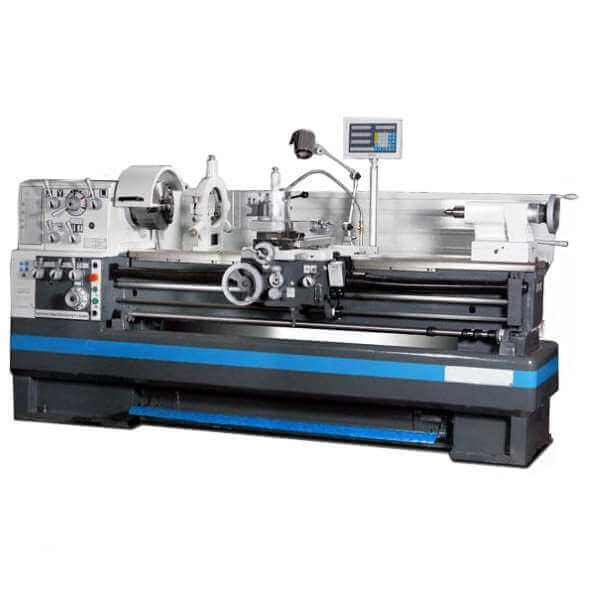

Токарно-винторезный станок Завод 1А635
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Универсальный токарно-винторезный станок Витязь 1А635 предназначен для выполнения различных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб, а также сверления, зенкерования, развертывания, и т.д.. Обрабатываемый материал: металлы, сплавы, пластик, дерево. Детали устанавливаются в центрах или патроне. Подходят для проведения токарных работ на чистовых и получистовых режимах.
- Закалённые и шлифованные направляющие станины
- Закалённый шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники
- Закалённые шлифованные шестерни и валы передней бабки
- Быстродействующая коробка подач закрытого типа с закалёнными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники
- Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен
- Радиальное биение шпинделя менее 0,015 мм
- Быстросменный картриджный резцедержатель
- Устройство цифровой индикации DPA 2000 для точного и удобного измерения перемещений
- Центральная система смазки направляющих
- Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном
- Механизм отключения продольной подачи суппорта с 4 регулируемыми эксцентриками
- Механический тормоз шпинделя
- Перегрузочная муфта ходового винта
- Задняя бабка может быть смещена на ±15 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта - 0,02/0,04 мм
- Цена деления лимба маховика пиноли задней бабки - 0,025 мм
- Правое/левое направление вращения шпинделя
- Защитный экранСтаночный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Возможна установка привода быстрого хода суппорта
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
- Цифровой индикатор УЦИ с оптическими линейками для трех осей
Характеристики
Макс. длина заготовки, мм
|
1500 / 2000 / 3000 |
Макс. Ø заготовки над станиной, мм
|
560 |
Диаметр отверстия шпинделя, мм
|
80 |
Потребляемая мощность, кВт
|
7.5 |
Устройство цифровой индексации (УЦИ) на три оси
3-х кулачковый патрон 315 мм
4-х кулачковый патрон 400 мм
Планшайба Ø 450 мм
Быстросменный картриджный резцедержатель SWH 7-С
Сменный картридж 32х150 мм тип D — 1 шт
Оправка МK 7 — МK 5
2 упорных центра МК 5
Неподвижный люнет, проходное отверстие 19-165 мм
Подвижный люнет, проходное отверстие 16-95 мм
Подставка под станок
Защитное ограждение
Кожух патрон
Тормоз шпинделя
Станочный светильник
Резбоуказатель
Система подачи СОЖ
Сменные шестерни
Комплект обслуживающего инструмента
Первая заправка маслом Mobil
Руководство по эксплуатации на русском языке
