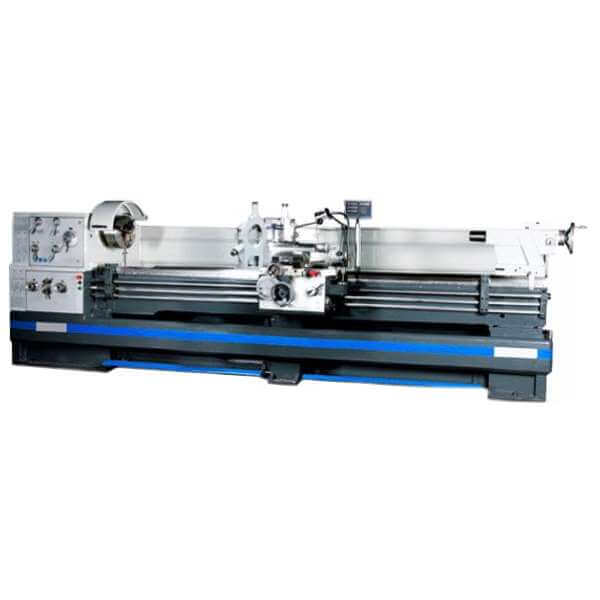

Токарно-винторезный станок Завод 1А66
Под заказ
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Универсальный токарно-винторезный станок Витязь 1А66 предназначен для выполнения различных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевых резьб, а также сверления, зенкерования, развертывания, и т.д.. Обрабатываемый материал: металлы, сплавы, пластик, дерево. Детали устанавливаются в центрах или патроне. Подходят для проведения токарных работ на чистовых и получистовых режимах.
- Закаленные и шлифованные направляющие станины
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники
- Закаленные шлифованные шестерни и валы передней бабки
- Быстродействующая коробка подач закрытого типа с закаленными шлифованными шестернями и валами, работающими в масляной ванне и установленными на прецизионные подшипники
- Все метрические и дюймовые резьбы устанавливаются рукоятками на панели управления, без использования сменных шестерен
- Радиальное биение шпинделя менее 0,015 мм
- Быстросменный картриджный резцедержатель
- Привод быстрого хода суппорта
- Устройство цифровой индикации DPA 2000 для точного и удобного измерения перемещений
- Центральная система смазки направляющих
- Система подачи СОЖ: удобный и гибкий шланг подачи СОЖ с дозирующим краном
- Механический тормоз шпинделя
- Задняя бабка может быть смещена на ± 13 мм для точения длинных конусов
- Продольная и поперечная подачи суппорта
- Поворотная на 360° верхняя каретка суппорта
- Цена деления лимба маховиков верхней/поперечной кареток суппорта 0,02/0,04 мм
- Правое/левое направление вращения шпинделя
- Защитный экран
- Станочный светильник
- Кнопка аварийного отключения станка, запирающийся главный выключатель
- Спиральный кожух ходового винта
- Электрика Siemens
- Подставка под станок с отделениями под инструмент
- Произведено согласно нормам DIN 8606
Характеристики
Макс. длина заготовки, мм
|
2000/3000 |
Макс. Ø заготовки над станиной, мм
|
800 |
Потребляемая мощность, кВт
|
7.5 |
Устройство цифровой индексации (УЦИ) на три оси
3-х кулачковый патрон 315 мм
4-х кулачковый патрон 400 мм
Планшайба Ø 450 мм
Быстросменный картриджный резцедержатель SWH 9-D
Сменный картридж 40х180 мм тип D — 1 шт
2 упорных центра МК 5
Неподвижный люнет
Подвижный люнет
Подвижный люнет
Защитное ограждение
Кожух патрон
Тормоз шпинделя
Станочный светильник
Резьбоуказатель
Система подачи СОЖ
Сменные шестерни
Комплект обслуживающего инструмента
Руководство по эксплуатации на русском языке
