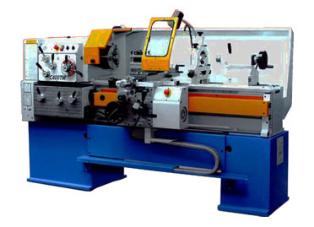

Токарно-винторезный станок ZMM C 400ТМ (1500)
Описание
Характеристики
Макс. длина заготовки, мм
|
1500 |
Макс. Ø заготовки над суппортом, мм
|
235 |
Макс. Ø заготовки над станиной, мм
|
400 |
Конус шпинделя
|
КМ6 |
Конус пиноли
|
№4 |
Высота центров, мм
|
200 |
Макс. Ø заготовки в выемке станины, мм
|
550 |
Ширина направляющих, мм
|
320 |
Диаметр отверстия шпинделя, мм
|
52 |
Конец шпинделя
|
№6 |
Диаметр пиноли, мм
|
50 |
Ход пиноли, мм
|
100 |
Количество подач (попер./прод.)
|
80 |
Диапазон продольных подач, мм/об
|
0,015-0,6 |
Диапазон поперечных подач, мм/об
|
0,075-0,3 |
Ход поперечных салазок, мм
|
235 |
Ход верхних салазок, мм
|
110 |
Шаг метрической резьбы, мм
|
0,25-7,5 |
Шаг дюймовой резьбы, нит/дюйм
|
120-4 |
Шаг модульной резьбы, мм
|
0,0625-1,875 |
Шаг диаметральной резьбы, DP
|
480-16 |
Макс. сечение резца, мм
|
20x20 |
Потребляемая мощность, кВт
|
4 |
Габаритные размеры, мм
|
2350х980х1330 |
Масса, кг
|
1590 |
Стандартная комплектация:
- Главный двигатель 2.2кВт
- Электро оборудование
- Охладительная система с помпой
- Освещение,Фланец 160мм
- Задний щит по длине станка
- Защита патрона
- Защита резцедержателя
- Комплект ремней
- Сменные зубные колеса 15
- Болты и подставки для нивелирования
- Упорный центр шпинделя
- Переходная втулка шпинделя
- 4-х позиционный резцедержатель,Быстрозатягивающаяся задняя бабка
- Ящик для принадлежностей
- Упакован на поддоне накрытый полиэтиленом
- Руководство на русском языке
