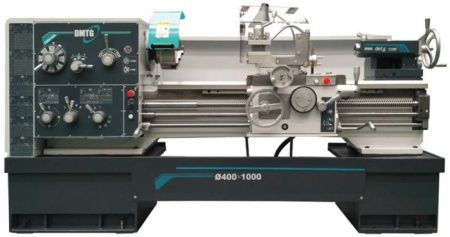

Токарно-винторезный станок DMTG CDE6250A
- Описание
- Характеристики
- Комплект поставки
- Документы
-
Особенности:
- Высокопроизводительный и точный токарный станок для мелкосерийного производства в различных отраслях промышленности.
- Предназначен для получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов.
- Очень широкий диапазон частот вращения шпинделя (22 скорости) и подач (63 подачи) позволяет полностью использовать потенциал как современного твердосплавного, так и обычного инструмента.
- Большие возможности: проходное отверстие шпинделя Ø52 мм, нарезание четырех типов резьб от метрической до питчевой масса обрабатываемой детали до 250 кг
- Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники.
- Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 394 мм.
- Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 1,5 мм).
- Обработка коротких деталей большого диаметра в выемке станины.
- Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом, емкость масляного бака 12,5 литров.
- Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде.
- Мощный электродвигатель 7,5 кВт.
- Дисковая электромагнитная муфта передает вращение на шпиндель и осуществляет реверс.
- Закаленные шлифованные шестерни передней бабки и коробки подач.
- Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка).
- Привод быстрого хода суппорта со скоростью перемещений 4000 мм/мин в продольном направлении и 1150 мм/мин в поперечном направлении.
- Мощная задняя бабка с пинолью диметром 75 мм и ходом 150 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).
- Задняя бабка может быть смещена на ± 15 мм для точения длинных конусов.
- Быстродействующий электромагнитный тормоз шпинделя.
- Перегрузочная муфта ходового винта.
- Система подачи СОЖ в зону резания.
-
Макс. длина заготовки, мм 750 / 1000 / 1500 / 2000 / 3000 Макс. Ø заготовки над суппортом, мм 290 Макс. Ø заготовки над станиной, мм 500 Количество скоростей 22 Диапазон скоростей шпинделя, об/мин 11 - 1400 Диаметр отверстия шпинделя, мм 52 Напряжение питания, В 3x380 Потребляемая мощность, кВт 7.5 Масса, кг 2120 -
- 3-кулачковый токарный патрон Ø250 мм
- Люнет подвижный Ø20-100 мм (кроме РМЦ 750 мм)
- Люнет неподвижный Ø30-200 мм (кроме РМЦ 750 мм)
- Резьбоуказатель.
- Система подачи СОЖ.
- Станочный светильник.
- Упорный центр Морзе 5.
- Защитное ограждение.
- Защитный кожух токарного патрона.
- Комплект обслуживающего инструмента.
- Руководство по эксплуатации
- Устройство цифровой индикации с оптическими линейками на две оси
- Конусная линейка
- 3-кулачковый токарный патрон Ø400 мм
- 4-кулачковый токарный патрон Ø400 мм
- 4-кулачковый токарный патрон Ø500 мм
- Люнет подвижный Ø76-216 мм
- Люнет неподвижный Ø152-304 мм
- Планшайба Ø480 мм
- Поводковый патрон
- Быстросменный картриджный резцедержатель
- Вращающийся упорный центр Морзе 5
- Комплект анкерных болтов
- Комплект клиновых башмаков
-
Каталог оборудования DMTG Размер: 6,1 мб
