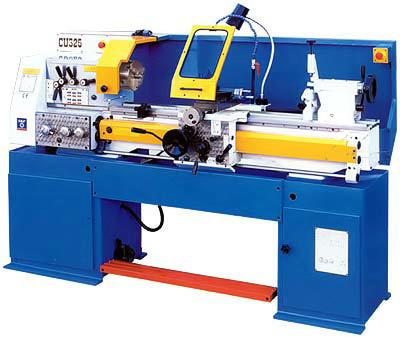

Токарно-винторезный станок ZMM CU 325 (1000)
Описание
Характеристики
Макс. длина заготовки, мм
|
1000 |
Макс. Ø заготовки над суппортом, мм
|
190 |
Макс. Ø заготовки над станиной, мм
|
325 |
Конус шпинделя
|
КМ4,5 |
Конус пиноли
|
№5 |
Макс. Ø заготовки в выемке станины, мм
|
445 |
Макс. Ø прутка в патроне, мм
|
30 |
Диаметр отверстия шпинделя, мм
|
32 |
Конец шпинделя
|
№5 |
Диаметр пиноли, мм
|
40 |
Ход пиноли, мм
|
95 |
Количество подач (попер./прод.)
|
48 |
Диапазон продольных подач, мм/об
|
0,006 - 1,77 |
Диапазон поперечных подач, мм/об
|
0,003 - 0,885 |
Ход поперечных салазок, мм
|
150 |
Ход верхних салазок, мм
|
95 |
Шаг метрической резьбы, мм
|
(48)0,1-28 |
Шаг дюймовой резьбы, нит/дюйм
|
(53)75-2,5 |
Шаг модульной резьбы, мм
|
(19)0,1-1,75 |
Шаг диаметральной резьбы, DP
|
(19)70-4 |
Макс. сечение резца, мм
|
20x20 |
Потребляемая мощность, кВт
|
2 |
Габаритные размеры, мм
|
2150х820х1300 |
Масса, кг
|
700 |
Стандартная комплектация:
- Главный двигатель 2.2кВт
- Электро оборудование
- Охладительная система с помпой
- Освещение,Фланец 160мм
- Задний щит по длине станка
- Защита патрона
- Защита резцедержателя
- Комплект ремней
- Сменные зубные колеса 15
- Болты и подставки для нивелирования
- Упорный центр шпинделя
- Переходная втулка шпинделя
- 4-х позиционный резцедержатель,Быстрозатягивающаяся задняя бабка
- Ящик для принадлежностей
- Упакован на поддоне накрытый полиэтиленом
- Руководство на русском языке
