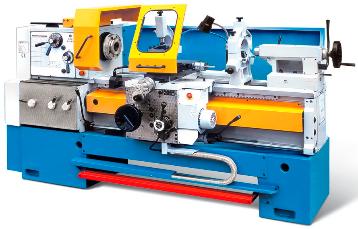

Токарно-винторезный станок ZMM CU 400М (4000)
Описание
Характеристики
Макс. длина заготовки, мм
|
4000 |
Макс. Ø заготовки над суппортом, мм
|
240 |
Макс. Ø заготовки над станиной, мм
|
440 |
Количество скоростей
|
21 |
Диапазон скоростей шпинделя, об/мин
|
20-2000 |
Конус пиноли
|
№5 |
Высота центров, мм
|
220 |
Макс. Ø заготовки в выемке станины, мм
|
640 |
Макс. Ø прутка в патроне, мм
|
70 |
Ширина направляющих, мм
|
400 |
Расстояние между направляющими, мм
|
400 |
Диаметр отверстия шпинделя, мм
|
72 |
Конец шпинделя
|
№8 |
Диаметр пиноли, мм
|
75 |
Ход пиноли, мм
|
220 |
Количество подач (попер./прод.)
|
120 |
Диапазон продольных подач, мм/об
|
0,04-12 |
Диапазон поперечных подач, мм/об
|
0,02-6 |
Ход поперечных салазок, мм
|
315 |
Ход верхних салазок, мм
|
135 |
Количество резьб
|
64 |
Шаг метрической резьбы, мм
|
0,5-120 |
Шаг дюймовой резьбы, нит/дюйм
|
60-1/4 |
Шаг модульной резьбы, мм
|
0,125-30 |
Шаг диаметральной резьбы, DP
|
240-1 |
Макс. сечение резца, мм
|
25х25 |
Потребляемая мощность, кВт
|
7 |
Габаритные размеры, мм
|
5600х1250х1400 |
Масса, кг
|
3500 |
