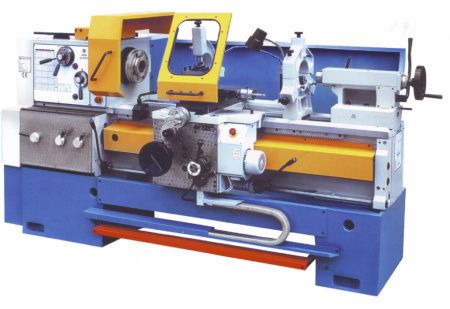

Токарно-винторезный станок ZMM CU 500М (2000)
2 782 030 ₽
-
+
В корзину
Обращаем Ваше внимание на то, что приведенные цены, характеристики и фотографии товаров носят исключительно ознакомительный характер и не являются публичной офертой, определяемой пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
Описание
Токарно-винторезный станок CU 500М (2000) - универсальный токарный станок, который предназначен для выполнения токарных работ - точение конусов и нарезание резьб: метрических, дюймовых.
Технические характеристики и жесткость станка CU 500М (2000), широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.

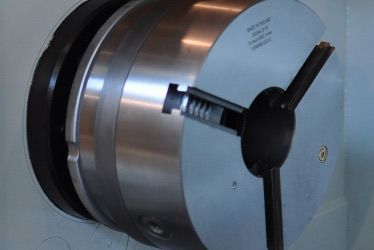

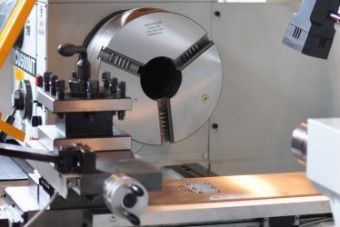

Токарно-винторезный станок CU 500М (2000) укомплектован трехкулачковым патроном Bison производства Польши и вращающимся центром.
Технические характеристики и жесткость станка CU 500М (2000), широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Токарно-винторезный станок CU 500М (2000) укомплектован трехкулачковым патроном Bison производства Польши и вращающимся центром.
За дополнительную плату станок CU 500М (2000) комплектуется
- конусной линейкой с помощью которой можно производить нарезку конусной резьбы, а также точение конусов.
- устройством цифровой индикации УЦИ.
Все части станка CU 500М (2000) изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.
Токарно-винторезный станок CU 500М (2000) широко используется в серийном и массовом производстве из-за широких возможностей.
Характеристики
|
Макс. длина заготовки, мм
|
2000 |
|
Макс. Ø заготовки над суппортом, мм
|
300 |
|
Макс. Ø заготовки над станиной, мм
|
500 |
|
Диапазон скоростей шпинделя, об/мин
|
20-2000 |
|
Конус шпинделя
|
Метрик 80 |
|
Конус пиноли
|
КМ5 |
|
Макс. Ø заготовки в выемке станины, мм
|
700 |
|
Макс. Ø прутка в патроне, мм
|
70 |
|
Диаметр отверстия шпинделя, мм
|
72 |
|
Конец шпинделя
|
№8 |
|
Диаметр пиноли, мм
|
75 |
|
Ход пиноли, мм
|
220 |
|
Количество подач (попер./прод.)
|
120 |
|
Диапазон продольных подач, мм/об
|
0,04 - 12 |
|
Диапазон поперечных подач, мм/об
|
0,02 - 6 |
|
Ход поперечных салазок, мм
|
315 |
|
Ход продольных салазок, мм
|
130 |
|
Количество резьб
|
64 |
|
Шаг метрической резьбы, мм
|
0,5-120 |
|
Шаг дюймовой резьбы, нит/дюйм
|
60-1/4 |
|
Шаг модульной резьбы, мм
|
0,125-30 |
|
Шаг диаметральной резьбы, DP
|
240-1 |
|
Макс. сечение резца, мм
|
32х32 |
|
Потребляемая мощность, кВт
|
7 |
|
Мощность двигателей, кВт
|
0.55 |
|
Габаритные размеры, мм
|
3600х1250х1400 |
|
Масса, кг
|
2950 |
В стандартную комплектацию станка входит:
| Главный двигатель | |||
| Электро-динамический тормоз | |||
| Отверстие шнинделя | |||
| Передний конец шпинделя DIN 55027 | |||
| Электрооборудование | |||
| Система подачи СОЖ | |||
| Освещение | |||
| Быстрый ход | |||
| Выемка в станине (ГАП)* | |||
| Фланец для патрона | |||
| Защитный щит по длине станка | |||
| Защитный экран токарного патрона | |||
| Защитный экран резцедержателя | |||
| Комплект ремней | |||

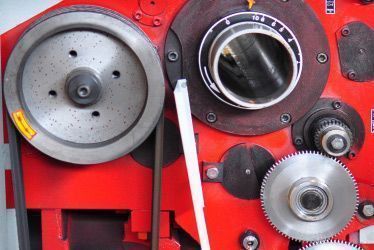

| Комплект шестеренок (гитара) | |||
| Выравниваюшие болты и планки | |||
| Анкерные болты | |||
| Упорный центр шпинделя | |||
| Переходная втулка шпинделя | |||
| 4-х позиционный резцедержатель | |||
| 1-поз. продольный ограничитель | |||
| Быстрая фиксация задней бабки | |||
| ЗИП | |||
| Упаковка (на поддоне, укрыт полиэтиленовой пленкой) | |||
| Инструкция |
Дополнительная комплектация (опции):
| 3-х кулачковый самоцентрирующийся патрон (Bison 3304/DIN 6350) | |||
| Планшайба 4-х кулачковая | |||
| Планшайба без кулачков | |||
| Подвижный люнет | |||
| Неподвижный люнет малый | |||
| Роликовая пиноль вместо обычной для опции 5 | |||
| Дополнительный комплект роликовых пинолей (3 шт.) для опции 5 | |||
| Неподвижный люнет большой | |||
| Роликовая пиноль вместо обычной для опции 8 | |||
| Дополнительный комплект роликовых пинолей (3 шт.) для опции 8 | |||
| Конусная линейка | |||
| Однопозиционный ограничитель длины | |||
| Часы резьбовые (лимб нарезки резьбы) | |||
| Центр-шайба (поводковый патрон) | |||
| Комплект токарных сердец (комплект поводков) | |||
| Вращающийся центр | |||
| Сверлильный патрон с оправкой | |||
| Ножной тормоз – 1000/1200 мм | |||
| Ножной тормоз – 1500 мм | |||
| Ножной тормоз – 2000 мм | |||
| Ножной тормоз – 3000 мм | |||
| Ножной тормоз – 4000 мм | |||
| Ножной тормоз – 5000 мм | |||
| CAM-LOCK шпиндель | |||
| Быстросменный резцедержатель 700/4/С* | |||
| Быстросменный резцедержатель TGA R350** | |||
| Главный двигатель 11 kW вместо 7,5 kW, для сети 380-480V,3фазы, 50/60 Hz |
|
|
|
| Главный двигатель 11 kW вместо 7,5 kW, для сети 220V,3фазы, 50/60 Hz |
|
|
|
| Зубчато-ременная передача | |||
| Упорный центр задней бабки | |||
| Переходная втулка для задней бабки | |||
| Комплект ключей | |||
| Каталог запчастей | |||
| Редуктор пиноли задней бабки | |||
| Электроснабжение 220V, 3 фазы, 50/60Hz | |||
| Т-образные пазы на суппорте |
